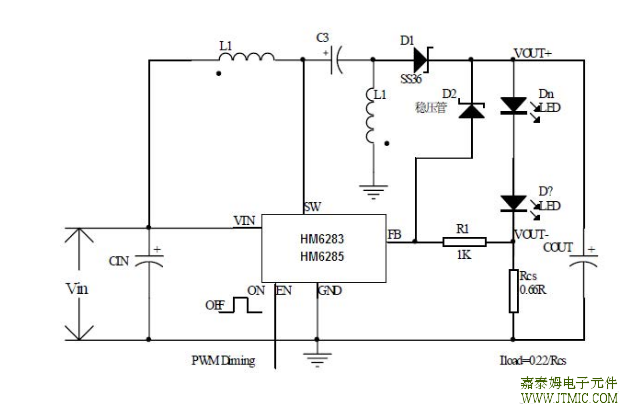

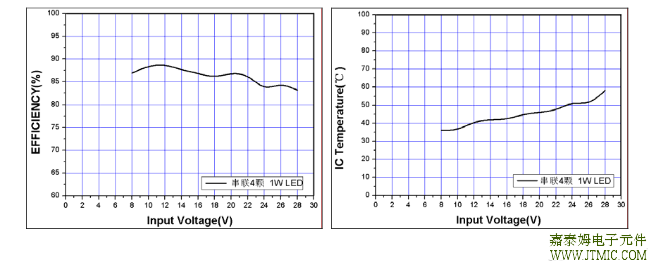

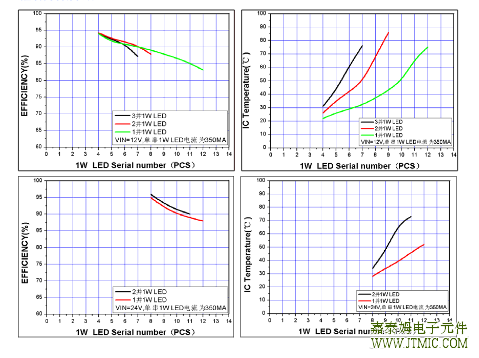

第一章大功率升压型LED恒流驱动芯片应用  1. 应用简要说明 该电路应用简单，外部元器件比较少。鉴于 LED 领域的系统需求，内部除了常规的限流电路，过温度保护，开路保护外，还内置了专用 LED 的 CC。CC(恒流)是通过电阻 RCS 测量 LED 电流并实现电流模式控制，在正常工作情况，LED 电流由 0.22V 的 PWM 控制器内部参考电压除以 RCS 电阻值所决定。即 I=0.22V/RCS，因为 RCS 两端的电压降在正常工作条件下将一直保持在 0.22V。OVP（过压保护）是芯片内置开路保护，保护电压 42V（HM6283 保护电压30V）左右，芯片外部通过电阻 R1 和 D2 测量输出电压并实现电压模式控制，实现二次开路保护，一般 OVP 设置为比正常输出电压高 20%。在芯片正常工作的时候，CC 起作用；当 CC 这一路出现问题，OVP 钳位输出电压，使 LED 不会承受较大功率而烧毁。PWM 调光这一块也可以调节 FB 来实现，FB 的逻辑关系是一旦这一点电位低于 0.22V，芯片输出正常；高于 0.22V，芯片不工作。由于芯片本身的频率只有 400K，内置软启动电路，所以在一定占空比的条件下，PWM 调光的速率不应该太快，建议在 100Hz-300Hz。 其他几款同类型芯片如下：HM6285 2. 技术特点 （1）用于 LED 全集成方案，系统成本低，可靠性高； （2）系统结构简单，设计方便灵活，可以达到很高的效率； （3）由于大功率开关管内置，功率管的电压，电流，温度都受控；同时，芯片内置软启动电 路、环路频率补偿电容、内部固定频率、全内置过压保护、过流保护、过热保护等电路， 芯片的可靠性，安全性大大提高。 3. 测试分析 ① 在输入电压 12V，输出从 4 颗灯到 12 颗 1W LED 灯，单路输出电流在 350mA 时，室温 19℃，测试整个系统的效率； ②在输入电压 24V，输出从 8 颗灯到 12 颗 1W LED 灯，单路输出电流在 350mA 时，室温 19℃，测试整个系统的效率。温度测试点在芯片表面。 其中HM6285 的测试数据见技术文章（大功率 LED 照明用恒流驱动方案介绍）   1. 应用简要说明 JTM6283 JTM5285 为自主设计的升压型芯片，但改变其拓扑结构就可以实现升降压应用。该电路应用简单，外部元器件比较少。鉴于 LED 领域的系统需求，内部除了常规的限流电路，过温度保护外，还内置了专用 LED 的 CC。CC 是通过电阻 RCS 测量 LED 电流并实现电流模式控制，在正常工作情况，LED 电流由 0.22V 的 PWM 控制器内部参考电压除以 RCS 电阻值所决定。即 I=0.22V/RCS，因为 RCS 两端的电压降在正常工作条件下将一直保持在0.22V。OVP 是芯片内部有开路保护，保护电压 42V 左右，芯片外部通过电阻 R1 和D2 测量输出电压并实现电压模式控制，实现二次开路保护，一般 OVP 设置为比正常输出电压高 20%。在芯片正常工作的时候，CC 起作用；当 CC 这一路出现问题，OVP 钳位输出电压，使 LED 不会承受较大功率而烧毁。PWM 调光这一块也可以调节 FB 来实现，FB 的逻辑关系是一旦这一点电位低于 0.22V，芯片输出正常；高于 0.22V，芯片不工作。由于芯片本身的频率只有 400K，内置软启动电路，所以在一定占空比的条件下，PWM 调光的速率不 应该太快，建议在 100Hz-300Hz。 其他几款同类型芯片如下：JTM6285。 2. 技术特点 （1）用于 LED 全集成方案，系统成本低，可靠性高； （2）系统结构简单，设计方便灵活，可以达到很高的效率； （3）由于大功率开关管内置，功率管的电压，电流，温度都受控；同时，芯片内置软启动电路、环路 频 率补偿电容、内部固定频率、全内置过压保护、过流保护、过热保护等电路，芯片的可靠性， 安全性大大提高。 3. 测试分析 测试数据见下图表，在输入电压 8V-28V，输出 4 颗 1W LED 灯，单路输出电流在 350MA 时，室温 17℃，测试整个系统的效率。温度测试点在芯片表面。其中JTM6285 的升降压测试数据见技术文章（大功率 LED 照明用恒流驱动方案介绍）  1.JTM6283/6285 恒流精度在+10%以内，对精度要求高可以选择其 他 产 品 2.当温度高过一定值后，输出电流会随着温度的升高而降低，使用时做好散热措施。 3.有些客户系统启动不了，当输入电压升高的时候可以启动或者输出功率下降的时候可以 启动。主要还是电感的选择，电感量要足够，材 质要好，电感的线 经要根据输入输出电 流来定。 4.调光问题：如果选用 FB 脚调光，调光频率不要超过 300Hz 嘉泰姆技术部 2015-08-11 (责任编辑：oumao18) |
