一,产品概述(General Description)
JTM3110B 是 一 款 高 效 、 高 压 降 压 型DC-DC转换器，固定150KHz开关频率，可提供最高0.8A输出电流能力，低纹波，出色的线性调整率与负载调率。
JTM3110B内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从150KHz降至45KHz。内部补偿模块可以减少外围元器件数量。
JTM3110B以直流蓄电池为动力的电瓶车常见的有：电动自行车、电动摩托车、高尔夫球车、电瓶游览车、电瓶残疾车、电瓶玩具车等等，逐渐得到越来越广泛的应用和普及。电瓶车常规的蓄电池组有铅酸蓄电池、锂电池、镍镉电池、镍氢电池等；电池组的标称电压有24V/36V/48V/60V/72V/84V/96V 等（常规铅酸以 48V 和锂电 36V 居多，充满电和亏电时电压有一定的变化范围）；蓄电池组的容量根据电瓶车的续航能力差异在十安时到几十安时不等。电瓶车的系统组成通常包括：控制器、蓄电池组、电机动力及操控、车架及指示显示照明系统、GPS防盗(分前装与后装)等；对主控制器而言，包括单片机或 EMU 或逻辑控制电路一般是 5V 或 3.3V 供电（常规电流 0.1A 以内）；用于开关切换的功率 MOSFET 的栅极驱动一般是 15V 或 12V 供电（常规电流0.2A 以内）；用于 GPS 防盗的电压一般为 5V 左右(常态电流 0.2A 以内)；这就需要直流电源变换，需要把常规蓄电池电压 24V~72V 的直流电压变换为 15V 和 5V 的直流电压给控制器供电。传统采用的是线性降压方案（比如说：水泥电阻＋高压 317＋78L05 或者用分立器件组合成的线性降压器+78L05），随着电池组电压不断升高的发展趋势和控制器供电电流的增加，线性降压效率低（压
差越大效率越低）、损耗大、发热严重、输出电流能力有限等缺陷严重影响到控制器的长期可靠性和寿命。
为了减小损耗，提高效率，减小系统体积；通常的想法是选用开关电源变换方案。鉴于蓄电池的供电电压都比较高（例如标称 48V 铅酸蓄电池充满电可能会到 56V 以上）；针对电瓶车的应用而言，既要满足能够在 72V 以上电压安全工作，又要满足系统体积小、性价比高、稳定可靠，因此开关电源变换器成为电瓶车控制器供电方案的客观需求。研制出针对电瓶车高压降压优化的全集成开关电源变换芯片系列，采用 100V 高压制造工艺、
贴片封装、内置高压功率管、过温保护、过流保护、短路保护、输入过压保护等安全保护电路、系统最大输出电流达到 0.5A 以上、转换效率高、外围元器件简洁、体积小、系统性价比高。差越大效率越低）、损耗大、发热严重、输出电流能力有限等缺陷严重影响到控制器的长期可靠性和寿命。
为了减小损耗，提高效率，减小系统体积；通常的想法是选用开关电源变换方案。鉴于蓄电池的供电电压都比较高（例如标称 48V 铅酸蓄电池充满电可能会到 56V 以上）；针对电瓶车的应用而言，既要满足能够在 72V 以上电压安全工作，又要满足系统体积小、性价比高、稳定可靠，因此开关电源变换器成为电瓶车控制器供电方案的客观需求。研制出针对电瓶车高压降压优化的全集成开关电源变换芯片系列，采用 100V 高压制造工艺、
二.产品特点(Features)
5V到80V宽输入电压范围
输出电压从1.25V到20V可调
最大占空比100%
最小压降1V
固定150KHz开关频率
最大0.8A开关电流
推荐输出功率小于7W
内置高压功率三极管
效率高达85%
出色的线性与负载调整率
EN脚TTL关机功能
内置过热关断护功能
内置限流功能
内置输出短路保护功能
TO252-5L封装
三,应用范围 (Applications)
电动车控制器供电
通信
四,产品封装图 (Package)
| 引脚号 | 引脚名称 | 引脚描述 |
| 1 | VIN |
输入电压，支持 DC5V~80V 宽范围电压操作，需要在 VIN 与 GND 之间并联大容量 电容以消除噪声 |
| 2 | SW | 功率输出 |
| 3 | GND | 接地引脚 |
| 4 | FB | 反馈引脚，通过外部电阻分压网络，检测输出电压进行调整 |
| 5 | EN | 使能引脚，低电平时芯片工作，高电平时芯片关闭，悬空时为低电平 |

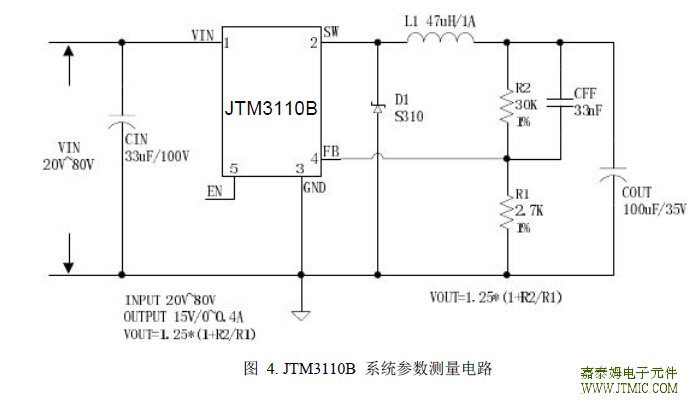

五,电路原理图

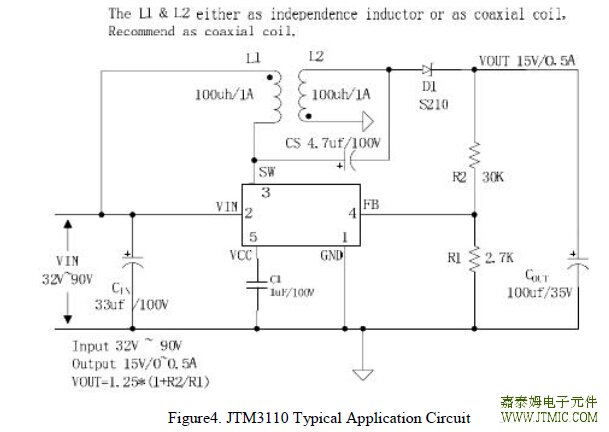

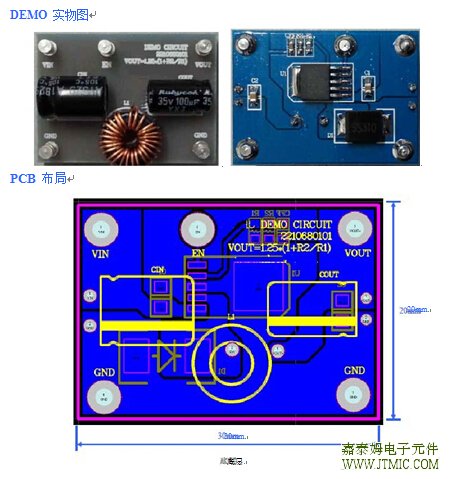

六, 产品PCB
(略)
七.产品BOM
| 序号 | 数量 | 参考序号 | 说明 | 生产商型号 | 生产商 |
| 1 | 1 | C1 | 0.1uF,100V,Ceramic,X7R,0805 | C2012X7R2A104K | TDK |
| 2 | 1 | C2 | 1uF,50V,Ceramic,X7R,0805 | C2012X7R1H105K | TDK |
| 3 | 1 | CFF | 33nF,50V,Ceramic,X7R,0603 | C1608X7R1H333K | TDK |
| 4 | 1 | CIN | 33uF,100V,Electrolytic,8*11.5 | YXJ-100V-33uF | Rubycon |
| 5 | 1 | COUT | 100uF,35V,Electrolytic,6.3*11 | YXJ-35V-100uF | Rubycon |
| 6 | 1 | D1 | 100V,3A,Schottky,SMC | S310 | Fairchild |
| 7 | 1 | L1 | 47uH,1A,Inductor,12*5 | CS097125-T27 | Hulsin |
| 8 | 1 | R1 | 2.7KΩ,1%,1/16W,Thick Film,0603 | RC0603xR-072701L | Yageo |
| 9 | 1 | R2 | 30KΩ,1%,1/16W,Thick Film,0603 | RC0603xR-073002L | Yageo |
| 10 | 1 | U1 | 150KHz,0.8A,80V,BUCK DC/DC Converter,TO252-5L | JTM3110B | H&M SEMI |
八.产品资料下载PDF文档
 |
jtm3110 |
|
|
JTM3110B |
九,功能概述
十,相关产品
| DC-DC降压IC | |||||||||||
| 型号 | 输入耐压 | 输出电压 | 输出电流 | 反馈电压 | 工作频率 | 效率 | 静态 | 待机电流 | 封装 | 直接替换 | |
| 工作电流 | |||||||||||
| LM2596 | 45V | 5.0V/可调输出 | 3A | 1.23V | 150K | 90% | 10mA | 80uA | TO-263-5L | LM2596/AP1501 | |
| /3.3/12V | (Max) | TO-220-5L | |||||||||
| LM2576 | 45V | 5.0V/可调输出 | 3A | 1.23V | 50K | 90% | 10mA | 80uA | TO-263-5L | LM2576 | |
| /3.3/12V | (Max) | TO-220-5L | |||||||||
| JTM1507 | 45V | 5.0V/可调输出 | 3A | 1.23V | 380K | 73% | 2mA | 0.2uA | TO-252-5L | AP1507 | |
| MP1410 | 27V | 可调输出 | 2A | 1.22V | 420K | 95% | 1mA | 25uA | SOP8 | MP1410/ACT4060 | |
| MP9141/RT826 | |||||||||||
| AP1534 | |||||||||||
| JTM1509 | 45V | 5.0V/可调输出 | 2A | 1.23V | 150K | 82% | 2mA | 80uA | SOP8 | AP1509 | |
| 3.3V/12V | |||||||||||
| JTM1513 | 20V | 可调输出 | 2A | 0.8V | 150K | 89% | 2mA | 1uA | SOP-8 | AP1513 | |
| JTM1530 | 20V | 可调输出 | 3A | 0.8V | 380K | 88% | 3mA | 1uA | SOP-8 | AP1510 | |
| JTM1583 | 28V | 可调输出 | 3A | 1.22V | 380K | 89% | 3mA | 1uA | SOP-8 | MP1583 | |
| JTM3111 | 42V | 可调输出 | 3A | 0.8V | 50-500K | 91% | 3mA | 150uA | ESOP8 | AX3111 | |
| JTM3112 | 40V | 可调输出/ | 2A | 1.18V | 110K | 93% | 10mA | 2mA | SOP8 | ||
| 带CC/CV模式 | |||||||||||
| JTM3113B | 40V | 可调输出/ | 2.5A | 1.0V | 250K | 91% | 10mA | 2mA | ESOP8 | ||
| 带CC/CV模式 | |||||||||||
| JTM3101 | 45V | 可调输出/ | 2A | 1.235V | 150K | 83% | 2.0mA | ESOP8 | |||
| 带CC模式 | |||||||||||
| JTM3102 | 45V | 可调输出/ | 3A | 1.25V | 150K | 89% | 2.0mA | ESOP8 | |||
| 带CC模式 | |||||||||||
| JTM3109 | 40V | 可调输出/ | 3A | 1.25V | 180K | 89% | 2.1mA | SOP8 | |||
| 带CC/CV模式 | |||||||||||
| JTM3108 | 40V | 可调输出/ | 3.5A | 1.25V | 180K | 87% | 2.1mA | ESOP8 | |||
| 带CC/CV模式 | |||||||||||
| JTM4523 | 40V | 可调输出/ | 3A | 0.8V | 225K | 92% | 2.84mA | 75uA | ESOP8 | AC4523/F5335 | |
| 带CC/CV模式 | |||||||||||
| JTM3501 | 50V | 5V固定输出 | 1.8A | 150K | 90% | 4.7mA | SOP-8 | ||||
| JTM3511 | 50V | 5V固定输出 | 2.1A | 150K | 90% | 4.7mA | SOP-8 | ||||
| JTM3512 | 50V | 5V固定输出 | 2.4A | 150K | 89% | 4.7mA | SOP-8 | ||||
| JTM3513 | 50V | 5V固定输出 | 3.2A | 150K | 87% | 4.7mA | TO-252-5L | ||||
| 大电流DC-DC降压IC | |||||||||||
| 型号 | 输入耐压 | 输出电压 | 输出电流 | 反馈电压 | 工作频率 | 效率 | 静态工作电流 | 待机电流 | 封装 | 直接替换 | |
| JTM3103 | 40V | 可调输出 | 4A | 1.25V | 180K | 94% | 2.1mA | TO-252-5L | |||
| JTM3104 | 36V | 可调输出 | 5A | 1.22V | 240K | 95% | 3.6mA | TO-263-5L | |||
| JTM3105 | 40V | 可调输出 | 5A | 1.25V | 180K | 96% | 2.1mA | TO-263-5L | |||
| JTM3115 | 40V | 可调输出 | 5A | 1.25V | 150K | 86% | 2mA | TO-263-5L | |||
| 带CC/CV模式 | |||||||||||
| 耐高压DC-DC降压IC | |||||||||||
| 型号 | 输入耐压 | 输出电压 | 输出电流 | 反馈电压 | 工作频率 | 效率 | 静态工作电流 | 待机电流 | 封装 | 直接替换 | |
| JTM3107 | 75V | 可调输出 | 1.2A | 1.25V | 180K | 92% | 3mA | SOP8 | |||
| JTM3107B | 85V | 可调输出 | 0.4A | 1.25V | 150K | 85% | 2.5mA | SOP8 | |||
| JTM3110 | 93V | 可调输出 | 1A | 1.25V | 150K | 83% | 4.5mA | TO252-5L | |||
| JTM3110B | 85V | 可调输出 | 0.8A | 1.25V | 150K | 85% | 2.5mA | TO252-5L | |||
| 我司的LM2596有如下优点： | |||||||||||
| 1.最大可达3.5A-4A驱动电流 | |||||||||||
| 2.耐压可达45V. | |||||||||||
| 3.和市场低端的那种只有1A电流的不同。 | |||||||||||
| 我司的LM2576有如下优点： | |||||||||||
| 1.最大可达3A驱动电流 | |||||||||||
| 2.耐压可达45V. | |||||||||||
| 3.和市场低端的那种只有1A电流的不同。 | |||||||||||
