　　一,产品概述(General Description)
JTML6206系列是使用CMOS技术开发的低压差，高精度输
出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电
阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载
电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短
路保护电路。因采用SOT-89-3 ，SOT-23-3L，SOT-23-3B等小型
封装，故可高密度安装。

二.产品特点(Features)
可选择输出电压：可以在1.2～5.0V的范围内选择,并以0.1 V 为单位进级
输出电压精度高：精度可达±1.0%或±2.0%
低静态功耗： 8µA(TYP.)
输入输出压差低：典型值160 mV (输出为3.0V的产品, IOUT=50mA时)
输出电流大：可输出250mA（VIN≥VOUT+1v）
内置保护：内置过流保护和短路保护电路
采用小型封装： SOT-89-3 ，SOT-23-3，SOT23-3B 以及客户要求的封装
三,应用范围 (Applications)
电池供电设备
基准电压源
相机、视频相机
移动电话
通信工具
四.下载产品资料PDF文档

JTML6206

五,产品封装图 (Package)

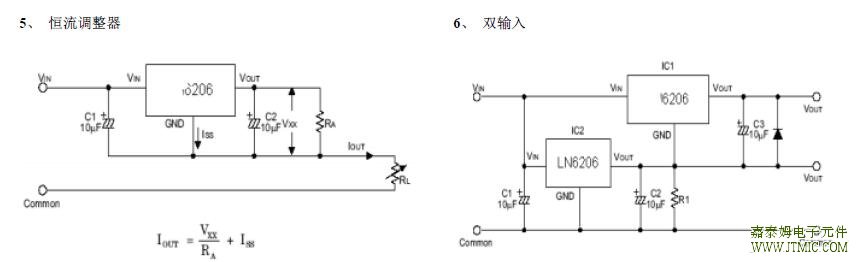

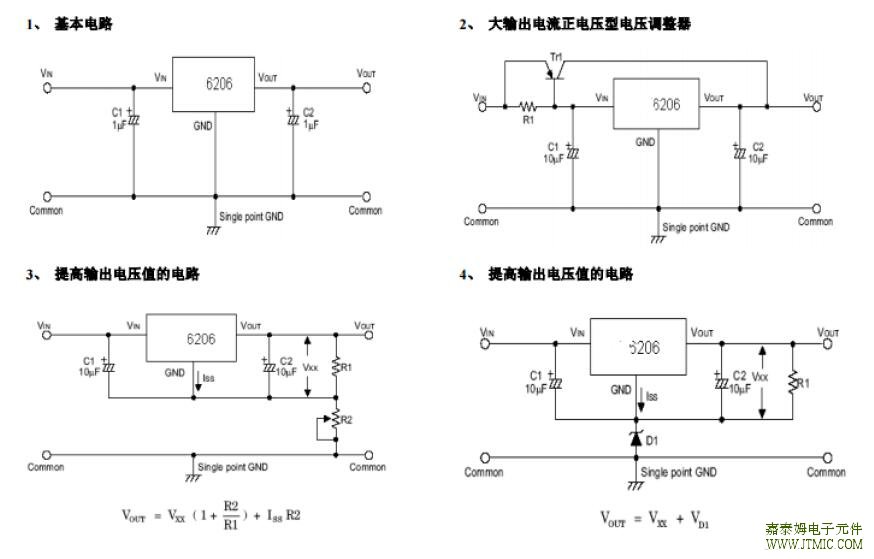

六.电路原理图
