一,产品概述(General Description)
        JTM225 是一颗专为 LED 台灯设计的电容式触摸调光芯片，通过触摸键实现 ON/OFF 控制、无级调光或分段调光控制。具有亮度断电记忆、ON/OFF 亮灭视角缓冲保护眼睛与视力的效果。

二.产品特点(Features)
1.)工作电压：2.0V~5.5V
2.)待机工作电流<3uA@3.0V(低功耗模式下)
3.)电源稳定后，0.5sec 内完成上电初始化
4.)外部引脚选择多种模式选择
5.)内置稳压电路，可配置启用或禁止
6.)灵敏度自动校准功能，工作环境发生变化可以快速自动适应
7.)亮度随意调节，输出 2KHz 的 PWM 调光信号
8.)高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作
9.)支持 ON/OFF 模式，3 段调光模式、无级调光模式
10.)可用于玻璃、陶瓷、塑料等介质表面
11.)超小封装，可支持 SOP-8/SOT23-6 封装

三,应用范围 (Applications)
       LED

四.下载产品资料PDF文档

JTM225

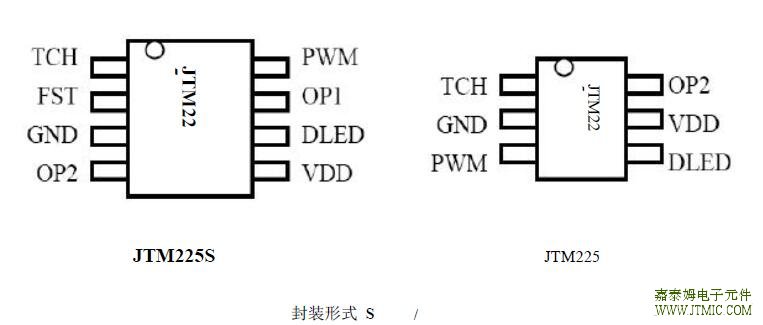

五,产品封装图 (Package)

名称	描述		名称	描述
TCH	触摸信号输入脚		PWM	PWM 输出脚
FST	快速与低速模式选项		OP1	突明突暗与渐明渐暗选项
GND	负电源		DLED	有效按键指示 LED
OP2	无级调光和分段调光的选择脚		VDD	正电源

六.电路原理图



七,功能概述
1、初始上电，处于 OFF 模式

2、ON/OFF 控制：

触摸按键(时间<1s)控制灯光的亮/灭。

◇在 OFF 模式下，触摸进入 ON 模式，如果芯片之前已经掉过电，进入 75%的亮度，如果芯片电源未

断电，则进入上次关机前的亮度模式。

◇在 ON 的模式下，触摸进入 OFF 模式

◇渐明渐暗与突亮突灭模式选项 OP1，当 OP1 悬空时（默认上拉为高电平）为渐明渐暗模式，在开机

与关机时，灯光有渐明或渐灭的缓慢平滑的过度，起到对眼睛视力保护效果。当 OP1 接 GND 时为突

亮突灭的模式，在开机时，芯片直接输出上次关机前的亮度值，关机时，LED 直接关闭。

3、无级调光与分段调光选项 OP2：
当 OP2 悬空时开时（默认上拉为高电平）为无级调光模式，当 OP2 接 GND 时为分段调光模式。

1s无级调光模式：长按触摸按键（时间≥），可实现灯光无级亮度调节。一次长按触摸，灯光亮度逐

渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3s，则灯光亮度达到最大亮度后

不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按

时间超过 3s，则灯光亮度达到最小亮度后不再变化。如此循环。

注：点击触摸和长按触摸可以在任何时候随意使用，相互之间功能不受干扰和限制

◇分段调光模式：初始上电为 OFF 模式，每次点击触摸键，灯光按微亮（1/3 亮度）-->中亮（2/3 亮度）

-->全亮（高亮）-->OFF 模式，在亮灯的档位下长按触摸键（（时间≥1s）进入定时模式，灯光闪烁两

次将表示进入定时模式。定时时长约 30min。如在定时模式，再触摸按键则进入 OFF 模式。

另：分段调光模式下其调光的段数（3/4/5 段）及每段的亮度(0--100%)都可以通过修改一层 metal 层修

改。

4、触摸有效指示 LED：

当检测到有效的触摸动作后，D_LED 输出低电平，松开按键后输出高电平。

5、快速与低速模式选项（FST）

通过对 PIN 脚 FST 的设置，可配置为快速模式或者低功耗模式，当该 PIN 脚悬空时，默认上拉为高

电平，置为快速模式。芯片设置为 FST=1 (快速模式)时，触摸响应时间约 40ms；设置为 FST=0 (低功耗模

式)时，触摸响应时间约 160ms。快速模式的功耗约为低功耗模式的功耗的 4 倍。

6、触摸有效时长限制功能

在任何调光模式下，如果发生有效触摸动作并且一直保持为触摸状态超过 10S 以后，系统会强制屏蔽

调光信号，将 PWM 脚置为低电平（关灯），防止非人为的意外操作，比如：（触摸感应盘被导电物体压住

所引起的非人为触摸操作）

7、灵敏度自动校准

在工作状态及待机模式下，连续检测 4s 没有触摸动作发生，系统会自动校准灵敏度，更新触摸参考值，

大约耗时 500ms 左右。

8、内部稳压电路启用/禁用选项

通过 REGEN（该选项由芯片绑定决定，未封装）可以选择是否启用内部稳压电路。当 REGEN 引脚

悬空，默认下拉为低电平，此时禁用内部稳压电路，当禁用内部稳压电路时，VREG 的 PAD 端口必须与




的面积；但 TOUCH PAD 面积增大到一定程度后，面积的继续增加几乎不能对灵敏度产生影响。

◇TOUCH PAD 到 TCH 引脚的导线长度及 PCB 的布局，都会对灵敏度产生一定的影响。
