一,产品概述(General Description)
        JTM2030A 是一个单片 AB 类音频功放集成电路，它能在很小的失调和交越失真下提供大的输出电流，带有多种典型保护功能。它的典型输出功率为 1 W。

二.产品特点(Features)
1.)输出电流大（最大输出电流为 3.5A）；
2.)谐波失真和交越失真小；
3.)内置短路保护功能（AC）；
4.)热保护和过载保护功能；
5.)可以单电源、双电源使用，也可桥式应用；

三,应用范围 (Applications)
        音箱

四.下载产品资料PDF文档

JTM2030

五,产品封装图 (Package)

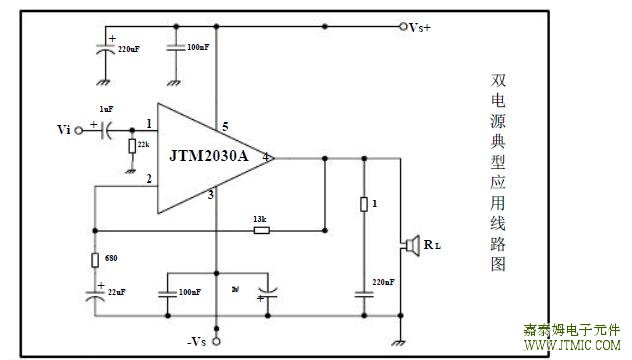

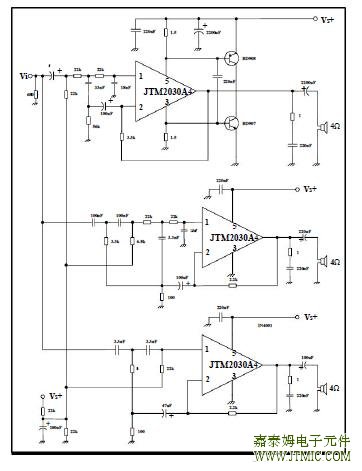

六.电路原理图

七,功能概述

符号	参数名称	参数值	单位
Vs	电源电压	±22	V
Vi	输入电压	Vs
Vi	差分输入电压	±15	V
Io	峰值输出电流（内部限制）	3.5	A
Ptot	Tcase=90℃时总功率耗散	20	W
Tstg，Tj	储存温度和热关断结温	-40 ~ +150	℃

八,相关产品

AB类音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
LM4871	2V-5.5V	6.5mA	2W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	LM4871
			Rl=3oJTM
JTM8002	2V-5.5V	6.5mA	3W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	CSC8002
			Rl=3oJTM
JTM4890	2.5V-5.5V	4mA	1W/Vcc=5V	7mV/Vcc=5V	62dB		MSOP8	LM4890/LM4889/APA0711
			Rl=8oJTM					/NCP2890/PT2366/BL6290
								/LPA4890
JTM4990	2.5V-5.5V	2.5mA	1.25W/Vcc=5V	7mV/Vcc=5V	62dB		MSOP-8	LM4990/NCP2990
			Rl=8oJTM
JTM4863	2V-5.5V	6mA	2.5W/Vcc=5V	50mV/Vcc=5V	67dB	90dB	TSSOP20-PP/	LM4863/CSC4863
			Rl=3oJTM				SOP16/DIP16
TDA2030A	6V-22V	50mA	14W/Vcc=19V	2mV	54dB		TO220B-5L	TDA2030A/TDA2003
			Rl=4oJTM
TDA2822	1.8V--6V	6mA	0.35W/Vcc=3V	1.2V/Vcc=3V	30dB	50dB	SOP8/DIP8	TDA2822
			Rl=4oJTM
TEA2025_9V	3V--9V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
			Rl=4oJTM
TEA2025_12V	3V--12V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
			Rl=4oJTM

D类音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
JTM2010	2.4V-5.5V	3.8mA	3.0W/Vcc=5V	1mV/Vcc=5V	75dB		MSOP-8	TPA2010/NCP2820/TS4962/
			Rl=4oJTM				SOP-8	EUA2010/A7013/LM4670/1/3/5
								APA2010/PT2333/PAM8303
								EUP2036/TMPA2055
JTM145	2.7V-5.5V	0.1uA	3.2W/Vcc=5V	10mV/Vcc=5V	75dB	85uV	MSOP8	YDA145
			Rl=4oJTM
JTM9305	2V-5.5V		5W/Vcc=5V				ESOP8
			Rl=2oJTM
JTM8403	2V-5.5V	16mA	3.2W/Vcc=5V	5mV/Vcc=6V	58dB	95dB	SOP16	PAM8403
			Rl=4oJTM

F类（AB类/D类可选）音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
JTM8871	2V-5.5V		5W/Vcc=5V				ESOP8
			Rl=2oJTM

耳机音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
JTM4800	2.7V-5.5V	2.2mA	0.29W/Vcc=5V	5mV/Vcc=5V	55dB		SOP-8	TDA1308/LM4800/PT2308
			Rl=8oJTM					APA4800/LM4808/G1402
JTM4808	2.0V-5.5V	1.2mA	0.105W*2/Vcc=5V，	10mV/Vcc=5V	89dB		MSOP-8/
			Rl=16oJTM				SOP-8
JTM4809	2.0V-5.5V	1.4mA	0.105W/Vcc=5V	4mV/Vcc=5V	70dB		MSOP-8	LM4809/LM4880/HT82V735
			Rl=16oJTM					APA4880
JTM4811	2.0V-5.5V	1.3mA	0.105W/Vcc=5V	4mV/Vcc=5V	60dB	100dB	MSOP10	LM4811
			Rl=16oJTM

我司的JTM4871/SOP8/3W有如下优点：
1.工作电压2.0-5.5V,耐压6V
2.输出功率可以达3W/3OJTM和2.5W/4OJTM
3.没有交越失真的问题
4.音质比较好，音量比较大，音质/音量可以和CSC8002媲美。

我司的JTM8403/SOP16有如下优点：
1.工作电压范围在2.5-5.5V,耐压6V
2.输出功率可达3W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和原装的PAM8403媲美。

我司的JTM4863/SOP16&DIP16&TSSOP20有如下优点：
1.工作电压范围在2.0-5.5V,耐压6V
2.输出功率可达2.5W/3 OJTM-2.2W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和CSC4863媲美。
