　　一,产品概述(General Description)
JTML2261是一款微型、高效率、升压DC/DC调整器。电路由电流模
PWM控制环路，误差放大器，斜波产生电路，比较器和一个功率开关等
模块组成。该芯片可在较宽负载范围内高效稳定的工作。JTML2261在输
入电压3.3V时，可提供800mA的输出电流。21uA的静态电流以及高达90％
的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定
输出电压。内置一个 2.2A的功率开关。
二.产品特点(Features)
开关频率： 1MHz
转换效率： 90％
输出电压精度：输出电压从2.5V到5.5V，精度可达±2.0%
静态功耗：典型值21μA
关断电流：典型值 0.01μA
扩流器件驱动端口
工作电压=1.0-6.0V
输出电流=1000mA
静态电流=25uA
震荡频率=1000KHz
最高效率=90%
封装形式:SOT-23-6L
三,应用范围 (Applications)
MP3PDA
电子词典
电子学习机
射频标签
便携式移动设备
无线通信设备
DSC、LCD显示屏
四.下载产品资料PDF文档

JTML2261

五,产品封装图 (Package)

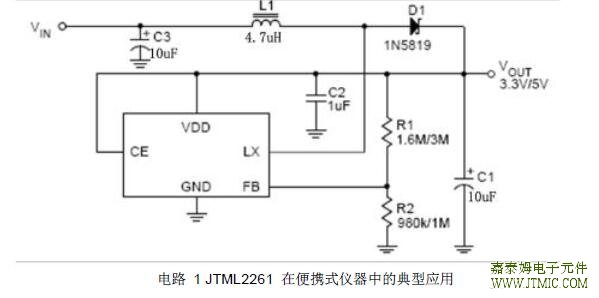

六.电路原理图
