低导通电阻 高可靠性 驱动要求简单 N沟道增强型场效应管JTML2308 JTM2308B

时间:2016-02-28 12:58来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 技术规格书下载（产品PDF文档 ） 5. 产品封装图 6. 电路原理图 7. 功能概述 8 . 相关产品 一 , 产品概述( General Description) V DSS I D R DS(ON) (m)TYP 20V 0.65A
目录

一,产品概述(General Description)


VDSS ID  RDS(ON)(mΩ)TYP
20V 0.65A 260 @ VGS= 4.5V
0.55A 320 @ VGS= 2.5V


二.产品特点(Features)


低导通电阻
高可靠性
驱动要求简单
三,应用范围 (Applications)



四.技术规格书下载（产品PDF）


JTML2308

JTML2308B

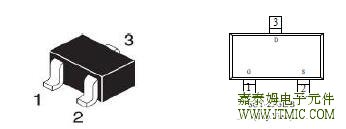

五,产品封装图 (Package)



六.电路原理图



七,功能概述


Vdss=20V
Vgss=±12V
Id=0.65A
Idm=1A
Is=0.3A
封装形式:SOT-23-3B
八,相关芯片选择指南

产品名称 Vdss(V) Vgss(V) Id(A) Idm(A) Is(A) 封装形式
JTML2311 -30 ±20 -4.4 -30 -1 SOT-23-3
JTML2307B -20 ±12 -1.1 -2.4 -0.26 SOT-523
JTML2307 -20 ±12 -0.8 -2.8 -0.58 SOT-23-3
JTML2305 -20 ±12 -0.8 -1.8 -0.58 SOT-23-3
JTML2301 -20 ±12 -3.6 -11 -1.25 SOT-23-3
JTML2308B 20 ±12 0.65 2.5 0.3 SOT-523
JTML2308 20 ±12 0.65 1 0.3 SOT-23-3
JTML2306 20 ±12 1.3 2 0.6 SOT-23-3
JTML2302 20 ±8 3.6 12 1.25 SOT-23-3
JTML2300 20 ±8 3.6 12 1.25 SOT-23-3
