一,产品概述(General Description)
JTM3112是一降压开关调节器，它由一个内置的40V的P沟道的MOSFET管提供输出电流。JTM3112设计了宽电源电压输入范围。使输入电压范围从8V至36V都能够提供2~3A输出电流。此外JTM3112还具有可编程的CV／CC模式控制能，CV模式（恒压）功能提供一个稳压输出和CC模式（恒定电流）功能提供一个电流限制功能，适用于直流/直流开关电源的应用要求时的电流限制功能。

二.产品特点(Features)

输入电压范围 8~40V
软启动功能

固定工作频率
最高输入电压 40V
CC / CV 模式控制
±1%参考电压精度
±4%的电流限制精度
输出过压保护；
输出短路保护；
过温保护；
ISO7637-2 脉冲 1~4 标准
封装形式：SOP-8

三,应用范围 (Applications)
汽车充电器
汽车电源应用
直流/直流转换器
通用 CC/CV 电源

四.下载产品资料PDF文档

JTM3112

五,产品封装图 (Package)

序号	名称	功能说明
1	GND	芯片地端
2	VSEN	电压检测输入端
3	ISEN-	电流检测负输入端
4	ISEN+	电流检测正输入端
5	LX	调节器输出端
6	VCC	芯片工作电压端
7	OVP	过压检测端
8	COMP	频率补偿端

六.电路原理图

七,功能概述
CV／CC 模式控制
JTM3112提供CV/ CC功能。CV（恒压）是利用函数模式来实现对输出端提供一个稳定的输出电压，而CC（恒定
电流）的作用是在装置因输出短路或者是过流的条件下限制输出电流。
软启动功能
JTM3112内置了软启动功能，防止在启动期间产生很大的浪涌电流。
过压保护
JTM3112 提供输出过压保护功能。当输出电压过大时时 JTM3112 停止工作，如果输出电压自动释放到正常状态，
JTM3112 再恢复正常工作。

短路保护
JTM3112提供输出短路保护功能。当输出短路时JTM3112停止工作，如果输出正常状态时，JTM3112再恢复正常工
作。

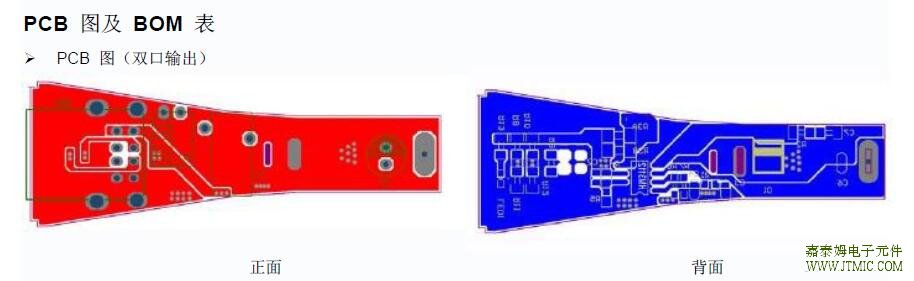

八.PCB

九.BOM

序号	元件名称	型号&规格	单位	用量	位置
1	印制板		PCS	1
2	贴片电阻	100K 0603 5%	PCS	1	R1
3	贴片电阻	10R 0805 5%	PCS	1	R2
4	贴片电阻	0.05R 1206 5%	PCS	2	R3_1、R3_2
5	贴片电阻	540K 0603 5%	PCS	1	R4
6	贴片电阻	150K 0603 5%	PCS	1	R5
7	贴片电阻	470R 0603 5%	PCS	1	R6
8	贴片电阻	100R 0603 5%	PCS	1	R7
9	贴片电阻	1K 0603 5%	PCS	1	R10
10	贴片二极管	SS54 DO-241	PCS	1	D1
11	贴片发光二极管	蓝光 0603	PCS	1	LED1
12	贴片电容	224 0603 10%	PCS	1	C2
13	贴片电容	473 0603 10%	PCS	1	C3
14	贴片电容	47P 0603 10%	PCS	1	C4
15	贴片电容	100P 0603 10%	PCS	1	C8
16	贴片电容	102 0805 10%	PCS	1	C7
17	电解电容	100uF/50V 6x8mm 20%	PCS	1	C1
18	电解电容	220uF/16V 6x8mm 20%	PCS	1	C5
19	IC	JTM3112 SOP-8	PCS	1	IC1
20	环形电感	100uH(0.6mm 线径) 5x12mm	PCS	1	L1
21	USB		PCS	1	USB

八,相关产品

DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态	待机电流	封装	直接替换
型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	工作电流	待机电流	封装	直接替换
LM2596	45V	5.0V/可调输出	3A	1.23V	150K	90%	10mA	80uA	TO-263-5L	LM2596/AP1501
LM2596	45V	/3.3/12V	3A	1.23V	150K	(Max)	10mA	80uA	TO-220-5L	LM2596/AP1501
LM2576	45V	5.0V/可调输出	3A	1.23V	50K	90%	10mA	80uA	TO-263-5L	LM2576
LM2576	45V	/3.3/12V	3A	1.23V	50K	(Max)	10mA	80uA	TO-220-5L	LM2576
JTM1507	45V	5.0V/可调输出	3A	1.23V	380K	73%	2mA	0.2uA	TO-252-5L	AP1507
MP1410	27V	可调输出	2A	1.22V	420K	95%	1mA	25uA	SOP8	MP1410/ACT4060
										MP9141/RT826
										AP1534
JTM1509	45V	5.0V/可调输出	2A	1.23V	150K	82%	2mA	80uA	SOP8	AP1509
JTM1509	45V	3.3V/12V	2A	1.23V	150K	82%	2mA	80uA	SOP8	AP1509
JTM1513	20V	可调输出	2A	0.8V	150K	89%	2mA	1uA	SOP-8	AP1513
JTM1530	20V	可调输出	3A	0.8V	380K	88%	3mA	1uA	SOP-8	AP1510
JTM1583	28V	可调输出	3A	1.22V	380K	89%	3mA	1uA	SOP-8	MP1583
JTM3111	42V	可调输出	3A	0.8V	50-500K	91%	3mA	150uA	ESOP8	AX3111
JTM3112	40V	可调输出/	2A	1.18V	110K	93%	10mA	2mA	SOP8
JTM3112	40V	带CC/CV模式	2A	1.18V	110K	93%	10mA	2mA	SOP8
JTM3113B	40V	可调输出/	2.5A	1.0V	250K	91%	10mA	2mA	ESOP8
JTM3113B	40V	带CC/CV模式	2.5A	1.0V	250K	91%	10mA	2mA	ESOP8
JTM3101	45V	可调输出/	2A	1.235V	150K	83%	2.0mA		ESOP8
JTM3101	45V	带CC模式	2A	1.235V	150K	83%	2.0mA		ESOP8
JTM3102	45V	可调输出/	3A	1.25V	150K	89%	2.0mA		ESOP8
JTM3102	45V	带CC模式	3A	1.25V	150K	89%	2.0mA		ESOP8
JTM3109	40V	可调输出/	3A	1.25V	180K	89%	2.1mA		SOP8
JTM3109	40V	带CC/CV模式	3A	1.25V	180K	89%	2.1mA		SOP8
JTM3108	40V	可调输出/	3.5A	1.25V	180K	87%	2.1mA		ESOP8
JTM3108	40V	带CC/CV模式	3.5A	1.25V	180K	87%	2.1mA		ESOP8
JTM4523	40V	可调输出/	3A	0.8V	225K	92%	2.84mA	75uA	ESOP8	AC4523/F5335
JTM4523	40V	带CC/CV模式	3A	0.8V	225K	92%	2.84mA	75uA	ESOP8	AC4523/F5335
JTM3501	50V	5V固定输出	1.8A		150K	90%	4.7mA		SOP-8
JTM3511	50V	5V固定输出	2.1A		150K	90%	4.7mA		SOP-8
JTM3512	50V	5V固定输出	2.4A		150K	89%	4.7mA		SOP-8
JTM3513	50V	5V固定输出	3.2A		150K	87%	4.7mA		TO-252-5L

大电流DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态工作电流	待机电流	封装	直接替换
JTM3103	40V	可调输出	4A	1.25V	180K	94%	2.1mA		TO-252-5L
JTM3104	36V	可调输出	5A	1.22V	240K	95%	3.6mA		TO-263-5L
JTM3105	40V	可调输出	5A	1.25V	180K	96%	2.1mA		TO-263-5L
JTM3115	40V	可调输出	5A	1.25V	150K	86%	2mA		TO-263-5L
JTM3115	40V	带CC/CV模式	5A	1.25V	150K	86%	2mA		TO-263-5L

耐高压DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态工作电流	待机电流	封装	直接替换
JTM3107	75V	可调输出	1.2A	1.25V	180K	92%	3mA		SOP8
JTM3107B	85V	可调输出	0.4A	1.25V	150K	85%	2.5mA		SOP8
JTM3110	93V	可调输出	1A	1.25V	150K	83%	4.5mA		TO252-5L
JTM3110B	85V	可调输出	0.8A	1.25V	150K	85%	2.5mA		TO252-5L
