一,产品概述(General Description) JTML4812是一款立体声差分输入音频功率放大电路，适用于 移动电话和其他内置扬声器的便携式音频设备。它能够为16Ω负载 提供150mW功率的稳定输出。JTML4812在关断时的工作电流小于 100nA，可以为系统节省能量。同时通过外部电阻可设置功放的增 益，方便使用。JTML4812采用小型的MSOP-10封装，便于高密度 安装。 二.产品特点(Features) 150mW立体声输出 差分输入 关断电流小于0.1uA 内置“波波”声消除电路 宽输入电压范围：2.2V-5.0V 工作电压=2.2-5.0V Po@VIN@THD@f@RL=0.15@5.0@1.0@1.0@16 (W@V@%@KHz@Ohms) PSRR=-60dB@217Hz 输出通道数=2 封装形式:MSOP-10 三,应用范围 (Applications) 移动电话 PDA 蓝牙耳机 四.下载产品资料PDF文档

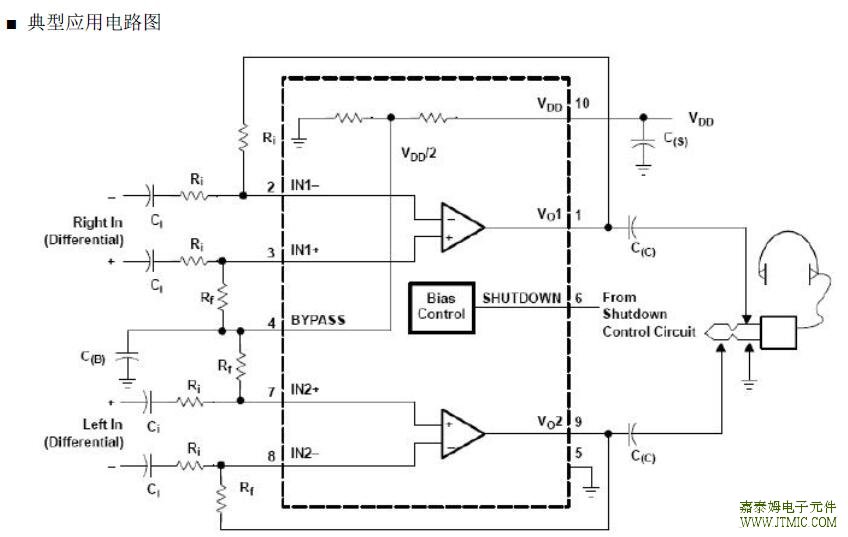

 六.电路原理图  (责任编辑：oumao18) |
