1A 线性锂电池充电管理集成电路JTMC3152,极少的外围元器件，非常适用于便携式应用的领域

1A 线性锂电池充电管理集成电路JTMC3152

产品简介

规格书下载

免费样品申请

概述：

JTMC3152是可以对单节锂电池进行恒流/恒压充电管理的集成电路。该器件内部包括功率晶体管，不需要外部的电流检测电阻

和阻流二极管。

JTMC3152只需要极少的外围元器件，非常适用于便携式应用的领域。

JTMC3152恒压充电电压为4.2V，精度达1%。充电电流通过一个外部电阻设置。热调制电路可以在器件的功耗比较大或者环境温

度比较高的时候将芯片温度控制在安全范围内。当输入电压掉电时，JTMC3152自动进入低功耗的睡眠模式，此时电池的电流消

耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，芯片使能输入端，电池温度监控以及状态指示等功能。

JTMC3152采用散热增强型的8管脚小外形封装(SOP8)。

应用：

移动电话

数码相机

移动电源

便携式设备

各种充电器

特点：

独立的单节锂电池充电管理

片内功率晶体管

不需要外部阻流二极管和电流检测电阻

恒压充电电压 4.2V，精度可达1%

为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电流的预充电模式

可设置的恒流充电电流可达 1A

采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热

电源电压掉电时自动进入低功耗的睡眠模式

状态指示输出可驱动LED或与单片机接口

C/10充电结束检测

自动再充电

电池温度监测功能

芯片使能输入端

封装形式：散热增强型SOP8

产品无铅，满足rohs，不含卤素

产品封装图：

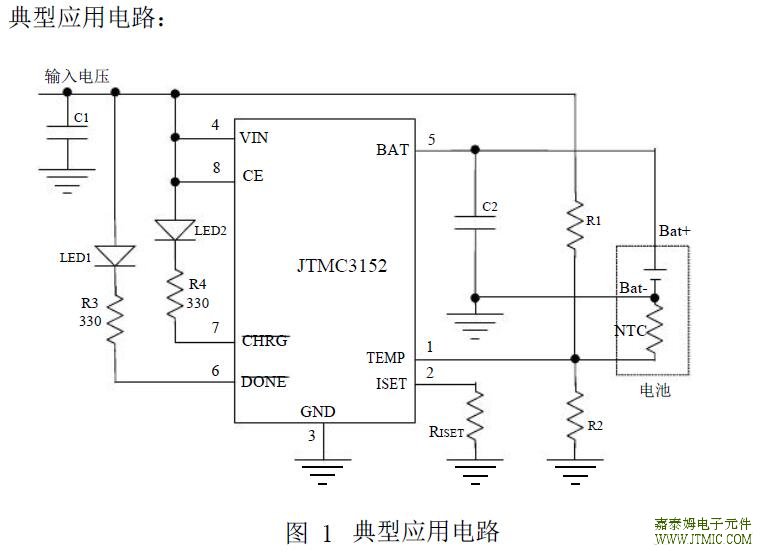

产品原理图：

单节锂电池充电芯片选型指南：

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3152

锂电池/1

线性模式

+6.5V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	使能输入端
◆	自动再充电功能
◆	充电和故障状态指示

SOP8

JTMC3791

锂电池/1

开关模式

28V

最小充电电流

◆	太阳能最大功率点跟踪
◆	宽输入电压范围：4.5V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压可用电阻向上调整
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3781

锂电池/1

开关模式

28V

最小充电电流

◆	兼容电脑USB接口
◆	宽输入电压范围：4.83V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压可用电阻向上调整
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3162

锂电池/1

线性模式

+6V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

SOP8

JTMC3761

锂电池/1

开关模式

28V

最小充电电流

◆	宽输入电压范围：4.5V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压可用电阻向上调整
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3052A

锂电池/1

线性模式

+6V

600mA

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	使能输入端
◆	自动再充电功能
◆	充电和故障状态指示

SOP8

JTMC3153

锂电池/1

线性模式

+6.5V

SOP8/PP 1A
SOP8 500mA

最小充电电流

◆	涓流充电电流可设置
◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示
◆	可作为电压源使用

SOP8/PP
SOP8

JTMC3062

锂电池/1

线性模式

+6V

600mA

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

SOP8

JTMC3063

锂电池/1

线性模式

+6V

600mA

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示
◆	内部集成有8位模拟-数字转换电路，能够
	根据输入电压源的电流输出能力自动调整
	充电电流
◆	可利用太阳能板等输出电流能力有限的电
	压源供电的锂电池充电应用

SOP8

JTMC3065

锂电池/1

线性模式

+6V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示
◆	内部集成有8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流
◆	可利用太阳能板等输出电流能力有限的电压源供电的锂电池充电应用

DFN8

JTMC3066B

锂电池/1

线性模式

+6V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

DFN8

JTMC3705

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能

TSSOP16
