一,产品概述(General Description)

     JTM4103是一款降压恒流型 LED驱动器，可工作在DC8V到36V输入电压范围，低纹波，内置功率MOS。JTM4103内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM 控 制 环 路 可 以 调 节 占 空 比 从0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从220KHz降至60KHz。内部补偿模块可以减少外围元器件数量。

二.产品特点(Features)

• 8V到36V宽输入电压范围
  0.21V输出电流采样电压
  最大占空比100%
  最小压差0.3V
  固定220KHz开关频率
  最大4A开关电流
  内置功率MOS
  出色的线性与负载调整率
  内置频率补偿功能
  内置输出短路保护功能
  内置热关断功能
  内置电流限制功能
  TO252-5L封装

三,应用范围 (Applications)
 降压恒流驱动
显示器LED背光
通用LED照明

四,产品封装图 (Package)

引脚号	引脚名	描述
1	GND	接地引脚。
2	CS	输出电流采样引脚，CS 参考电压为 0.21V。
3	SW	功率开关输出引脚，SW 是输出功率的开关节点，金属片电气 属性是 SW。
4	VC	内部电压调节器旁路电容引脚，在典型应用中，需要在 VIN 与 VC 引脚之间连接 1 个 1uF 电容。
5	VIN	电源输入引脚，支持 8V 到 36V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。

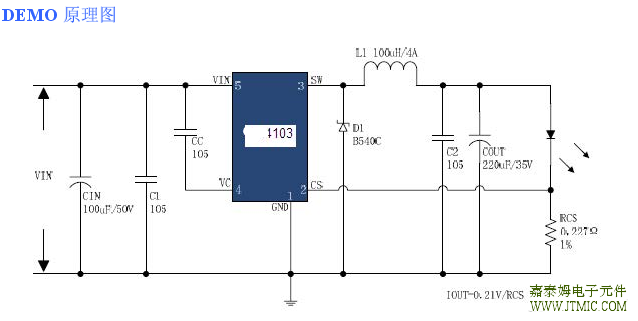

五,电路原理图

引脚号	引脚名	描述
1	GND	接地引脚。
2	CS	输出电流采样引脚，CS 参考电压为 0.21V。
3	SW	功率开关输出引脚，SW 是输出功率的开关节点，金属片电气 属性是 SW。
4	VC	内部电压调节器旁路电容引脚，在典型应用中，需要在 VIN 与 VC 引脚之间连接 1 个 1uF 电容。
5	VIN	电源输入引脚，支持 8V 到 36V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。

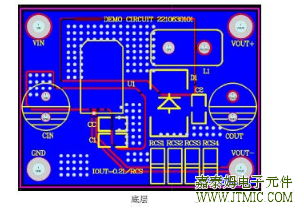

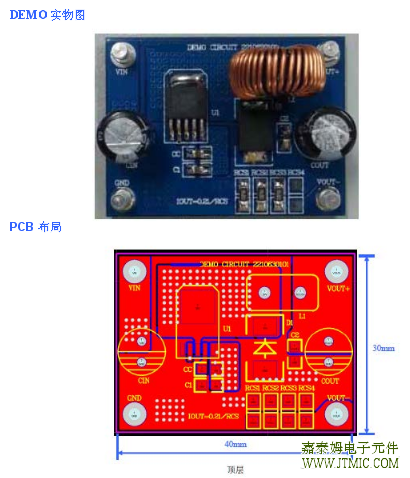

六, 产品PCB


七.产品BOM


序号	数量	参考位号	描述	料号	生产商
1	3	C1,C2,CC	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	100uF,50V,Electrolytic,(8*11.5)	YXJ-50V-100uF	Rubycon
3	1	COUT	220uF,35V,Electrolytic,(8*11.5)	YXJ-35V-220uF	Rubycon
4	1	D1	40V,5A,SMC,Schottky Barrier Rectifier	B540C	Diodes
5	1	L1	100uH,4A,(18*9)
6	3	RCS1~RCS3	0.68Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R680	Yageo
7	1	U1	36V,4A,BUCK,DC-DC Converter,TO252-5L	JTM4103	JTM

八.产品PDF文档

JTM4103

九,功能概述

参数	符号	值	单位
输入电压	Vin	-0.3 到 40	V
输出开关引脚电压	VSW	-0.3 到 VIN	V
电流采样引脚电压	VCS	-0.3到VIN	V
功耗	PD	内部限制	mW
热阻 (TO252-5L) (结到环境，无外部散热片)	RJA	50	ºC/W
最大结温	TJ	-40到150	ºC
操作结温	TJ	-40到125	ºC
贮存温度范围	TSTG	-65到150	ºC
引脚温度(焊接10秒)	TLEAD	260	ºC
ESD (人体模型)		>3000	V

十,相关产品

隆压型LED射灯驱动IC
型号	工作电压范围	输出电流	输出电	线性	效率	工作频率	调光功能	封装	替代型号
			流精度	调整率
JTM4115	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT89-5	PT4115/PAM2861/SN3350/CL6808
JTM4115ES	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
JTM4115MR	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
JTM2806	2.0V-6.5V	800mA	10.00%	0.45%	92%	1.4 MHz	PWM调光	SOT-25	PAM2804
JTM1350	5.5V-36V	2.5A	1%		96%	1MHz	PWM调光	SOT-26
JTM9911	2.5V-100V	2.5A	1%		90%	1MHz	PWM调光	SOT-26	MH6206
JTM6103	6.0V-100V	3A	3%		95%	200KHz	PWM调光	SOT-26
JTM4101	8V-45V	3A	3%		95%	220KHz		ESOP8
JTM4103	8V-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
JTM4105	8V-40V	5A	3%		95%	220KHz		TO263-5L
JTM3106	5.0V-36V	1.5A	2%		96%	380KHz	PWM调光	SOP-8
JTM3101	4.5V-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
JTM3102	8V-45V	3A	2%		89%	150KHz		ESOP8
JTM3109	8V-40V	3A	2%		89%	180KHz		SOP8
JTM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
JTM3112	8V-40V	2A	2%		89%	110KHz		SOP8
JTM3113B	7V-40V	2.5A	2%		89%	250KHz		ESOP8
JTM3115	8V-40V	5A	2%		86%	150KHz		TO263-5L
