JTMC302 可调整迟滞的低功耗电池检测集成电路

时间:2015-11-15 10:07来源:未知 作者:oumao18 点击: 次
JTMC302 可调整迟滞的低功耗电池检测集成电路 产品简介 技术规格书下载 免费样品申请 概述： JTMC302是一款可调整迟滞的低功耗电池电压检测芯片，特别适合单节或多节锂电池，多节碱性电池，
JTMC302 可调整迟滞的低功耗电池检测集成电路
产品简介
相关芯片选择指南

概述：
JTMC302是一款可调整迟滞的低功耗电池电压检测芯片，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和
多节铅酸电池的电压检测。
JTMC302的上行阈值和下行阈值可独立设置，便于设置迟滞。当电池电压低于设定的下行阈值时，JTMC302的LBO管脚输出低电平，
LBO管脚输出高电平；当电池电压大于上行阈值时，JTMC302的LBO管脚输出高电平，LBO管脚输出低电平。下行阈值和上行阈值
的电压差即是迟滞。迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。
JTMC302采用6管脚SOT23封装，工作环境温度为-40°C ~ +85°C。

应用：
电池供电系统 多节碱性电池，镍镉电池，镍氢电池检测
单节或多节锂电池检测 多节铅酸电池检测

特点：
阈值检测精度：±2%
迟滞消除了检测输出紊乱
迟滞可以调整
CMOS输出
提供低有效和高有效检测输出
VCC=3V时，工作电流9.5μA
对短时间电源瞬态过滤功能
工作环境温度范围：－40°C 到 ＋85°C
封装：6管脚SOT23
产品无铅，满足rohs指令，不含卤素
产品封装图 (Package)

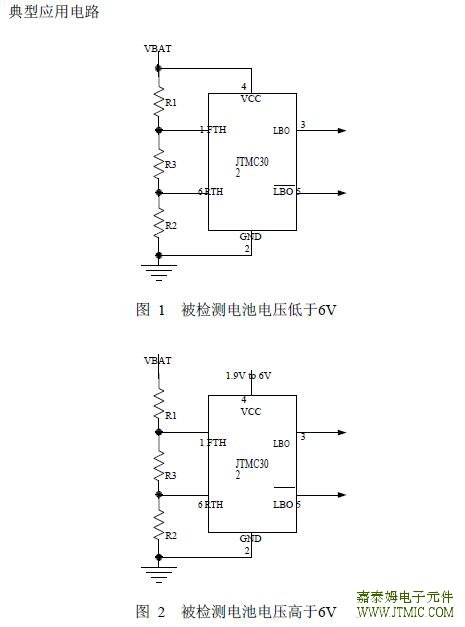

电路原理图
