一,产品概述(General Description)

JTSG1011是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或者多颗串联LED。芯片
内置导通电阻为0.3Ω的功率开关，输入电压可以由6V到36V，并且根据不同外部器件，芯片可以驱动
高达数十瓦的 LED，最大输出电流可达 1.2A。
JTSG1011具有调光功能，通过DIM引脚实现模拟调光和宽范围PWM调光。当VDIM低于0.3V时，功率开
关关断，芯片进入低功耗待机状态
二.产品特点(Features)

输入电压范围：6V to 36V
最大输出LED电流1.2A
5%的输出电流精度
高达 97%的效率
极少的外部器件
复用 DIM 引脚进行 LED 开关、模拟调光和
PWM 调光
LED 开路保护
过热保护
输出电流可调节
具有输入欠压保护功能
三,应用范围 (Applications)

低压 LED 射灯代替卤素灯
车载 LED 灯
LED 备用灯
LED 信号灯
四.技术规格书下载（产品PDF）

JTGS1011

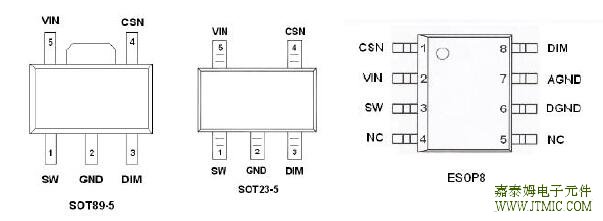

五,产品封装图 (Package)

Pin NameDescription

Pin No.			Pin Name	Description
SOT89-5	SOT23-5	ESOP8	Pin Name	Description
1
1	3	SW	功率开关的漏端
2	2	6、7	GND （DGND、AGND）	信号和功率地
3	3	8	DIM	开关使能、模拟调光和 PWM 调光
4	4	1	CSN	电流采样端，采样电阻接在 VIN 和 CSN 端之间
5	5	2	VIN	电源输入端
		4、5	NC	无功能定义，悬空或接地

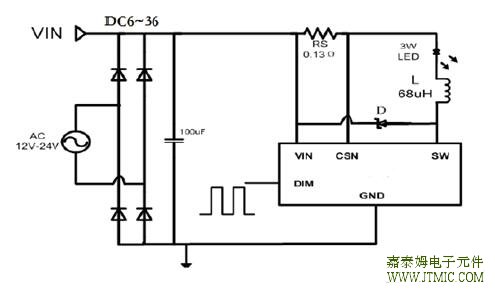

六.电路原理图

七,功能概述

电源电压VIN ------------------- −0.3V to 44 V

SW 端电压, SW -------−0.3V to (VIN + 0.3V)

◇CSN端电压 ---------------−0.3V to(VIN - 6V)

◇DIM端电压 ------------------------ −0.3V to 6V

◇结温 ---------------------------------------- 150℃

◇存放温度范围 ---------------- −55℃ to 150℃

◇SOP89-5,θJA --------------------------- 45℃/W
◇功耗 ------------------------------------------1.2W

◇ESD保护(HBM人体模式) ---------------- 2kV
八,相关芯片选择指南

LED驱动电路
芯片型号	工作电压	拓朴结构	最大转换效率	调光方式	最大开关频率	最大驱动电流	封装规格
JTSG1011	6V~36V	降压	97%	PWM	1MHz	1.2A	SOT23-5
							SOT89-5
							ESOP8
JTSG1211	6V~40V	降压	97%	PWM	1MHz	1.0A	SOT23-5
							SOT89-5
							ESOP8
