JTMC1185低功耗四通道电压检测集成电路

产品简介

资料下载

概述：

JTMC1185是一款低功耗四通道电压检测芯片，其消耗的电流只有7.3微安，非常适合检测电池电压。芯片内部包含四个电压比

较器，每个比较器的正输入端接到芯片内部的电压基准源，可以用来检测4个不同的电压源或者对同一个电压源进行分级检

测。用户可以通过逻辑输入端口选择比较器的翻转阈值和比较器迟滞。比较器迟滞的存在消除了由于被检测电源的噪声或

者干扰而带来的比较器输出不稳定的问题。由于用户可以设置比较器翻转阈值和迟滞，使得JTMC1185非常适合对电池电量进

行粗略检测的应用。为了便于同系统中工作于不同电压的芯片配合应用，JTMC1185采用漏极开路输出。为了保证在上电瞬间

系统正常工作，JTMC1185内部设计有7.5毫秒（最小值）的启动时间，在启动时间内，比较器输出高阻态。

JTMC1185采用16管脚TSSOP封装。

应用：

电池供电的系统

手机和无绳电话

便携式装置和设备

微控制器系统

检测和报警应用

特点：

工作电源电压范围：2.7V 到 6V

低工作电流：7.3 微安(工作电压4V)

电源电压低至1.2V 时输出有效

四通道电压比较器

漏极开路输出

启动时间：15 毫秒（典型值）

输出端可以驱动LED 或与微处理器连接

比较器翻转阈值精度：2.5%

比较器的迟滞可以通过两个逻辑端口设置

输出闪烁控制功能

比较器翻转阈值控制功能

工作的环境温度范围：－40℃到85℃

16 管脚的TSSOP 封装

无铅

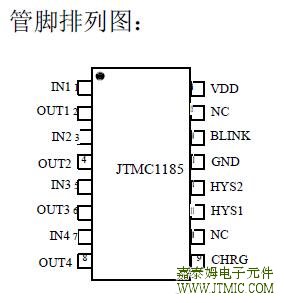

产品封装图：

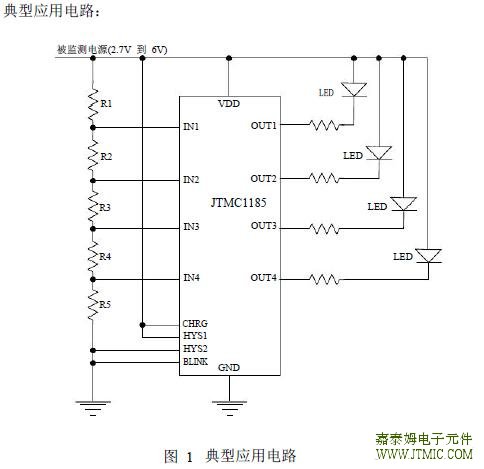

产品原理图：

电压检测芯片选型指南：

型号

工作电压范围

检测阈值

工作电流

其它功能

封装

JTMC61C

1.15V 到 5.5V

1.6V-5.5V

4uA

◆

迟滞：5%

SOT23-3

JTMC301

2.7V 到 6V

外部设置

1.8uA

◆	一个电压比较器
◆	60毫秒延时
◆	CMOS输出
◆	可检测多节,多种电池电压

SOT23-5

JTMC302

1.9 到6V

外部设置

9.5uA

◆	阈值检测精度：±2%
◆	迟滞消除了检测输出紊乱
◆	迟滞可以调整
◆	CMOS输出
◆	提供低有效和高有效检测输出
◆	VCC=3V时，工作电流9.5μA
◆	对短时间电源瞬态过滤功能

SOT23-6

JTMC303

1.9 到6V

外部设置

11uA

◆	双通道，低功耗，高精度电压比较器
◆	迟滞消除了检测输出紊乱
◆	迟滞:7.5%
◆	CMOS输出
◆	提供低有效和高有效检测输出
◆	VCC=3.7V时，工作电流11μA
◆	对短时间电源瞬态过滤功能

SOT23-6

JTMC305

1.9 到6V

外部设置

11uA

◆	双通道，低功耗，高精度电压比较器
◆	迟滞消除了检测输出紊乱
◆	迟滞:7.5%
◆	漏极开路输出
◆	提供低有效和高有效检测输出
◆	VCC=3.7V时，工作电流11μA
◆	对短时间电源瞬态过滤功能

SOT23-6

JTMC1185

2.7V 到 6V

外部设置

7.5uA

◆	四个电压比较器
◆	上电延时 16ms( 典型值 )
◆	可通过管脚设置比较器迟滞
◆	漏极开路输出
◆	可设置指示灯闪烁
◆	可用于电池电量粗略指示

TSSOP16
