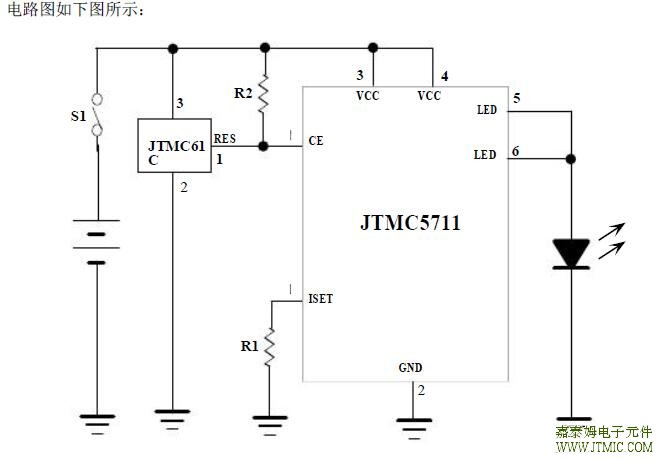

恒流驱动 LED 手电筒技术方案 概述： 本文介绍一款由单节锂电池供电的采用嘉泰姆有限公司的 JTMC5711 和 JTMC61JTMC33 构成的恒 流驱动 LED 手电筒方案，其中 JTMC5711 用于 LED 恒流驱动，JTMC61JTMC33 用于电池低电压检测，此方 案具有 LED 恒流驱动，电池低电压检测并自动关断，功耗低，应用简单，外部元件少等优点。 电路描述： JTMC5711 用来实现 LED 恒流驱动，JTMC61 JTMC33 用来检测电池电压。当电池电压下降到低于 3.3V 时， JTMC61 JTMC33 的 RES 管脚输出低电平，关断 JTMC5711 的输出，此时全部电路消耗电流小于 15uA；当电 池电压上升到 3.47V 以上时，JTMC61JTMC33 的 RES 管脚输出高电平，允许 JTMC5711 正常工作。 电路图如下图所示：  图 1 使用 JTMC5711 的恒流驱动 LED 手电筒技术方案 在图 1 中，
电阻 R1 设置 LED 恒流电流，公式为 Iled=1800/R1；
电阻 R2 为 JTMC61JTMC33 的 RES 管脚上拉电阻，其电阻值可以在 200K 到 1M 之间选取。R2 电 阻值越小，在 JTMC61JTMC33 输出低电平时其消耗的电流越大，可靠性越高。 参阅的资料：1.：JTMC5728,JTMC5711亮度发光二极管(LED)驱动电路 2：JTMC61C高精度电压检测电路 本文中所描述的电路仅供参考，嘉泰姆有限公司对使用本文中所描述的电路不承担任何责任。 嘉泰姆有限公司保留对器件的设计或者器件的技术规格书随时做出修改而不特别通知的权利。 (责任编辑：oumao18) |
