太阳能 LED 灯技术方案

1、概述：
太阳能 LED 灯因其节能环保，应用方便和成本低廉等原因，得到了非常
广泛的应用。本文介绍三个技术方案，分别使用 JTMC3063，JTMC302，
JTMC951利用太阳能为锂电池充电，然后使用 JTMC951 驱动 LED。
(1) 产品要求：
LED 为 3806 的灯珠，共有 4 个，每个 LED 功率 64 毫瓦，晚上需要持
续亮灯 8 小时，白天利用太阳能板充电，假设光照时间 6 小时。
(2) 计算电池容量：
（a）4 个 LED 每晚消耗的能量: 4×0.064×8＝2.048 瓦时
（b）以转换效率 80%计，电池需要提供的能量：2.048÷0.8=2.56 瓦时
（c）单节锂电池平均电压按照 3.7V 计算：
2.56 瓦时的电池能量相当于 2.56÷3.7=692 毫安时，考虑到一定的裕量，电
池的容量应该在 1200毫安时以上。
(3) 计算太阳能板的功率：
每天充电 6 小时，需要提供电池消耗的能量，大约为 692 毫安时。以开路电
压为 5.5V 的太阳能板计算（最大功率点电压大约在 4.9V）：
太阳能板需要提供能量：0.692 安时×4.9＝3.39 瓦时
充电 6 小时，所以太阳能板的功率：3.39 瓦时÷6＝0.565W
考虑到天气因素，太阳能板的转换效率，并留有一定的裕量，太阳能板的功
率最小应该为 1.2W。

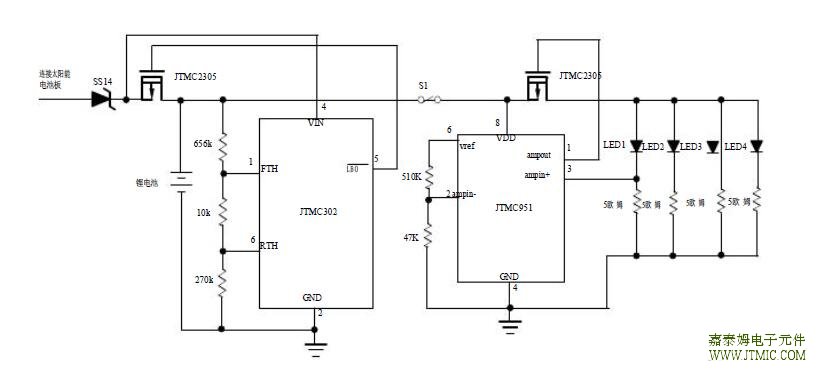

2、方案一：JTMC302＋JTMC951
JTMC302 作为充电管理电路，当电池电压上升到 4.2V 时，JTMC302 关断 JTMC2305，停止充电；当电
池电压下降到 4.05V 时，再次开始充电。
JTMC951 作为 LED 恒流驱动电路，4 个 LED 并联。LED 总电流 80 毫安。
此方案适用于太阳能板供电的应用，具有电路功耗低，外围元件少，应用简单，
成本最低，而且LED2，3 或 4 之中的任一个开路，不影响其它的 LED 状态。

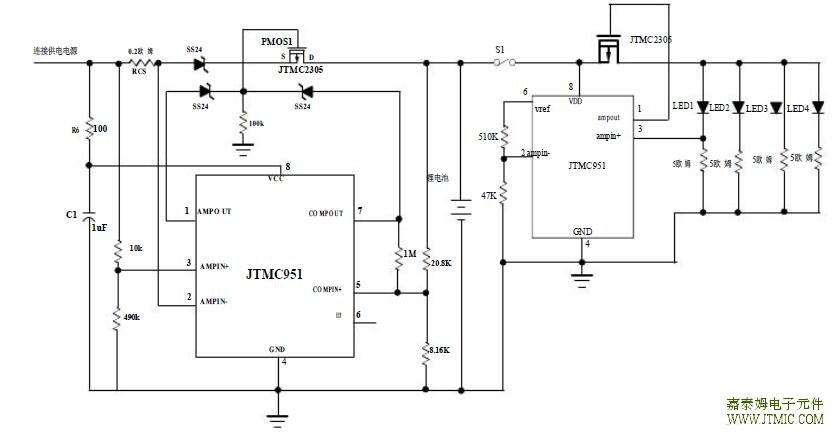

3、方案二：JTMC951+JTMC951
使用两个 JTMC951，第一个 JTMC951 作为充电管理电路，实现恒流充电
和电池电压检测。当电池电压上升到 4.2V 时，JTMC951 关断 JTMC2305，
停止充电；
当电池电压下降到 4.05V 时，再次启动充电。第二个 JTMC951 作为 LED
恒流驱动电路，4 个 LED 并联。LED 总电流 80 毫安。因为具有恒流充电功
能，此方案适用于采用太阳能板和适配器供电的应用，具有电路功耗低，外
围元件少，应用极其简单，成本较低。而且 LED2，3 或 4 之中的任一个开路，
不影响其它的LED 状态。

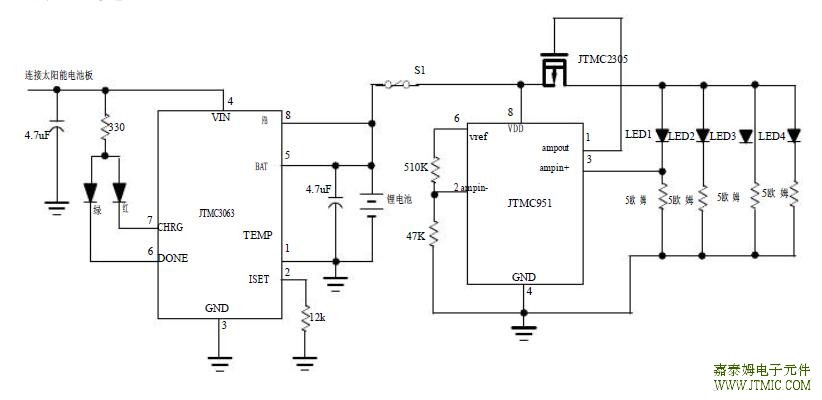

4、方案三： JTMC3063＋JTMC951
JTMC3063 用于充电管理，若不需要充电状态指示功能时，可以不用红绿
LED，然后把 JTMC3063的第 6 脚和第 7 脚接地。JTMC951 用于 LED 恒
流驱动，4 个 LED 并联。LED 总电流为 80mA此方案可实现涓流，恒流和
恒压充电控制，适用于适配器和太阳能板供电且使用适配器快速充电的应用，
具有外围电路少，应用简单，成本低等优点，而且 LED2，3 或 4 之中的任
一个开路，不影响其它的 LED 状态。

5.参考资料：
a.JTMC951详细资料：JTMC951单电源运算放大器，电压比较器和基准电压源

b.JTMC3063详细资料:JTMC3063 可用太阳能板供电的锂电池充电管理芯
c.JTMC3063详细资料:JTMC302 可调整迟滞的低功耗电池检测集成电路
