JTMC5728,JTMC5711多功能亮度发光二极管(LED)驱动集成电路

JTMC5728多功能高亮度发光二极管(LED)驱动集成电路

产品简介

规格书下载

免费样品申请

概述：

JTMC5728是一款工作于2.8V到6V的电流调制电路，恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发

光二极管。JTMC5728的LED端电流通过一个外部的电阻设置,电流范围为30mA到1.5A。芯片内部集成有功率晶体管，大大减少

了外部元器件的数目。芯片内部还集成有状态寄存器和振荡器等电路，在按键输入管脚和定时电容连接管脚的配合下，

JTMC5728可以控制LED在强光、弱光、爆闪和关断四个状态中的三个或四个状态之间依次循环, 非常适合手电筒的应用。

其它功能包括芯片温度调制，芯片使能输入端等。

JTMC5728采用散热能力增强型的8管脚SOP8封装。

应用：

手电筒

高亮度发光二极管(LED)驱动

发光二极管(LED)头灯

应急灯及照明灯具

特点：

工作电压范围：2.8V 到 6V

工作模式：

强光，弱光，爆闪，关断四个状态循环

强光，弱光，关断三个状态循环

强光，爆闪，关断三个状态循环

芯片内部集成有功率晶体管

低压差：0.4V@1.5A

LED 管脚输出电流可达1.5A

输出电流精度：±5%

芯片温度调制功能

工作的环境温度范围：－40℃到85℃

采用8管脚的SOP8封装

产品无铅，满足rohs，无卤素

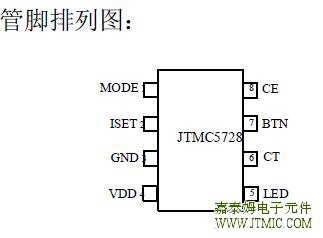

产品封装图：

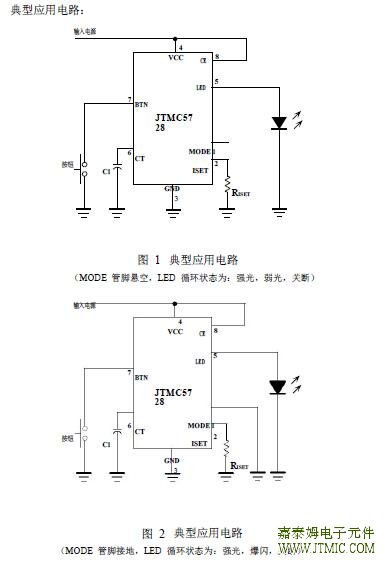

产品原理图：

产品LED驱动电路选择指南：

型号

工作模式

最大LED电流

其它功能

封装

JTMC5502

线性模式

◆	工作电压范围：4V 到 32V
◆	可设置的 LED 电流达1A
◆	内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
◆	芯片内部集成有 130Hz PWM 信号产生电路
◆	可用模拟和 PWM 信号实现LED 亮度控制,
	可实现剧院调光效果
◆	外部 PWM 信号频率范围：80Hz 到 400Hz
◆	LED 电流检测电压150毫伏,降低了功耗
◆	LED 电流精度：±5%
◆	高压芯片使能输入端，可作为调光端口
◆	为多个 JTMC5501 并联使用的电流均衡功能
◆	热调制功能
◆	工作环境温度范围：－40℃ to 85℃

SOP8或DFN8

JTMC5501

线性模式

1.5A

◆	工作电压范围：4V 到 32V
◆	可设置的 LED 电流达1A
◆	内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
◆	LED 电流检测电压150毫伏,降低了功耗
◆	LED 电流精度：±5%
◆	高压芯片使能输入端，可作为调光端口
◆	为多JTMC5501 并联使用的电流均衡功能
◆	热调制功能
◆	工作环境温度范围：－40℃ to 85℃

SOP8或DFN8

JTMC5820

开关模式

最高输出功率25W

◆	高端电流检测
◆	可以采用PWM调光或模拟调光方式
◆	滞环控制：响应速度快，无需补偿
◆	PWM调光频率最高20kHz
◆	恒流输出，±5%电流精度
◆	高达25W输出功率

SOT23-6

JTMC5711

线性模式

1.5A

◆	内部集成有功率管
◆	温度调制
◆	LED电流可通过外部电阻设置

SOP8

JTMC5728

线性模式

1.5A

◆	内部集成有功率管
◆	温度调制
◆	LED电流可通过外部电阻设置
◆	具有强光,弱光,爆闪和关断工作模式
◆	具有强光,弱光和关断工作模式
◆	具有强光,爆闪和关断工作模式

SOP8

JTMC5611

线性模式

800mA

◆	内部集成有功率管
◆	过温保护
◆	LED电流可通过外部电阻设置

SOT89-5

JTMC5612

线性模式

1000mA

◆	内部集成有功率管
◆	过温保护
◆	LED电流可通过外部电阻设置

TO252-5
