JTMC5820高端电流检测开关式高亮度 LED 驱动集成电路

产品简介

规格书下载

免费样品申请

概述：

JTMC5820 是一款工作于4V到28V的降压型恒流高亮度LED驱动集成电路。 LED电流通过一个外部电流检测通电阻设置，精度可

达5%。通过DIM 管脚可以实现LED亮度调整功能，调光方式可以是PWM调光，也可以是模拟调光。

由于采用滞环控制方式，JTMC5820对负载瞬变具有非常快的响应速度，对输入电压具有高的抑制比。电感电流纹波为20%。

最高工作频率可达2MHz。工作温度范围从-40℃到85℃。

JTMC5820采用6管脚的SOT23封装。

应用：

建筑，工业，环境照明

汽车尾灯，雾灯，RCL，DRL

MR16 及其他LED 灯

指示灯，应急灯

手电筒

特点：

工作电压范围：4V 到 28V

高端电流检测

可以采用PWM调光或模拟调光方式

PWM调光频率最高20kHz

滞环控制：响应速度快，无需补偿

高达2MHz工作频率

恒流输出，±5%电流精度

高达25W输出功率

5V，5mA内部稳压器

工作温度范围：－40℃到85℃

6管脚SOT23封装

产品无铅，满足rohs指令要求，不含卤素

产品封装图：

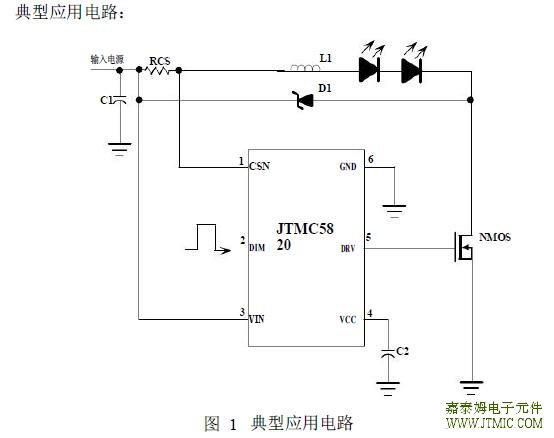

产品原理图：

LED驱动芯片选型:

型号

工作模式

最大LED电流

其它功能

封装

JTMC5502

线性模式

◆	工作电压范围：4V 到 32V
◆	可设置的 LED 电流达1A
◆	内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
◆	芯片内部集成有 130Hz PWM 信号产生电路
◆	可用模拟和 PWM 信号实现LED 亮度控制,
	可实现剧院调光效果
◆	外部 PWM 信号频率范围：80Hz 到 400Hz
◆	LED 电流检测电压150毫伏,降低了功耗
◆	LED 电流精度：±5%
◆	高压芯片使能输入端，可作为调光端口
◆	为多个 JTMC5501 并联使用的电流均衡功能
◆	热调制功能
◆	工作环境温度范围：－40℃ to 85℃

SOP8或DFN8

JTMC5501

线性模式

1.5A

◆	工作电压范围：4V 到 32V
◆	可设置的 LED 电流达1A
◆	内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
◆	LED 电流检测电压150毫伏,降低了功耗
◆	LED 电流精度：±5%
◆	高压芯片使能输入端，可作为调光端口
◆	为多JTMC5501 并联使用的电流均衡功能
◆	热调制功能
◆	工作环境温度范围：－40℃ to 85℃

SOP8或DFN8

JTMC5820

开关模式

最高输出功率25W

◆	高端电流检测
◆	可以采用PWM调光或模拟调光方式
◆	滞环控制：响应速度快，无需补偿
◆	PWM调光频率最高20kHz
◆	恒流输出，±5%电流精度
◆	高达25W输出功率

SOT23-6

JTMC5711

线性模式

1.5A

◆	内部集成有功率管
◆	温度调制
◆	LED电流可通过外部电阻设置

SOP8

JTMC5728

线性模式

1.5A

◆	内部集成有功率管
◆	温度调制
◆	LED电流可通过外部电阻设置
◆	具有强光,弱光,爆闪和关断工作模式
◆	具有强光,弱光和关断工作模式
◆	具有强光,爆闪和关断工作模式

SOP8

JTMC5611

线性模式

800mA

◆	内部集成有功率管
◆	过温保护
◆	LED电流可通过外部电阻设置

SOT89-5

JTMC5612

线性模式

1000mA

◆	内部集成有功率管
◆	过温保护
◆	LED电流可通过外部电阻设置

TO252-5
