多功能 LED 手电筒技术方案

概述：

本文介绍一款由单节锂电池供电的采用嘉泰姆电子有限公司的 JTMC5728 和 JTMC61JTMC33 构成的多
功能 LED 手电筒技术方案，其中 JTMC5728 用于 LED 恒流驱动和手电筒状态控制，JTMC61JTMC33 用于电
池低电压检测，此方案除了具有 LED 恒流驱动，电池低电压检测并自动关断，功耗低，应用简单，外
部元件少等优点，还可以实现强光，弱光，爆闪，关断等四个状态之间切换。

电路描述：

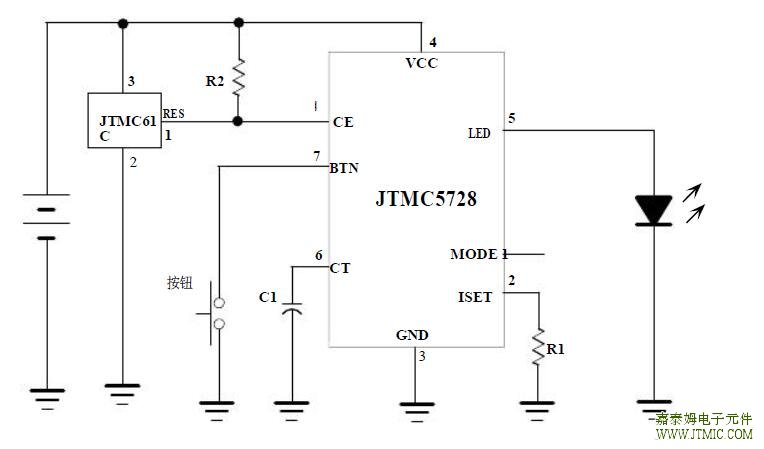

由 JTMC5728 和 JTMC61 JTMC33 构成的多功能手电筒电路由下图所示。JTMC5728 除了实现 LED 恒流驱动
以外，还可以控制手电筒在强光，弱光，爆闪，关断等三个或四个状态之间切换。JTMC61JTMC33 用于检
测电池电压，当电池电压低于 3.3V 时，RES 管脚输出低电平，关断 JTMC5728 的输出，此时全部电路消
耗电流小于 40uA；当电池电压上升到 3.47V 以上时，JTMC61JTMC33 的 RES 管脚输出高电平，允许 JTMC5728
正常工作。

在图中，

电阻 R1 设置 LED 电流，公式为 Iled=1800/R1；
电阻 R2 为 JTMC61JTMC33 RES 管脚的上拉电阻，其电阻值可以在 200K 到 1M 之间选取。R2 电
阻值越小，在 JTMC61JTMC33 输出低电平时其消耗的电流越大，可靠性越高；
JTMC5728 的 MODE 管脚用于工作模式选择

1)当 MODE 管脚接地时，JTMC5728 在强光，爆闪和关断三个状态之间循环
2)当 MODE 管脚悬空时，JTMC5728 在强光，弱光和关断三个状态之间循环
3)当 MODE 管脚接 VCC 时，JTMC5728 在强光，弱光，爆闪和关断四个状态之间循环

按钮为状态选择输入端，按键一次，LED 状态根据 MODE 管脚设置的模式依次改变；

C1 为爆闪状态周期设置电容，Period＝128×105C (秒)

设计实例：

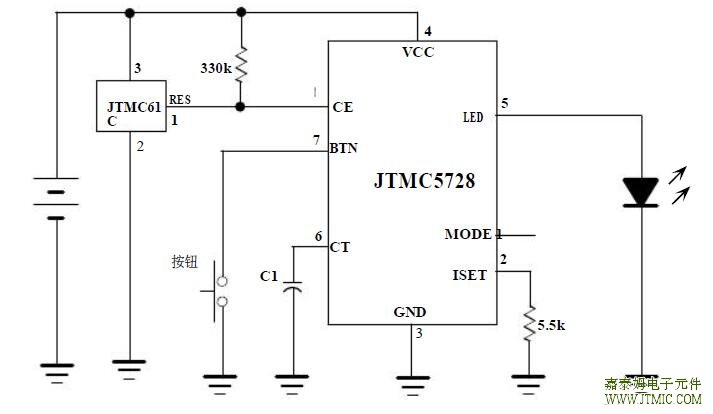

下面实例应用要求为：LED电流为330mA，电池电压低于3.3V，关断LED驱动。连续按下按钮时，手电
筒在强光、弱光、关断等三个状态之间循环。

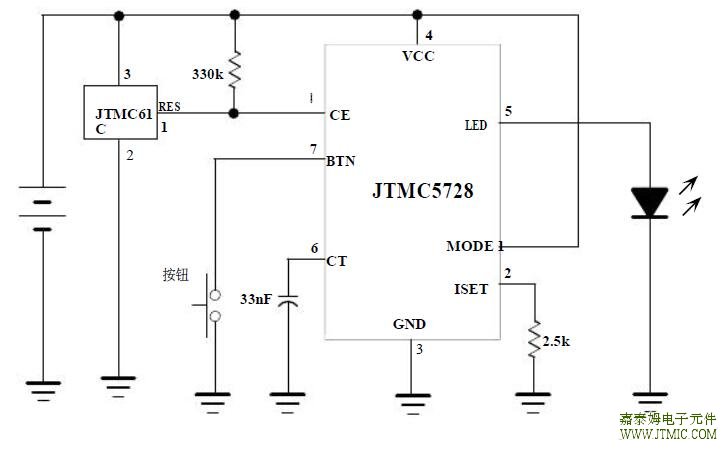

下面实例应用要求为：驱动电流为700mA，电池电压低于3.3V，关断LED驱动。连续按下按钮时，手电
筒在强光，弱光，爆闪、关断等四个状态之间循环，爆闪周期为0.5s。

参阅的资料：1.：JTMC5728,JTMC5711亮度发光二极管(LED)驱动电路
2：JTMC61C高精度电压检测电路 (责任编辑：oumao18)
