一,产品概述(General Description)
JTM4062B 是 PWM 降压模式两节锂电池充电管理集成电路，独立对两
节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。
JTM4062B 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在
恒压充电模式，JTM4062B将电池电压调制在 8.4V，也可以通过一个外部电
阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。对于深度
放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，JTM4062B
用所设置的恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充
电电流逐渐减小，当充电电流降低到恒流充电电流的16%时，充电结束。在充
电结束状态，如果电池电压下降到恒压充电电压的95.5%，自动开始新的充电
周期。当输入电源掉电或者输入电压低于电池电压时，JTM4062B自动进入睡
眠模式。其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。
JTM4062B 采用 10 管脚 SSOP 封装。
二.产品特点(Features)
宽输入电压范围：6.6V 到 30V
对两节锂电池完整的充电管理
充电电流可达 4A
PWM 开关频率：300KHz
恒压充电电压可用电阻向上调整
恒压充电电压精度： ±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃ 到 ＋85℃
采用 10 管脚 SSOP 封装
产品无铅，满足 Rohs，不含卤素
三,应用范围 (Applications)
便携式工业和医疗仪器
电动工具
独立电池充电器
四.技术规格书下载（产品PDF）
五,产品封装图 (Package)
|
管脚序号 |
名称 |
说明 |
|
1 |
VG |
内部电压调制器输出。为内部驱动电路提供电源，在 VG 管脚和
VCC 管脚之间需要接一个 100nF 的电容。 |
|
2 |
GND |
地。输入电源的负输入端和电池负极。 |
|
3 |
CHRG |
充电状态指示端。漏极开路输出。在充电状态，内部晶体管将此
管脚拉到低电平；否则，此管脚为高阻状态。 |
|
4 |
DONE |
充电结束指示端。漏极开路输出。在充电结束状态，内部晶体管
将此管脚拉到低电平；否则，此管脚为高阻状态。 |
|
5 |
COM |
回路补偿输入端。在此管脚到地之间串联连接一个 120Ω 的电阻
和一个 220nF 的电容。 |
|
6 |
FB |
电池电压检测输入端。此管脚用于检测电池正极的电压。如果在
FB 管脚和 BAT 管脚之间接一个电阻，可以向上调整恒压充电电
压。 |
|
7 |
BAT |
电池正极连接端和充电电流检测负输入端。此管脚连接到电池
的正极。同时，此管脚和CSP管脚测量电流检测电阻RCS两端的
电压，并将此电压信号反馈给HM4062B进行电流调制。 |
|
8 |
CSP |
充电电流检测正输入端。此管脚和BAT管脚测量电流检测电阻
RCS两端的电压，并将此电压信号反馈给HM4062B |
|
9 |
VCC |
外部电源正极输入端。VCC 也是内部电路的电源。此管脚到地
之间需要接滤波电容。 |
|
10 |
DRV |
栅极驱动端。驱动片外 P 沟道 MOS 场效应晶体管的栅极。 |

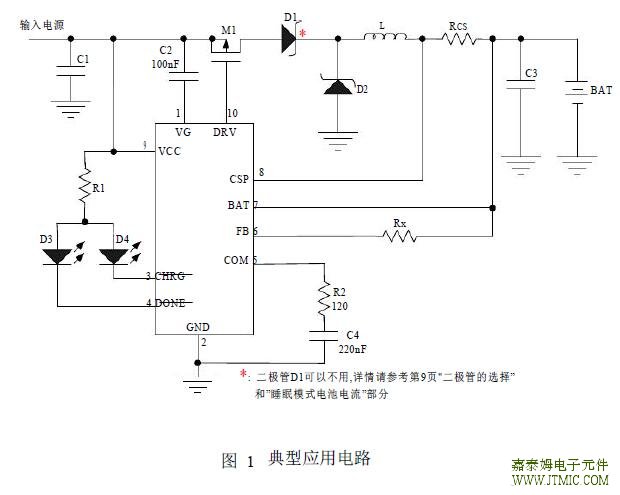

六.电路原理图
七,功能概述
JTM4062B是PWM降压型两节锂电池充电管理集成电路，具有 涓流，恒流和恒压充电模式。恒流充电电流由CSP
管脚和BAT管脚之间的电流检测电阻RCS设置。在恒压充电模式，恒压充电电压可以通过BAT管脚和FB管脚
之间的电阻向上调整；当BAT管脚直接连接到FB管脚时，恒压充电电压为8.4V，精度为1%。
当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，JTM4062B正常工作。如果电池电压低于涓流充电阈
值，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的17.5%。当电池电压大于涓流
充电阈值，充电器进入恒流充电模式，此时充电电流由内部的120mV基准电压和一个外部电阻RCS设置，即
充电电流为120mV/RCS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐
渐减小。在充电状态，漏极开路输出
管脚内部的晶体管导通，输出低电平，以指示充电状态。当充电电
流减小到恒流充电电流的16%时，充电结束，DRV管脚输出高电平。漏极开路输出
管脚内部的晶体管关
断，输出为高阻态；另一个漏极开路输出
管脚内部的晶体管导通，输出低电平，以指示充电结束状态。
在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电
阈值，那么也将自动开始新的充电周期。
当输入电压掉电时，JTM4062B自动进入睡眠模式，内部电路被关断。
JTM4062B内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果
BAT管脚电压上升到恒压充电电压的1.07倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电
器暂时停止，直到BAT管脚电压回复到恒压充电电压的1.02倍以下。在某些情况下，比如在电池没有连接到
充电器上，或者电池突然断开，BAT管脚的电压可能会达到过压保护阈值，此为正常现象。
八,相关芯片选择指南
|
开关模式单节锂电充电IC |
|
|
|
|
|
产品型号 |
输出 |
输入 |
最大充 |
充电 |
充电截 |
精度 |
涓流电 |
功耗 |
封装 |
状态 |
替代型号 |
|
电压 |
电压 |
电电流 |
类型 |
止电压 |
截止电压 |
形式 |
|
JTM4050 |
4.19V |
4.5-6.5V |
2A |
开关式 |
4.19V |
±1% |
2.9V |
3mA |
ESOP-8 |
量产 |
|
|
单节锂 |
|
电充电 |
|
JTM4050B |
4.2V |
3.8-6.5V |
2.5A |
开关式 |
4.2V |
±1% |
2.9V |
190uA |
ESOP8 |
量产 |
|
|
单节锂 |
|
电充电 |
|
同步整流 |
|
JTM4050C |
4.35V |
3.8-6.5V |
2.5A |
开关式 |
4.35V |
±1% |
2.9V |
190uA |
ESOP8 |
量产 |
4.35V/三星电芯 |
|
单节锂 |
充电应用 |
|
电充电 |
|
|
同步整流 |
|
|
JTM4052 |
4.2V |
4.5-5.5V |
2.5A |
开关式 |
4.2V |
±1% |
2.9V |
70uA |
ESOP8 |
量产 |
|
|
单节锂 |
|
电充电 |
|
同步整流 |
|
JTM4052B |
4.35V |
4.4-5.5V |
2.5A |
开关式 |
4.35V |
±1% |
2.5V |
70uA |
ESOP8 |
量产 |
4.35V/三星电芯 |
|
单节锂 |
充电应用 |
|
电充电 |
|
|
同步整流 |
|
|
JTM4053 |
4.2V |
4.5-28V |
扩流4A |
开关式 |
4.2V |
±1% |
2.9V |
1mA |
SSOP-10 |
量产 |
|
|
单节锂 |
|
电充电 |
|
|
|
我司的JTM4054/SOT-25有以下优点： |
|
1.各脚ESD电压都在3000V以上。 |
|
|
2.充电完成以后充电指示灯彻底熄灭，没有弱亮状态。 |
|
|
3.充电完成以后电池反向漏电流小于3UA。 |
|
|
4.封装材料采用独有的散热材料，实际最大充电电流可达800MA。 |
|
|
|
5.封装采用7根25UM的金线。 |
|
|
6.输出电压为标准的4.20V+-1%。 |
|
|
7.工作温度范围：-40°C---+85°C. |
|
|
8.我司的JTM4054出移动电源、充电器等要求大充电电流的场合有优势。 |
|
|
9.和市场那种低端的只有400mA/充满电灯不灭的产品不同的。 |
|
|
|
|
|
我司的JTM4056/SOP8-PP有以下优点： |
|
|
1.可编程的最大充电电流可达1.5A。 |
|
|
2.双灯指示，充电状态双输出，带未接电池和故障状态指示。 |
|
|
3.带锂电池反接保护功能。 |
|
|
4.输出电压为标准的4.20V+-1%。 |
|
|
5.输入电压范围4.0-8.0V,耐压可达8V. |
|
|
6.工作温度范围：-40°C---+85°C. |
|
|
7.各脚ESD电压都在3000V以上。 |
|
|
8.我司的JTM4056出移动电源、充电器等要求大充电电流的场合有优势。 |
|
|
9.和市场那种低端的只有800mA产品不同的。 |
|
|
|
|
|
产品应用： |
|
|
|
|
1.手机智能充电器 |
|
|
|
|
2.MP3/MP4/MP5/PMP 播放器 |
|
|
|
3.MID/UMPC |
|
|
|
4.数码相机、数码相框、摄像机 |
|
|
|
5.移动电源 |
|
|
6.电子烟 |
|
|
7.蓝牙耳机 |
|
|
|
|
|
|
|
|
|
2节锂电充电IC |
|
|
|
|
|
|
型号 |
电池数量 |
工作模式 |
工作电压 |
最大 |
工作电流 |
恒流恒压 |
输出电压 |
开关频率 |
封装 |
|
|
|
充电电流 |
精度 |
|
|
|
JTM8203 |
两节 |
线性，内置MOS |
9V-16V |
1A |
0.26mA |
1% |
8.4V |
|
SOP-8L |
|
|
|
JTM8202 |
两节 |
开关式，内置MOS |
9V-16V |
2A |
0.26mA |
1% |
8.4V |
780KHz |
SOP-8L |
|
|
|
JTM8207 |
两节 |
开关式，外置MOS |
8.9V-20V |
2A |
3.5mA |
1% |
8.4V |
500KHz |
SOP-8L |
|
|
|
JTM4060 |
单节/两节 |
开关式，外置MOS |
最大20V |
3A |
|
1% |
4.2V/CELL |
600KHz |
MSOP-10 |
|
|
|
JTM4061 |
单节/两节 |
开关式，外置MOS |
4.5V-12V |
2A |
5mA |
1% |
4.175V/CELL |
400KHz |
TSSOP-14 |
|
|
|
JTM4062 |
两节 |
开关式，外置MOS |
7.5V-28V |
5A |
1.55mA |
1% |
8.4V |
300KHz |
TSSOP-16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
多节锂电充电IC |
|
|
|
|
|
|
型号 |
电池数量 |
工作模式 |
工作电压 |
最大 |
工作电流 |
恒流恒压 |
输出电压 |
开关频率 |
封装 |
|
|
|
充电电流 |
精度 |
|
|
|
JTM4063 |
三节 |
开关式，外置MOS |
7.5V-28V |
5A |
1.75mA |
1% |
12.6V |
300KHz |
TSSOP-16 |
|
|
|
JTM4064 |
四节 |
开关式，外置MOS |
7.5V-28V |
5A |
1.95mA |
1% |
16.8V |
300KHz |
TSSOP-16 |
|
|
|
JTM4065 |
1-6节可设置 |
开关式，外置MOS |
7.5V-28V |
5A |
1.7mA |
1% |
可调 |
300KHz |
TSSOP-16 |
|
|
|
|
|
|
|
|
|
|
型号 |
输入电压 |
最大充电电流 |
充电类型 |
单节截止电压 |
封装形式 |
|
|
|
|
|
|
|
JTM4058 |
2.6-7.5V |
250mA |
1到8节镍镉/镍氢电池充电IC |
1.35V |
SOP-8 |
|
|
|
|
|
|
|
JTM4059 |
2.3-6.5V |
1.2A |
1到3节镍镉/镍氢/镍锌电池充电IC |
1.35V |
ESOP8 |
|
|
|
|
|
|
|
JTM4059B |
3.1-6.5V |
1A |
1到4节镍镉/镍氢电池充电IC |
1.35V |
ESOP8 |
|
|
|
|
|
|
|
JTM4068 |
7.5-28V |
扩流5A |
2-17节镍氢电池充电IC |
1.35V |
TSSOP16 |
|
|
|
|
|
|
|
JTM4067 |
7.5-28V |
扩流5A |
单节/多节铅酸电池充电IC |
3.6V |
TSSOP16 |
|
|
|
|
|
|
