JTMA8511 是开关式、同步整流单节锂电池充电管理芯片,采用峰值电流模控制的 BUCK 拓扑结构

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMA8511 是开关式、同步整流单节锂电池充电管理芯片,采用峰值电流模控制的 BUCK
拓扑结构，最大充电电流可达 2.5A. JTMA8511 通过恒压控制环（CV）和恒流控制环（CC）
来调整锂电池充电电压和恒流充电电流.JTMA8511 集成电池过温保护、充电时间限制、输出
短路等保护功能，通过 NTC 检测电池温度，可以实现电池过热保护功能，两个 LED 指示灯
指示电池充电状态.JTMA8511 采用 16 脚 T-SSOP 封装
二.产品特点(Features)

● 充电电压精度 0.5%
● 最大充电电流 2.5A
● 同步整流
● 自耗电小于 2uA
● 电阻可编程调节恒流充电电流
● 开关频率 500KHZ
● 适用于单节锂电池充电
● 软启动
● 电池过温保护
● 芯片过热保护
● 状态指示
● 环境温度范围: -20℃～70℃
● 16 脚 T-SSOP 封装
三,应用范围 (Applications)

●手持设备
●MID
●移动 DVD
●笔记本
四.技术规格书下载（产品PDF）

JTMA8511A

五,产品封装图 (Package)

PIN#	名称	I/O	描述
1	______ EOC	O	漏极输出，外接绿色 LED 灯，充电截止下拉，其他为高阻态
2	______ CHG	O	漏极输出，外接红色 LED 灯，正常充电下拉；异常情况，输出周期 0.5 秒的脉冲
3	SLP	I	漏极输出，当输入电压低于电池电压时，保持高阻态
4	AVIN	I	模拟电源输入
5	VAD	I	满充电压微调管脚.
6	GND	I	地
7	ISET	O	与地之间外接电阻，设置恒流充电电流.
8	COMP		环路补偿管脚
9	TS	I	NTC 温度检测输入脚
10	TIMER		外接电容，调节时钟周期，控制充电总时间
11	SNS	I	充电电流检测正端输入. 在 SNS 与 BAT 管脚之间连接检流电阻 Rsns.
12	BAT	I	电池输入端
13	GND	I	地
14	PVIN	I	功率电源输入
15	DLO	O	同步功率管驱动
16	DHI	O	充电功率管驱动

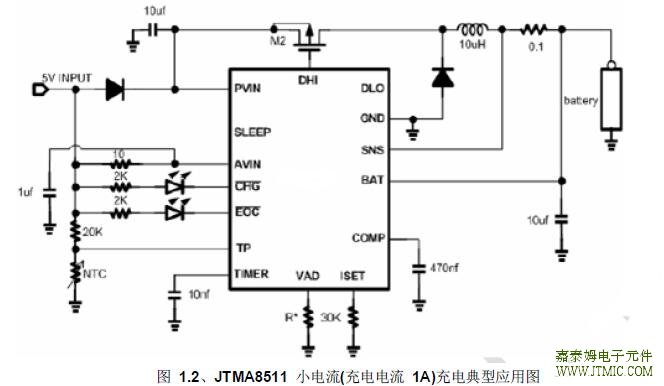

六.电路原理图

七,功能概述

充电过程
完整的充电过程可分为三个阶段：预充电、恒流充电(CC)、恒电压充电(CV).当电池电压低于 VLOWV，芯片对电池进行涓
流充电，即预充电，充电电流为恒流充电的 1/5.如果预充电时间超过 30 分钟，将会触发“TIMEOUT”信号，芯片停止充电.
当电池电压高于 VLOWV,将进入恒电流充电阶段.在恒流充电阶段，充电电流恒定,电池电压会快速上升. 当充电电流开始
下降，充电进入恒压充电阶段. 当充电电流下降到恒流充电电流的 1/8，JTMA8511 给出 “充电结束” (EOC)信号
八,相关芯片选择指南

Part number	Switching freq(kHz)	Vin(max)(v)	Cells	Integrated FET	Charge current(max)(mA)	Control topology	Package
JTMA8512	400	18	2	NO	2000	Switch mode	TSSOP-14
JTMA8513	400	4.5-12	1~2	NO	开关式单节、双节锂电池充电管理芯片.2A充电电流	SWITCH-MODE	TSSOP-14
JTMA6100/JTMA6100S					开关式内置功率管、单节2.0A 锂电池充电管理芯片
JTMA8826					2A充电、3A升压输出	移动电源二合一芯片	TSSOP16
JTMA308	400	16	2	N	2000	Switch mode	SOP14
JTMA8511	500	6.5	1	NO	2500	Switch mode	TSSOP16
JTMA8521		7.5	1	Yes	600	Linear	MSOP-8
