The JTM4435B uses advanced trench technology to provide exc

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

The JTM4435B uses advanced trench technology to provide excellent RDS(ON), low gate charge and operation with gate voltages as low as 4.5V.

二.产品特点(Features)

● VDS = -30V,ID = -9.1A
RDS(ON) < 35mΩ @ VGS=-4.5V
RDS(ON) < 22mΩ @ VGS=-10V
● High Power and current handing capability
● Lead free product is acquired
● Surface Mount Package

三,应用范围 (Applications)

●Battery Switch
●Load switch
●Power management

四.技术规格书下载（产品PDF）

JTM4435B

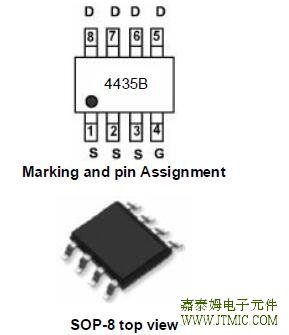

五,产品封装图 (Package)

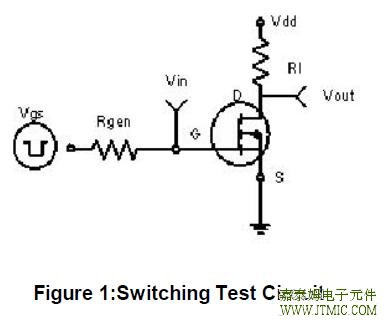

六.电路原理图

七,功能概述

Parameter	Symbol	Limit	Unit
Drain-Source Voltage	VDS	-30	V
Gate-Source Voltage	VGS	±20	V
Drain Current-Continuous	ID	-9.1	A
Drain Current-Pulsed (Note 1)	IDM	-50	A
Maximum Power Dissipation	PD	3.1	W
Operating Junction and Storage Temperature Range	TJ,TSTG	-55 To 150	℃

八,相关芯片选择指南

单P沟道低压MOS场效应管

型号	沟道	VDS	VGS	VTH	ID	IDM	RDS(on)	封装	状态	直接替代型号
		(Max)			(Max)		(Max)
JTM2301/A	P沟道	-20V	-10V	-0.7V	-3A	-10A	65mΩ	SOT23	量产	Si2301/AP2301/SI2305/XP152A/
								SOT23-3L		IRLML6401/IRML6402/AO3423
JTM2301B	P沟道	-20V	-12V	-0.7V	-2.8A	-10A	83mΩ	SOT23	量产	Si2301/AP2301/XP152A/
										IRLML6402/AO3423
JTM2301C	P沟道	-12V	-12V	-0.7V	-2.8A	-10A	85mΩ	SOT23	量产	Si2301/AP2301/XP152A/
										IRLML6402/AO3423
JTM2305	P沟道	-20V	-12V	-0.7V	-4.1A	-15A	39mΩ	SOT23	量产	Si2305/AP2305/APM2305/
										IRLML6401/IRML6402/AO3423
JTM2333	P沟道	-12V	-12V	0.32V	6A	20A	30mΩ	SOT23-3L	量产	Si2333/IRLML6302
JTM2341/B	P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT23-3L	量产	WPM2341/Si2341/AO3401
								SOT23		AO3415/IRLML6401/SI2307
JTM3401/B	P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT23-3L	量产	AO3401/AO3415/IRLML6401
								SOT23		/IRLML6402/SI2307
JTM3401C	P沟道	-30V	-20V	-1.6V	-2.5A	-10A	72mΩ	SOT23	量产	AO3401/AO3407/AO3415/
										IRLML6401/IRLML6402/SI2307
JTM3407/B	P沟道	-30V	-20V	-1.5V	-4.2A	-20A	55mΩ	SOT23-3L	量产	AO3407/AO3415/IRLML6401
								SOT23		IRLML6402/SI2307
JTM3413/B	P沟道	-20V	-12V	-0.7V	-2.5A	-10A	118mΩ	SOT23-3L	量产	AO3413
								SOT23
JTM3415E	P沟道	-20V	-10V	-0.65V	-4.0A	-30A	34mΩ	SOT23-3L	量产	AO3415
	带ESD保护
JTM3421/B	P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT23-3L	量产	AO3421/AO3401/AO3415
								SOT23		WPM2341/IRLML6401/SI2307
JTM2319	P沟道	-40V	-20V	-1.5V	-5.3A	-20A	73mΩ	SOT-23-3L	量产	Si2319
JTM2309	P沟道	-60V	-20V	-1.0V	-1.8A	-7A	170mΩ	SOT-23-3L	量产	Si2309
JTM6401	P沟道	-30V	-20V	-1V	-5.0A	-30A	50mΩ	SOT23-6L	量产	AO6401/Si3481/APM2605/AO6405
										Si3455/SI3457/FDC634P/FDC636P
JTM9435	P沟道	-30V	-20V	-1.6V	-5.1A	-20A	48mΩ	SOP8	量产	CEM9435/APM9435/AP9435/
										Si9435/FDS9435/AO4405
JTM9435B	P沟道	-20V	-10V	-0.7V	-5A	-20A	60mΩ	SOP8	量产	CEM9435/APM9435/AP9435/
										Si9435/FDS9435/AO4405
JTM4435	P沟道	-30V	-20V	-1.5V	-9.1A	-50A	15mΩ	SOP8	量产	AO4435/CEM4435/APM4435/
										AP4435/Si4435/FDS4435
JTM4407	P沟道	-30V	-20V	-1.65V	-12A	-60A	14mΩ	SOP8	量产	AO4407/CEM4407/APM4407/
										AP4407/Si4407/FDS4407
JTM4409	P沟道	-30V	-20V	-1.75V	-15A	-80A	8mΩ	SOP8	量产	AO4409/AO4407/AO4435/CEM4435
										APM4435/AP4435/Si4435/FDS4435
JTM4443	P沟道	-40V	-20V	-1.5V	-6A	-24A	73mΩ	SOP8	量产	AO4443
										IRF7241
JTM4485	P沟道	-40V	-20V	-2.0V	-15A	-60A	30mΩ	SOP8	量产	AO4485
										IRF7240
JTM4441	P沟道	-55V	-20V	-2.6V	-5A	-25A	64mΩ	SOP8	量产	AO4441/AO4421/
										AO4443
JTM5853	P沟道+肖特基	22V	8V	0.69V	3A	12A	110mΩ	DFN2*3-8	量产	Si5853/AON4703/NHPD4P02
JTM16P12D	P沟道	12V	12V	0.7V	16A	65A	18mΩ	DNF2*2-6	量产	AON2701/AON2401/3/5/IRLHS2242

双P沟道低压MOS场效应管

型号	沟道	VDS	VGS	VTH	ID	IDM	RDS(on)	封装	状态	直接替代型号
		(Max)			(Max)		(Max)
JTM4953	双P沟道	-30V	-20V	-1.6V	-5.1A	-20A	48mΩ	SOP8	量产	CEM4953/APM4953/AP4953
										Si4953/AO4801/AO4803
JTM4953B	双P沟道	-20V	-10V	-0.7V	-5A	-20A	60mΩ	SOP8	量产	CEM4953/APM4953/AP4953
										Si4953/AO4801/AO4803
JTM4953C	双P沟道	-27V	-20V	-1.1V	-5A	-20A	52mΩ	SOP8	量产	CEM4953/APM4953/AP4953
										Si4953/AO4801/AO4803
JTM4805	双P沟道	-30V	-20V	-1.5V	-9.1A	-50A	15mΩ	SOP8	量产	AO4805/AO4821
JTM4803	双P沟道	-55V	-20V	-2.6V	-5A	-25A	64mΩ	SOP8	量产	AO4803/AO4801
JTM6801	双P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT-26	量产	AO6801/AO6801A

单N沟道低压MOS场效应管

型号	沟道	VDS	VGS	VTH	ID	IDM	RDS(on)	封装	状态	直接替代型号
		(Max)			(Max)		(Max)
JTM2302/A	N沟道	20V	10V	0.75V	3A	10A	30mΩ	SOT23	量产	Si2302/AP2302/XP151A
								SOT23-3L		APM2314/IRLML2502
JTM2302B	N沟道	20V	12V	0.85V	2.5A	10A	46mΩ	SOT23	量产	Si2302/AP2302/XP151A
										APM2314/IRLML2502
JTM2306/A	N沟道	30V	12V	0.9V	5.8A	22A	25mΩ	SOT23	量产	AP2306/SI2306
								SOT23-3L		APM2306/WNM2306
JTM2300/B	N沟道	20V	12V	0.65V	4.5A	13.5A	22mΩ	SOT23	量产	AP2312/SI2312
								SOT23-3L		SI2300/AP2300
JTM2312/B	N沟道	20V	12V	0.65V	4.5A	13.5A	22mΩ	SOT23	量产	AP2312/SI2312
								SOT23-3L		SI2300/AP2300
JTM2314/B	N沟道	20V	12V	0.65V	4.5A	13.5A	22mΩ	SOT23	量产	AP2314/SI2314
								SOT23-3L		SI2312/AP2312
JTM3400/B	N沟道	30V	12V	0.9V	5.8A	30A	25mΩ	SOT23	量产	AO3400/AO3402/AP2306
								SOT23-3L		SI2306/APM2306/WNM2306
JTM3400C	N沟道	30V	20V	1.5V	3.6A	15A	40mΩ	SOT23	量产	AO3400/AO3402/AO3406/AP2306
										SI2306/APM2306/WNM2306
JTM3406/B	N沟道	30V	20V	1.6V	5.8A	20A	25mΩ	SOT23	量产	AO3406/AP2306
								SOT23-3L		SI2306/APM2306/WNM2306
JTM3414/B	N沟道	20V	10V	0.75V	3.0A	10A	30mΩ	SOT23	量产	AO3414
								SOT23-3L
JTM3416E	N沟道	20V	12V	0.7V	6.0A	30A	19mΩ	SOT23-3L	量产	AO3416
	带ESD保护
JTM3420/B	N沟道	20V	12V	0.65V	4.5A	13.5A	22mΩ	SOT23	量产	AO3420/SI2300
								SOT23-3L		SI2312/AP2300
JTM2318	N沟道	40V	20V	2.0V	4.0A	20A	32mΩ	SOT23-3L	量产	Si2318
JTM6400	N沟道	30V	12V	0.9V	6.9A	30A	25mΩ	SOT23-6L	量产	AO6400/SI3456/AP2602/AO6404
JTM7002	N沟道	60V	20V	1.7V	0.115A	0.8A	1.3Ω	SOT23	量产	2N7002/BSS138/FDV301N
JTM2310	N沟道	60V	20V	1.4V	3A	10A	105mΩ	SOT23-3L	量产	AP2310GN/APM2360A/AO3422
										IRFL014/UT3N06
JTM3422	N沟道	60V	20V	1.4V	3A	10A	105mΩ	SOT23-3L	量产	AO3422/AP2310GN/APM2360A
										CES2362/VN3205/VN2204
										IRFL014/UT3N06
JTM2N10MR	N沟道	100V	20V	1.8V	2A	5A	210mΩ	SOT23-3L	量产
JTM2324E	N沟道	100V	20V	1V	2.7A	10A	140mΩ	SOT23-3L	量产	Si2324/Si2328
	带ESD保护									Si2392/AO3442
JTM4410	N沟道	30V	20V	1.6V	10A	50A	7.5mΩ	SOP8	量产	AO4410/AO4403/APM4410
										CEM4410/AP4410/FDS4410
										IRF7832/IRF7805Z
JTM4412	N沟道	30V	20V	1.0V	7A	30A	22mΩ	SOP8	量产	AO4412/APM4412/CEM4412
										AP4412/FDS4412/AO4414/ME4414
JTM4430	N沟道	30V	20V	1.6V	18A	50A	7.5mΩ	SOP8	量产	AO4430/APM4430/CEM4430
										AP4430/FDS4430/SI4166
JTM4480	N沟道	40V	20V	2.0V	20A	50A	16mΩ	SOP8	量产	AO4480/AO4240/IRF7842
										Si4840BDY/Si4124DY
JTM4440	N沟道	60V	20V	2V	4.5A	20A	45mΩ	SOP8	量产	AO4440/AP9971/STS5NF60L
JTM4486E	N沟道	100V	20V	2V	3.5A	20A	85mΩ	SOP8	量产	AO4486
	带ESD保护
JTM4488	N沟道	150V	20V	3.2V	5.2A	42A	31mΩ	SOP8	量产	AO4488
JTM4490	N沟道	200V	20V	3.0V	3.9A	30A	56mΩ	SOP8	量产	AO4490
