一,产品概述(General Description) jtml1139系列是使用CMOS技术开发的高速、低压差，高精度输出电压， 低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低， 能够获得较大的输出电流。外置输出反馈，可以很方便地得到客户需要的电压。 为了使负载电流不超过输出晶体管的电流容量，内置了过流保护、过温保护及 短路保护功能。 jtml1139可具有POWER GOOD指示功能。当FB电压达到0.75V 时，PG输出为高。当FB降到0.7V以下时，PG输出为低。内部运放采用了先进 的结构，输出电容可以省略。 二.产品特点(Features) 可编程输出：最低可以到0.8V 反馈精度高： 精度可达±1.5% 输入输出压差低： 300 mV 典型值(输出为3.0V的产品, IOUT=100mA时) 高纹波抑制比：50dB (1 kHz) 消耗电流少：30μA(TYP.) 最大输出电流：可输出300mA(VIN≥VOUT+1V) 待机电流：小于0.1μA 内置保护：内置过流保护、过温保护和短路保护电路 带POWER GOOD 指示 三,应用范围 (Applications) 移动电话 无绳电话 照相机、视频录制设备 便携式游戏机 便携式AV设备 基准电压源 以电池供电的系统 四.下载产品资料PDF文档

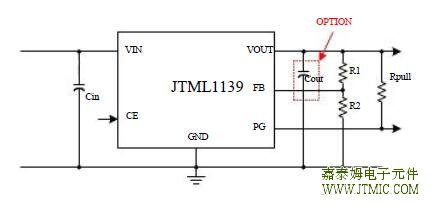

 六.电路原理图  (责任编辑：oumao18) |
