一,产品概述(General Description) JTML6401系列是使用CMOS技术开发的双高速、低压差，高精度 输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶 体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过 输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。每 一个电压调整器可独立通过修条来调整输出电压，电压输出范围为1.3V 到6.0V。每一个电压调整器可独立使能，因而降低了系统功耗。JTML6401 系列采用SOT-26、DFN等小型封装，故可高密度安装。 二.产品特点(Features) 可选择输出电压： 可以在1.3～6.0V的范围内选择,步进为0.05 V 输出电压精度高： 可达±2.0% 精度 输入输出压差低： 200mV 典型值(输出为3.0V的产品, IOUT=100mA时) 高纹波抑制比： 70dB (1 kHz) 消耗电流少： 120μA(TYP.) 最大输出电流： 可输出300mA(VIN≥VOUT+1v) 待机电流： 小于0.1μA 内置保护： 内置过流保护和短路保护电路 采用小型封装： SOT-23-6L以及客户要求的封装 三,应用范围 (Applications) 移动电话 无绳电话及广播通信设备 照相机、视频录制设备 便携式游戏机 便携式AV设备 PDAs 四.下载产品资料PDF文档

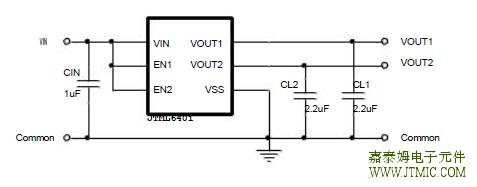

 六.电路原理图  (责任编辑：oumao18) |
