一,产品概述(General Description)

JTSG2021 是为控制和驱动直流马达设计的两通道 MOSFET 功率驱动+驱动电流可调的芯片，
其可以控制马达的正转、反转、刹车等功能，可用来代替传统的分立器件驱动电路，使外围器件
更精简，智能过温保护加恒流驱动，使整机可靠性更高。此芯片有两个 TTL/CMOS 兼容电平的
输入端口，具有良好的抗干扰性，同时两个输出端口能直接驱动一个马达正反转或者两个马达的
单方向 ON/OFF。此芯片还具有较大的电流驱动力和宽的电源电压范围
二.产品特点(Features)

宽的电源电压范围：4.2V~16V
低导通电阻 800 毫欧
内置智能过温保护电路
内置智能过流保护电路
低静态工作电流，小于 15uA
具有高达 1.5A 持续驱动电流，3A 峰值电流输出
编程输出马达需要最大恒流驱动电流
带马达启动时自动提高恒流驱动电流
可编程调节恒流驱动的 PWM 频率
TTL/CMOS 电平输入兼容
控制和驱动集成于单片 IC 之中
三,应用范围 (Applications)

驱动直流马达
四.技术规格书下载（产品PDF）

JTSG2021

五,产品封装图 (Package)

管脚序号	管脚名称	功能描述
1	ISET	驱动电流调整，恒流电流值：Iset=1.23*200K/Riset
2	IN1	马达信号输入 1
3	IN2	马达信号输入 2
4	OTSET	固定关断时间调整，悬空是 25US，公式：Toff=1/(0.04+14.8/Roffset) us，Roffset 单位是 KΩ
5	GND	电源地
6	OUT1	马达驱动输出 1
7	VIN	电源输入
8	OUT2	马达驱动输出 2

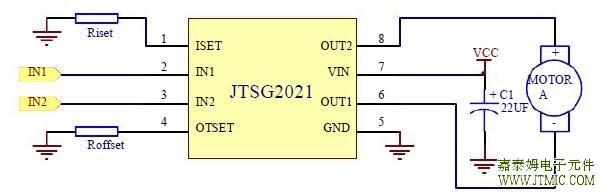

六.电路原理图

七,功能概述

参数	典型值	单位
工作电压	4.2 ~ 16	V
待机电流	< 15	uA
输入高电平	> 1.8	V
输入低电平	< 0.8	V
输出持续电流	1.5	A
输出峰值电流	3	A
工作温度	-40~85	℃
存储温度	-50~100	℃

八,相关芯片选择指南

马达驱动电路

芯片型号

工作电压

静态电流

额定驱动电流

峰值驱动电流

过温保护

过流保护

驱动通道

封闭规格

JTMSG2021

4.2V~16V

＜15uA

1.5A

ESOP8

JTMSG2023

4.2V~16V

＜15uA

3.0A

ESOP8
