一,产品概述(General Description)
JTML6011是一款全差分输入立体声音频功率放大器，能够为3Ω负载提
供3W连续有效功率，内置直流音量控制模块，允许桥接模式（扬声器）和单
端模式（耳机）间自由转换，其高集成度有利于笔记本电脑和掌上电脑减少外
围器件。桥接模式音量由VOLUME直流电压控制，单端音量同桥接模式音量之
差由SEDIFF电压控制，SEMAX电压控制桥接模式向单端模式转换时耳机的最
大音量。渐变控制模式保证在正常工作和关断状态转换时输出变化的平滑过渡。
二.产品特点(Features)
直流音量控制，步进2dB，-40dB到20dB
单端模式最大音量控制
渐变模式
为3Ω提供3W
立体声输入
全差分输入级
工作电压=2.0-6.0V
Po@VIN@THD@f@RL=3.0@5.5@10.0@1.0@3 (W@V@%@KHz@Ohms)
PSRR=-70dB@217Hz
输出通道数=2
封装形式: TSSOP-24/PP
三,应用范围 (Applications)
笔记本电脑
LCD显示器
掌上电脑
四.下载产品资料PDF文档

JTML6011

五,产品封装图 (Package)

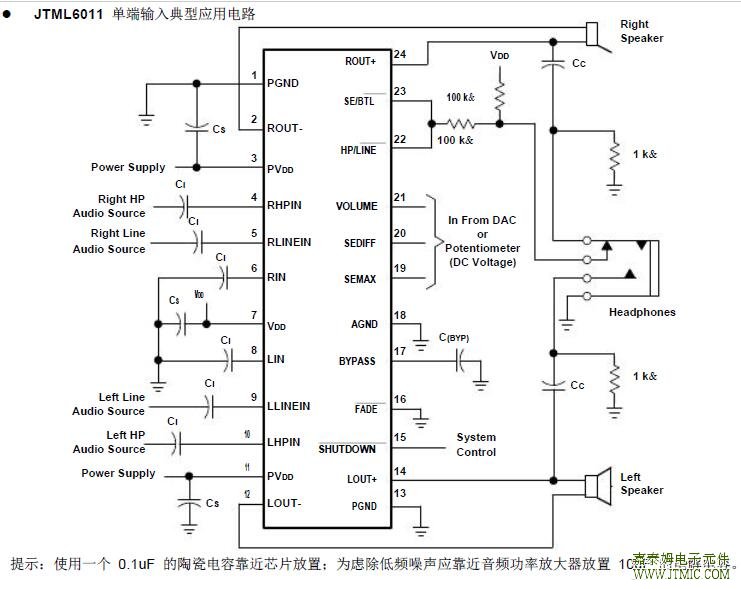

六.电路原理图
