一,产品概述(General Description)
JTML4863为双声道桥接音频功率放大电路，在5V输入电压条件下，
能够为4Ω负载提供2.2W功率的稳定输出,为3Ω负载提供2.5W功率的稳定
输出，总谐波失真和噪声不超过1%。耳机输入端允许在驱动立体声耳机
时采用单端模式。JTML4863采用表面贴片式封装，仅需很少的外部元件，
专用于高品质音频功率放大。为简化音频系统设计，JTML4863将双桥扬
声器功放和立体声耳机功放集成到一款芯片上。JTML4863内置了低功耗
待机电路和过热保护电路，同时内置了杂音消除电路，可以消除芯片启动
和关断过程中的咔嗒声或噼噗声。
二.产品特点(Features)
立体声耳机放大器模式
“咔嗒声和噼噗声”抑制电路
稳定的固定增益
热关断功能
超小型封装：SOP, LLP等
工作电压=2.0-6.0V
Po@VIN@THD@f@RL=2.5@5.0@1.0@1.0@3 (W@V@%@KHz@Ohms)
PSRR=-67dB@217Hz
输出通道数=2
封装形式:SOP-16,LLP
三,应用范围 (Applications)
多媒体监听器
笔记本和台式电脑
便携电视
四.下载产品资料PDF文档

JTML4863

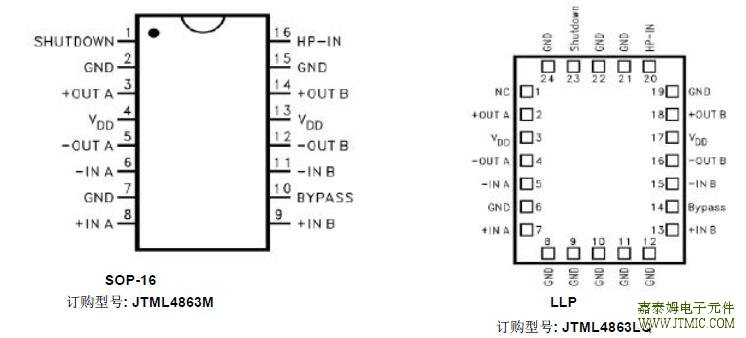

五,产品封装图 (Package)

六.电路原理图
