500毫安PFM升压DC-DC转换器JTMC5136

时间:2015-12-09 09:40来源:未知 作者:oumao18 点击: 次
500毫安PFM升压DC-DC转换器 JTMC5136 产品简介 规格 书下载 免费样品 申请 概述： JTMC5136是一款高效率的脉冲频率调制型(PFM)DC-DC转换器，最大输出电流能力可以达到500mA。JTMC5136内部集成有功率晶体
500毫安PFM升压DC-DC转换器JTMC5136

产品简介

概述：
JTMC5136是一款高效率的脉冲频率调制型(PFM)DC-DC转换器，最大输出电流能力可以达到500mA。JTMC5136内部集成有功率晶体
管，大大减少了外部元器件的数目。其它功能包括最大电感电流限制，软启动电路等。
JTMC5136的输出电压可以通过外部电阻设置。片内高精度的电压基准源保证了输出电压的精度和低温度漂移。
JTMC5136的工作电压范围在2.7V到6V，非常适合锂电池和3节镍氢电池供电的应用。
JTMC5136采用5管脚SOT23封装。

应用：
移动电源 PDA等便携式产品
电动玩具 电脑周边产品等

特点：
工作电压范围：2.7V 到 6V
芯片内部集成有功率晶体管
最大电感电流限制功能
输出电压可以通过外部电阻设置
输出电压精度：±2%
高效率：90%
片内软启动电路
工作的环境温度范围：－40℃到85℃
采用5管脚的SOT23封装
无铅

产品封装图：

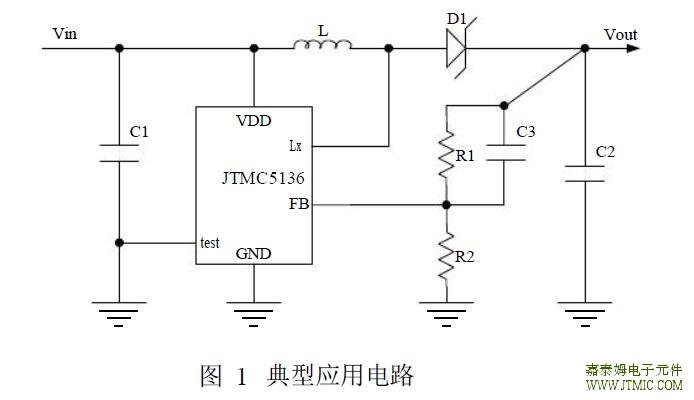

产品原理图：
相关产品：
型号 输入电压范围 输出电压范围 输出电流 工作模式 开关频率 封装
JTMC5120 4.5V 到 32V >5V --- PWM Boost 300KHz SSOP10
JTMC5136 2.7V 到 6V 2.7 到 6V 500mA@Vin=3V PFM － SOT23-5
