JTMX6013是一款升压恒流型 LED驱动器，可工作在DC5V到40V输入电压范围,低纹波，内置功率MOS。JTMX

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMX6013是一款升压恒流型 LED驱动器，可工作在DC5V到40V输入电
压范围,低纹波，内置功率MOS。JTMX6013内置固定频率振荡器与频率补
偿电路，简化了电路设计。
当输入电压大于或等于 12V 时 ,JTMX6013可驱动5至10串1W LED。
PWM 控制环路可以调节占空比从0~90%之间线性变化。内置过电流
保护功能与EN脚逻辑电平关断功能。内部补偿模块可以减少外围元器件数量。
二.产品特点(Features)

5V到40V宽输入电压范围
0.22V输出电流采样电压
输出可驱动2~10串1W LED
固定400KHz开关频率
最大2A开关电流
SW内置过压保护功能
93%以上转换效率
EN脚TTL关断功能
出色的线性与负载调整率
内置功率MOS
内置频率补偿功能
内置软启动功能
内置热关断功能
内置电流限制功能
SOP8L封装
三,应用范围 (Applications)

升压恒流驱动
显示器LED背光
通用LED照明
四.技术规格书下载（产品PDF）

JTMX6013

五,产品封装图 (Package)

引脚号	引脚名	描述
1	EN	使能引脚，低电平关机，高电平工作，悬空时为高电平。
2	VIN	电源输入引脚，支持 5V 到 40V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
3	FB	输出电流采样引脚，FB 参考电压为 0.22V。
4	NC	无连接。
5,6	SW	功率开关输出引脚，SW 是输出功率的开关节点。
7,8	GND	接地引脚。

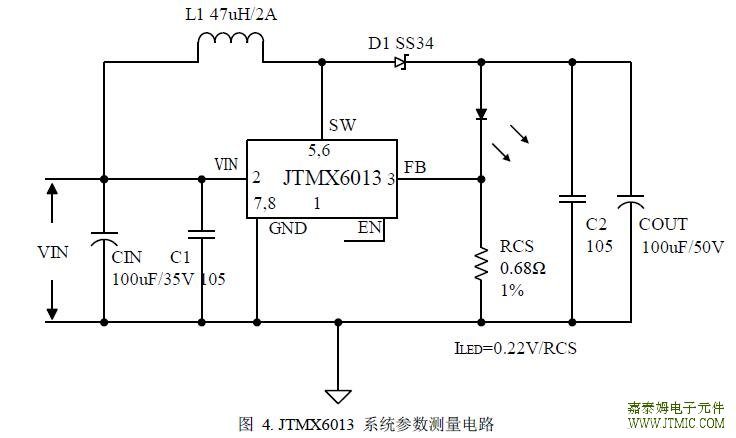

六.电路原理图

七,功能概述

EN 脚阀值电压VEN

EN 脚漏电流

参数	符号	条件	最小值	典型值	最大值	单位
输入电压	Vin		5		40	V
关机电流	ISTBY	VEN=0V		70	100	uA
静态电源电流	Iq	VEN=2V VFB=VIN		2.5	5	mA
SW 过压保护	VSW	VFB=0V		60		V
振荡频率	Fosc		320	400	480	KHz
开关电流限值	IL	VFB=0		2		A
输出功率 MOS	Rdson	Vin=12V, ISW=2A		110	120	mohm
EN 脚阀值电压	VEN	高		1.4		V
EN 脚阀值电压	VEN	低		0.8		V
EN 脚漏电流	IH			3	10	uA
EN 脚漏电流	IL			3	10	uA
最大占空比	DMAX	VFB=0V		90		%

八,相关芯片选择指南

产品型号	输入电压	最大输出电压	开关电流	开关频率	恒流设置	封装形式
XL6001	3.6V ~ 24V	32V	2A	400KHz	Adj (0.22V)	SOP8L
XL6003	5V ~ 40V	60V	2A	400KHz	Adj (0.22V)	SOP8L
XL6013	5V ~ 40V	60V	2A	400KHz	Adj (0.22V)	SOP8L
XL6005	3.6V ~ 32V	60V	4A	180KHz	Adj (0.22V)	TO252-5L
XL6006	5V ~ 32V	60V	5A	180KHz	Adj (0.22V)	TO263-5L
