JTMX6019专为升压、升降压设计的单片集成电路，可工作在DC5V 到40V输入电压范围，低纹波，内置功率 MOS。

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMX6019是一款专为升压、升降压设计的单片集成电路，可工作在DC5V
到40V输入电压范围，低纹波，内置功率 MOS。JTMX6019内置固定频率振
荡器与频率补偿电路，简化了电路设计。
PWM 控制环路可以调节占空比从0~90%之间线性变化。内置过电
流保护功能与EN脚逻辑电平关断功能。
二.产品特点(Features)

5V到40V宽输入电压范围
1.25V输出电压采样电压
SW内置过压保护功能
固定220KHz开关频率
最大5A开关电流
94%以上转换效率
EN脚TTL关断功能

出色的线性与负载调整率

内置功率MOS
内置频率补偿功能
内置软启动功能
内置热关断功能
内置电流限制功能
TO263-5L封装
三,应用范围 (Applications)

EPC/笔记本车载适配器
升压、升降压转换
手持式设备供电

四.技术规格书下载（产品PDF）

jtmx6019

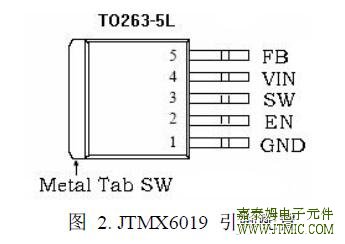

五,产品封装图 (Package)

引脚号	引脚名	描述
1	GND	接地引脚。
2	EN	使能引脚，低电平关机，高电平工作，悬空时为高电平。
3	SW	功率开关输出引脚，SW 是输出功率的开关节点。
4	VIN	电源输入引脚，支持 5V 到 40V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
5	FB	输出电压采样引脚，FB 参考电压为 1.25V。

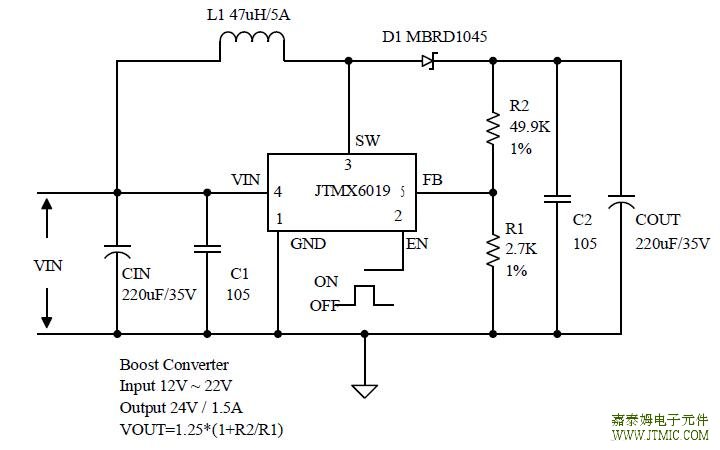

六.电路原理图

七,功能概述

参数	符号	值	单位
输入电压	Vin	-0.3 到 45	V
输出开关引脚电压	VSW	-0.3 到 60	V
电压采样引脚电压	VFB	-0.3到VIN	V
使能引脚电压	VEN	-0.3到VIN	V
功耗	PD	内部限制	mW
热阻 (TO263-5L) (结到环境，无外部散热片)	RJA	30	ºC/W
最大结温	TJ	-40到150	ºC
操作结温	TJ	-40到125	ºC
贮存温度范围	TSTG	-65到150	ºC
引脚温度(焊接10秒)	TLEAD	260	ºC
ESD (人体模型)		>2000	V

八,相关芯片选择指南

产品型号	输入电压	最大输出电压	开关电流	开关频率	电压版本	封装形式
XL6007	3.6V ~ 24V	60V	2A	400KHz	Adj (1.25V)	SOP8L
XL6008	3.6V ~ 32V	60V	3A	400KHz	Adj (1.25V)	TO252-5L
XL6019	5V ~ 40V	60V	5A	220KHz	Adj (1.25V)	TO263-5L
