一,产品概述(General Description)  JTM8201A是一款专门为高精度的线性锂电池充电器而设计的电路，非常 适合那些低成本、便携式的充电器使用。它集高精度预充电、恒定电流充电、 恒定电压充电、电池状态检测、充电结束低泄漏、充电状态指示等性能于一 身，可以广泛地使用于 EPC、移动多媒体、手持设备等领域。JTM8201A 通过检测电池电压来决定其充电状态：预充电、恒流充电、恒压充电。当电池 电压小于阈值电压 VMIN（一般为 3V）时，处于预充电状态，以较小的电流对 电池进行充电，预充电的电流可以通过外部电阻进行调整。预充电使电池电 压达到 VMIN后，进入恒定电流充电的快速充电状态，充电电流 IREG可以通 过外围电阻 R1调整，恒定电流充电使电池电压上升到恒定电压充电电压 VREG（一般为 4.2V）。然后进入恒定电压充电状态，充电电压的精度优于 ±1%，在该状态下，充电电流将逐渐减小，当充电电流小于阈值 ITERM，充电 结束。充电结束后，将始终对电池电压进行监控，当电池电压小于阈值 VRECHG（一般为 VREG－200mV）时，对电池进行再充电，进入下一个充 电周期。 JTM8201A还可以通过调节外围电阻来提高充电电压，从而有效地缩短充电时间。 二.产品特点(Features) 4.2V单节锂离子或锂聚合物电池充电器的理想控制电路； 高于 1%的电压精度； 恒定电流充电，充电电流可调； 恒定电压充电过程； 自动再充电过程； 电池饱和结束电压可调； 双 LED充电状态指示； 电池不正常状态的检测； 电源电压低时，处于低功耗的 Sleep模式，电池漏电流极小； 极少的外围元器件； 小型化的 SOP8或 MSOP8封装 三,应用范围 (Applications) 单节锂离子或锂聚合物电池充电器 EPC、移动多媒体、手持设备 四.技术规格书下载（产品PDF）

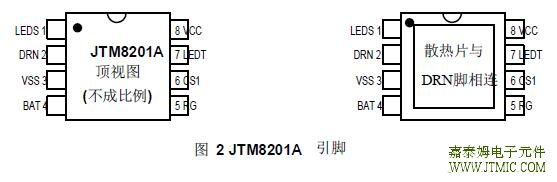

五,产品封装图 (Package)

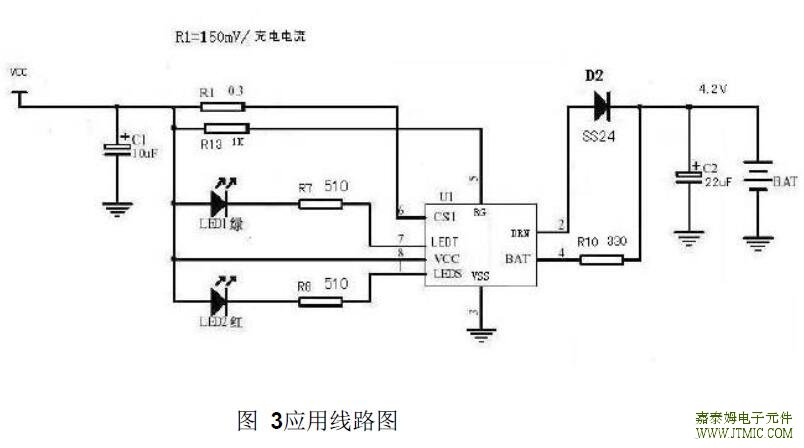

 七,功能概述 电源电流ISUPPLY 充电电压VREGVCC＝VCS1
