一,产品概述(General Description)

JTMX7015 是一款高效、高压降压型DC-DC转换器，固定150KHz
开关频率，可提供最高0.8A输出电流能力，低纹波，出色的线性调整率与负
载调整率。JTMX7015内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流
保护功能,当输出短路时，开关频率从150KHz降至45KHz。内部补偿模块可以
减少外围元器件数量。

二.产品特点(Features)

5V到80V宽输入电压范围
输出电压从1.25V到20V可调
最大占空比100%
最小压降1V
固定150KHz开关频率
最大0.8A输出电流
48V输入、5V输出推荐最大输出电流0.6A
48V输入、15V输出推荐最大输出电流0.4A
内置高压功率三极管
效率高达85%
出色的线性与负载调整率
EN脚TTL关机功能
内置过热关断护功能
内置限流功能
内置输出短路保护功能
TO252-5L封装
三,应用范围 (Applications)

电动车控制器供电
通信
四.技术规格书下载（产品PDF）

JTMX7015

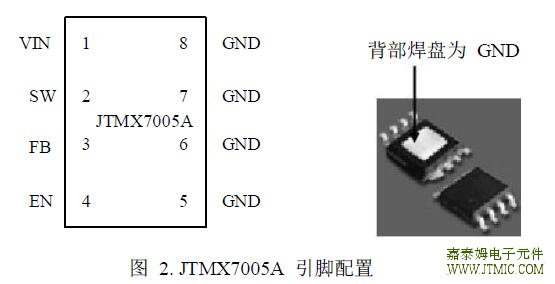

五,产品封装图 (Package)

引脚号	引脚名	描述
1	VIN	电源输入引脚，支持 DC5V~80V 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
2	SW	功率开关输出引脚，SW 是输出功率的开关节点。
3	GND	接地引脚。
4	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整。参考电压为 1.25V。
5	EN	使能引脚，低电平工作，高电平关机，悬空时为低电平。

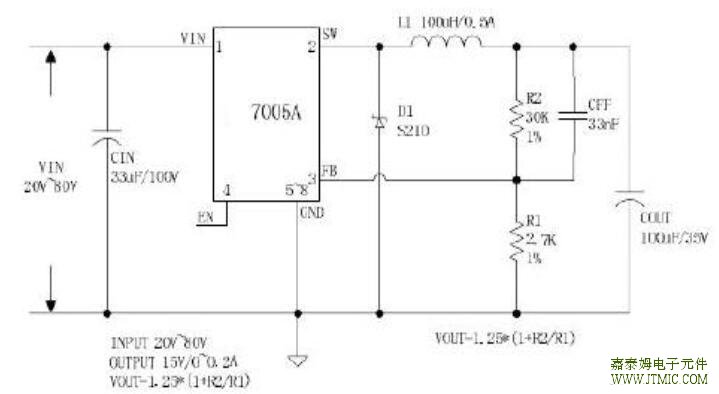

六.电路原理图

七,功能概述

参数	符号	值	单位
输入电压	Vin	-0.3 to 85	V
反馈引脚电压	VFB	-0.3 to Vin	V
输出开关引脚电压	VOutput	-0.3 to Vin	V
功耗	PD	内部限制	mW
热阻 (TO252-5L) (结到环境，无外部散热片)	RJA	50	ºC/W
最大结温	TJ	-40到150	ºC
操作结温	TJ	-40到125	ºC
贮存温度范围	TSTG	-65到150	ºC
引脚温度(焊接10秒)	TLEAD	260	ºC
ESD (人体模型)		>3000	V

八,相关芯片选择指南

产品型号	输入电压	开关电流	开关频率	电压版本	封装类型
JTMX7005A	5V ~ 80V	0.4A	150KHz	Adj (1.25V)	SOP8L-EP
JTMX7015	5V ~ 80V	0.8A	150KHz	Adj (1.25V)	TO252-5L
JTMX7016	12V ~ 90V	0.5A	150KHz	Adj (1.25V)	SOP8L-EP
