一,产品概述(General Description)

JTMX4982是一款高效降压型DC-DC转换器，可工作在DC8V到40V输入
电压范围，低纹波，内置功率MOS。JTMX4982内置固定频率振荡器与频率
补偿电路，简化了电路设计。
PWM 控制环路可以调节占空比从0~100%之间线性变化。内置输
出过电流保护功能。内部补偿模块可以减少外围元器件数量。
二.产品特点(Features)

8V到40V宽输入电压范围
输出电压从1.25V到37V可调
最小压差0.3V
固定150KHz开关频率
最大3A开关电流
内置功率MOS
出色的线性与负载调整率
内置恒流环路
内置频率补偿功能
内置输出短路保护功能
内置输入过压保护功能
内置热关断功能
推荐输出功率小于13W
SOP8-EP封装

三,应用范围 (Applications)

车载充电器
电池充电器
LCD电视与显示屏
便携式设备供电
通讯设备供电
降压恒流驱动
显示器LED背光
通用LED照明

四.技术规格书下载（产品PDF）

JTMX4982

五,产品封装图 (Package)

引脚号	引脚名称	引脚描述
1,6	NC	无连接。
2	SW	功率开关输出引脚，SW 是输出功率的开关节点。
3	GND	接地引脚。
4	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整，参考电压为 1.25V。
5	CS	输出电流检测引脚（IOUT=0.11V/RCS）。
7	VC	内部电压调节旁路电容，需要在 VC 与 VIN 之间并联 1uF 电容。
8	VIN	输入电压，支持 DC8V~40V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除噪声。

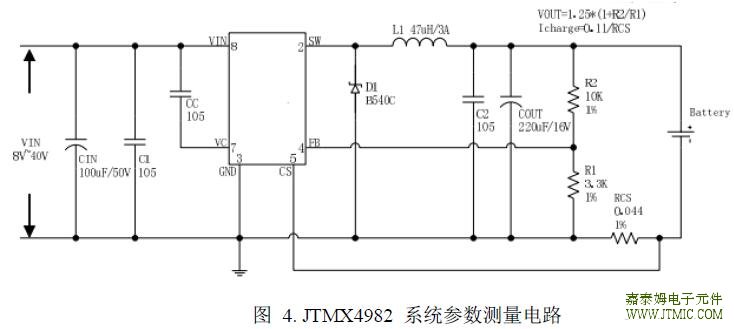

六.电路原理图

七,功能概述

参数	符号	值	单位
输入电压	Vin	-0.3 到 45	V
反馈引脚电压	VFB	-0.3 到 45	V
输出开关引脚电压	VSW	-0.3 到 VIN	V
功耗	PD	内部限制	mW
热阻 (SOP8-EP) (结到环境，无外部散热片)	RJA	60	ºC/W
最大结温	TJ	-40到150	ºC
操作结温	TJ	-40到125	ºC
贮存温度范围	TSTG	-65到150	ºC
引脚温度(焊接10秒)	TLEAD	260	ºC
ESD (人体模型)		>2000	V

八,相关芯片选择指南

产品型号

输入电压

开关电流

开关频率

恒压设置

恒流设置

封装类型

JTMX4981

4.5V ~ 40V

150KHz

Adj (1.235V)

0.155V

SOP8L-EP

JTMX4983

4.5V ~ 40V

150KHz

Adj (1.235V)

0.155V

TO263-5L

JTMX4982

8V ~ 40V

150KHz

Adj (1.25V)

0.11V

SOP8L-EP

JTMX4984

8V ~ 40V

180KHz

Adj (1.25V)

0.11V

SOP8L-EP

JTMX4985

8V ~ 36V

150KHz

Adj (1.25V)

0.11V

TO263-5L

JTMX4986

8V ~ 36V

180KHz

Adj (1.25V)

RCS设置

SOP8L
