一,产品概述(General Description)

JTML5070是一款采用恒定频率、电流模式架构、双路输出的高效率同步DC/DC降压稳压器。该芯片具备可调输出
电压型和固定输出电压型（1.2V、1.8V、3.3V）版本。内置PWM/PFM自动切换功能，在全负载范围内具有低纹波、高
效率特性。内部开关频率高达1.2MHz，可采用小表面贴片型元件。100％占空比实现了低压2V操作，并延长了前级电池
寿命。

二.产品特点(Features)

高效率：92％
双路600mA输出电流
2V至5.5V输入电压范围
全负载范围低纹波输出电压
小于1μA关断电流
过热过流保护

三,应用范围 (Applications)

手机
PAD
MP3
数码相机
便携式仪表
笔记本电脑
四.技术规格书下载（产品PDF）

JTML5070

五,产品封装图 (Package)

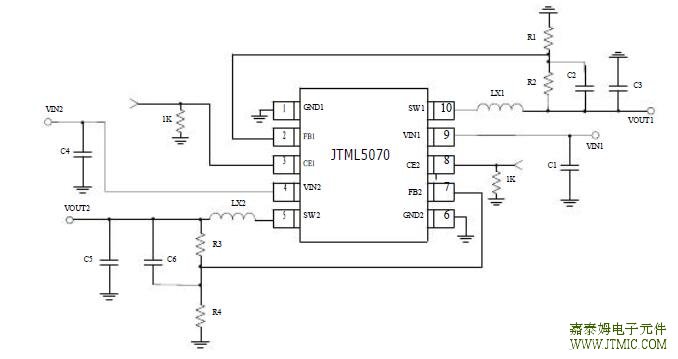

六.电路原理图

七,功能概述

类型：双路DC-DC降压
DC-DC：输入2.0-6.0V,Iout=600mA,f=1.2MHz,效率高达92%,输出电压可调
封装形式：MSOP-10

八,相关芯片选择指南

产品名称	产品描述	基本参数	封装形式
JTML1001	单芯片移动电源	锂电池充电管理：PWM控制DC-DC拓扑，充电电流可达2A;DC-DC升压：输入1.6V-6.0V，Iout=1.5A，效率最高可达95%;4段锂电池电量显示功能;手电功能及单键控制功能	SOP-16,QFN4*4-20L
JTML5070	双路DC-DC降压	DC-DC：输入2.0-6.0V,Iout=600mA,f=1.2MHz,效率高达92%,输出电压可调	MSOP-10
JTML5066	单路DC-DC降压+双路LDO	双路LDO：输入2.0-10.0V,Iout=300mA,Iss=70uA,PSRR=70dB@1KHz ;DC-DC：输入2.0-6.0V,Iout=600mA,f=1.2MHz,效率高达92%,输出电压可调	DFN3*3-10L
