极低功耗微处理器复位电路JTMC803/JTMC809/JTMC810

产品简介

规格书下载

概述：

JTMC803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件,从而提高了系

统的可靠性，降低了系统的成本。

本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，

在至少140毫秒的时间内复位信号还将维持有效。JTMC803提供漏极开路复位输出，JTMC809/810提供CMOS复位输出。JTMC803的漏

极开路输出需要一个上拉电阻，此电阻可以被连接到VCC或VCC以外的其它电源。JTMC803/809的复位输出为低有效，JTMC810的

复位输出为高有效。在设计上保证短时间的电源突降不会影响复位输出。在整个温度范围内,当电源电压低至1.15V时仍能

保证可靠输出。本系列器件采用3个管脚和5个管脚的SOT23封装。

应用：

计算机

微控制器

智能仪表

便携式或电池供电的设备

特点：

精确的复位阈值：±2.5%

复位阈值从2.1V到5.0V，每0.1V一档

提供两种复位输出

-漏极开路输出 (JTMC803)

-CMOS输出 (JTMC809/810)

最小140ms的复位脉冲宽度

低工作电流：3.3V时典型值1.6μA

复位信号在电源电压低至1.15V时仍能维持可靠输出

对短时间电源突降的过滤功能

工作温度范围：－40°C to +85°C

采用SOT23-3和SOT23-5封装

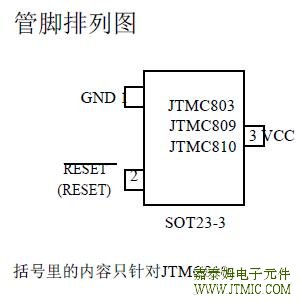

产品封装图：

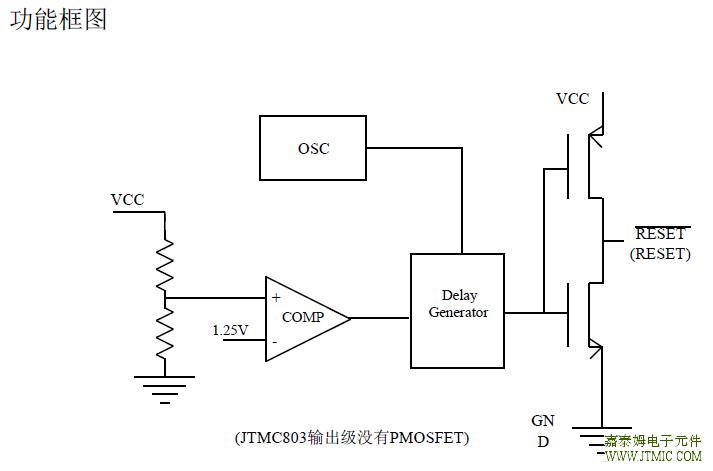

产品原理图：

复位芯片选型指南：

型号	复位阈值	复位电平	延时	工作电流	封装
JTMC803R	2.63V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC803S	2.93V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC809R	2.63V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC809S	2.93V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC809T	3.08V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC809J	4.00V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC809M	4.38V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC809L	4.63V	低电平	至少延时 140ms	3.2uA	SOT23-3
JTMC810S	2.93V	高电平	至少延时 140ms	3.2uA	SOT23-3
JTMC810M	4.38V	高电平	至少延时 140ms	3.2uA	SOT23-3
JTMC810L	4.63V	高电平	至少延时 140ms	3.2uA	SOT23-3

型号

复位阈值

复位电平

延时

工作电流

其它功能

封装

JTMC705

4.65V

低电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC706

4.4V

低电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC707

4.65V

高电平和低电平

200ms(Typ.)

30uA

◆	手动复位功能
◆	低电压比较器

SOP8

JTMC708

4.4V

高电平和低电平

200ms(Typ.)

30uA

◆	手动复位功能
◆	低电压比较器

SOP8

JTMC813L

4.65V

高电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC706P

2.63V

高电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC706R

2.63V

低电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC706S

2.93V

低电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC706T

3.08V

低电平

200ms(Typ.)

50uA

◆	内置看门狗电路
◆	手动复位功能
◆	低电压比较器

SOP8

JTMC708S

2.93V

高电平和低电平

200ms(Typ.)

30uA

◆	手动复位功能
◆	低电压比较器

SOP8

JTMC708T

3.08V

高电平和低电平

200ms(Typ.)

30uA

◆	手动复位功能
◆	低电压比较器

SOP8
