JTM8209A是一款专门为高精度的线性锂电池充电器而设计的电路，非常适合那些低成本、便携式的充电器使用。它集高精度恒

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTM8209A是一款专门为高精度的线性锂电池充电器而设计的电路，非
常适合那些低成本、便携式的充电器使用。它集高精度恒定电流充电、
恒定电压充电、电池状态检测、充电结束低泄漏、充电状态指示等性能于一身，
可以广泛地使用于EPC、移动多媒体、手持设备等领域。JTM8209A通过检测
电池电压来决定其充电状态：第一段恒流充电、第二段恒流充电、恒压充电。
当电池电压小于阈值电压 V MIN（一般为7.6V）时，处于第一段恒定电流充
电状态，以设定电流一半的电流对电池进行充电。第一段恒定电流充电使电池
电压达到 VMIN后，进入第二段恒定电流充电的快速充电状态，充电电流 IREG
可以通过外围电阻 R1调整，恒定电流充电使电池电压上升到恒定电压充电电压 VREG（一般为 8.4V）。然后进入恒定电压充电状态，充电电压的精度优于±1%，在该状态下，充电电流将逐渐减小，当充电电流小于阈值 ITERM，充电结束。充
电结后，将始终对电池电压进行监控，当电池电压小于阈值 VRECHG（一般为 VREG－250mV)时，对电池进行再充电，进入下一个充电周期。
JTM8209A还可以通过调节外围电阻来提高电池饱和结束电压，可以设到需
要的电压点。

二.产品特点(Features)

8.4V双节锂离子或锂聚合物电池充电器的理想控制电路；
高于 1%的电压精度；
分两段恒定电流充电，充电电流可调；
恒定电压充电过程；
自动再充电过程；
电池饱和结束电压可调；
双 LED充电状态指示；
电池不正常状态的检测；
电源电压低时，处于低功耗的 Sleep模式，电池漏电流极小；
极少的外围元器件；
小型化的 SOP8封装；

三,应用范围 (Applications)

EPC、移动多媒体、手持设备
四.技术规格书下载（产品PDF）

JTM8209A

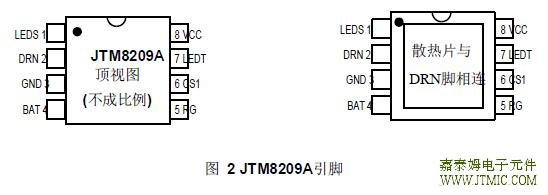

五,产品封装图 (Package)

引脚名称	引脚序号	I/O	引脚功能
LEDS	1	O	充电状态指示。在充电过程中，该引脚被下拉到 GND；充电结束后，呈高阻态；
DRN	2	O	输出驱动。与内部的驱动管D端相连。
GND	3	PWR	接地端。与供电电源和电池的负极相连。
BAT	4	I	电池电压检测输入端。与电池相接时需串接一个电阻来调节电池饱和结束电压，同时电池两端需要一个 22μF或以上的电容去耦.
RG	5	I	调整管驱动端，需要用1K电阻上拉到 VCC
CS1	6	I	充电电流控制端。可设置恒定电流充电的电流。
LEDT	7	I/O	在充电过程中呈高阻态。充电结束后，该引脚被下拉到 GND，可以用来作为充电结束指示。
VCC	8	PWR	电源端。与供电电源的正极连接，该引脚必需用一个10μF/16V或以上的电容去耦。
散热片	9	O	散热片与第2 DRN引脚相接。

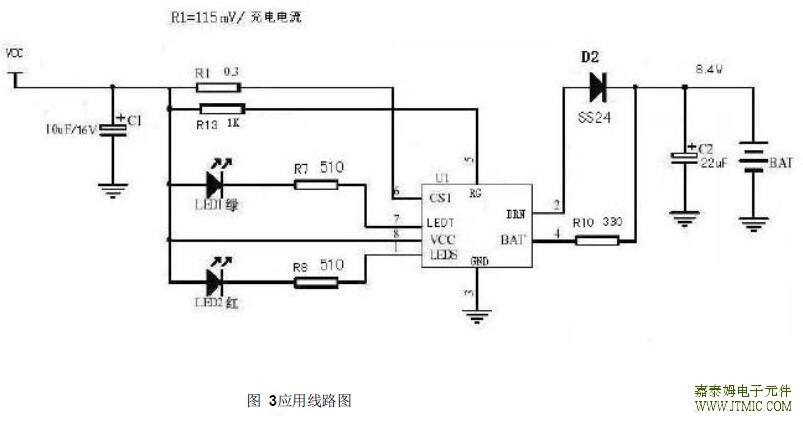

六.电路原理图

七,功能概述

电源电流ISUPPLY

充电电压VREGVCC＝VCS1

参数名称	符号	测试条件		最小值	典型值	最大值	单位
供电电源	VCC		♦	8.6		12	V
电源电流	ISUPPLY	VCC＝9V	♦		2	3	mA
电源电流	ISUPPLY	VCC＝12V	♦		2		mA
有效电源电压	VUVLO	VCC上升	♦	3.5	4.0	4.3	V
Sleep模式电池漏电流	ISLEEP	VCC悬空，VBAT＝8.4V	♦		7	20	μA
恒定电压充电
充电电压	VREG	VCC＝VCS1		8.32	8.4	8.48	V
充电电压	VREG	VCC＝VCS1	♦	8.3	8.4	8.5	V
输入电压调整率		VCC＝8.V～12V			0.05		%
进入再充电状态状态
BAT端电压	VRECHG			VREG－0.350	VREG－0.250	VREG－0.150	V
第一段恒定电流充电
CS1端电压	VCSPRG	相对于 VCC（注 1）	♦	43	58	73	mV
第二段恒定电流充电
CS1端电压	VCSREG	相对于 VCC（注 1）		100	115	130	mV
充电结束阈值
CS1端电压	VCSTERM	相对于 VCC（注 1）		5	12	19	mV
第一段恒定电流充电结束阈值
BAT端电压	VMIN			7.40	7.60	7.80	V
DRIVE驱动端
上拉阻抗		VBAT＝8.4V			5		kΩ
输出高电平		VCC＝12V，VBAT＝8.6V	♦	11.9			V
灌电流		VBAT＝7.2V，VDRIVE＝1V	♦	30			mA

八,相关芯片选择指南

线性单节锂电充电IC

产品型号	输出	输入	最大充电电流	充电类型	充电截止电压	精度	涓流充电截止电压	功耗	封装	状态	替代型号
	电压	电压							形式
JTM4054	4.2V	4.25-6.5V	800mA		4.2V	±1%	2.9V	25uA	SOT23-5	量产	LTC4054
											MCP73831
											MCP73832
JTM4054B	4.35V	4.25-6V	800mA		4.35V	±1%	2.9V	25uA	SOT23-5	量产	4.35V/三星电芯
											充电应用
JTM4057	4.2V	4.25-6.0V	800mA		4.2V	±1%	2.9V	25uA	SOT23-6	量产	TP4057

JTM4057B	4.35V	4.5-6.5V	800mA		4.35V	±1%	2.9V	85uA	SOT-26	量产	4.35V/三星电芯
											充电应用
JTM4050MR	4.2V	4.25-6.5V	200mA		4.2V	±1%	2.9V	150uA	SOT-25	量产	小电流充电应用


JTM4056	4.2V	4.0-8.0V	1200mA		4.2V	±1.5%	2.9V	55uA	ESOP8	量产	TP4056

JTM4056B	4.35V	4.0-8.0V	1200mA		4.35V	±1.5%	2.9V	55uA	ESOP8	量产	4.35V/三星电芯
											充电应用
JTM5056	4.2V	4.25-6.5V	1000mA		4.2V	±1%	2.9V	50uA	ESOP8	量产	TP4056
											CN3052
											GS1406
JTM4051	4.2V	4.25-6.5V	1.2A		4.2V	±1%	2.9V	25uA	ESOP8	量产	CN3052
					以上可调						CN3062
JTM4051B	3.6V	4.25-6.5V	1.2A		3.6V/4.2V	±1%	2.9V	25uA	ESOP8	量产	单节磷酸铁锂
	4.2V				以上可调						充电应用
JTM5051	4.2V	3.8V-6.5V	1A/0.5A		4.2V	±1%	2.9V	450uA	ESOP8	量产
									SOP8



开关模式单节锂电充电IC

产品型号	输出	输入	最大充	充电	充电截	精度	涓流电	功耗	封装	状态	替代型号
	电压	电压	电电流	类型	止电压		截止电压		形式
JTM4050	4.19V	4.5-6.5V	2A	开关式	4.19V	±1%	2.9V	3mA	ESOP-8	量产
				单节锂
				电充电
JTM4050B	4.2V	3.8-6.5V	2.5A	开关式	4.2V	±1%	2.9V	190uA	ESOP8	量产
				单节锂
				电充电
				同步整流
JTM4050C	4.35V	3.8-6.5V	2.5A	开关式	4.35V	±1%	2.9V	190uA	ESOP8	量产	4.35V/三星电芯
				单节锂							充电应用
				电充电
				同步整流
JTM4052	4.2V	4.5-5.5V	2.5A	开关式	4.2V	±1%	2.9V	70uA	ESOP8	量产
				单节锂
				电充电
				同步整流
JTM4052B	4.35V	4.4-5.5V	2.5A	开关式	4.35V	±1%	2.5V	70uA	ESOP8	量产	4.35V/三星电芯
				单节锂							充电应用
				电充电
				同步整流
JTM4053	4.2V	4.5-28V	扩流4A	开关式	4.2V	±1%	2.9V	1mA	SSOP-10	量产
				单节锂
				电充电


我司的JTM4054/SOT-25有以下优点：
1.各脚ESD电压都在3000V以上。
2.充电完成以后充电指示灯彻底熄灭，没有弱亮状态。
3.充电完成以后电池反向漏电流小于3UA。
4.封装材料采用独有的散热材料，实际最大充电电流可达800MA。
5.封装采用7根25UM的金线。
6.输出电压为标准的4.20V+-1%。
7.工作温度范围：-40°C---+85°C.
8.我司的JTM4054出移动电源、充电器等要求大充电电流的场合有优势。
9.和市场那种低端的只有400mA/充满电灯不灭的产品不同的。

我司的JTM4056/SOP8-PP有以下优点：
1.可编程的最大充电电流可达1.5A。
2.双灯指示，充电状态双输出，带未接电池和故障状态指示。
3.带锂电池反接保护功能。
4.输出电压为标准的4.20V+-1%。
5.输入电压范围4.0-8.0V,耐压可达8V.
6.工作温度范围：-40°C---+85°C.
7.各脚ESD电压都在3000V以上。
8.我司的JTM4056出移动电源、充电器等要求大充电电流的场合有优势。
9.和市场那种低端的只有800mA产品不同的。
