JTMT8553C具有三段式开关调光功能的高效率非隔离降压LED恒流驱动芯片，适用于 85VAC~265VAC 全电压

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMT8553C 是一款具有三段式开关调光功能的高效率非隔离降压 LED 恒流驱动芯片，适
用于 85VAC~265VAC 全电压输入范围的非隔离降压型 LED 调光电源。
JTMT8553C 集成了三段式开关调光功能。LED 输出电流可以通过普通开关的开关动作在
100%、50%和 10%之间进行切换。JTMT8553C 的调光方式简单方便，只需要普通的开关而
不需要额外的调光器。
JTMT8553C 内部集成了高精度的电流检测和恒流驱动电路，能够实现高精度的 LED 恒流
输出和出色的线电压调整率。同时，JTMT8553C 工作在电感电流临界模式下，具有优异的
负载调整率和对电感量变化不敏感的优点。
JTMT8553C 内部集成 500V 功率管，并采用源极驱动方式，芯片的工作电流很低，无需辅
助绕组检测和供电，无需任何补偿元件，只需要很少的外围元件，即可实现高效率的LED 恒
流输出，极大的节约了系统的成本和体积。
JTMT8553C 工作电压范围宽，适用于 85VAC~265VAC 全电压范围的交流输入。同时
JTMT8553C 集成了多种保护功能，以保证系统的稳定和可靠。包括 LED 开路、短路保护，
CS电阻短路保护，芯片温度智能控制和芯片供电欠压保护等。
二.产品特点(Features)

集成三段式开关调光功能
100%,50%,10%调光亮度
内部集成 500V 功率管
电感电流临界模式
芯片超低工作电流
无需辅助绕组检测和供电
宽输入电压
系统工作效率高
±5%LED 输出电流精度
LED 开路保护
LED 短路保护
CS 电阻短路保护
芯片供电欠压保护
芯片温度智能控制
对电感变化不敏感
自动重启动功能
系统 BOM 成本低
采用 SOP8L 封装
三,应用范围 (Applications)

LED 球泡灯，蜡烛灯，玉米灯
· LED 日光灯，PAR 灯
· 其它 LED 照明
四.技术规格书下载（产品PDF）

JTMT8553C

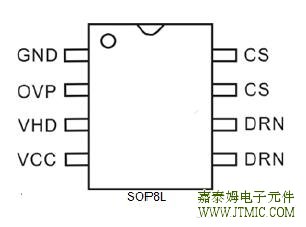

五,产品封装图 (Package)

管脚编号	管脚名称	描述
1	GND	芯片地
2	OVP	LED 输出开路保护电压设置引脚，连接电阻到地
3	VHD	开关调光电路电源引脚，连接 RC 网络到地
4	VCC	芯片电源引脚
5, 6	DRN	内部高压功率管漏极
7, 8	CS	电感峰值电流检测端，连接电阻到地

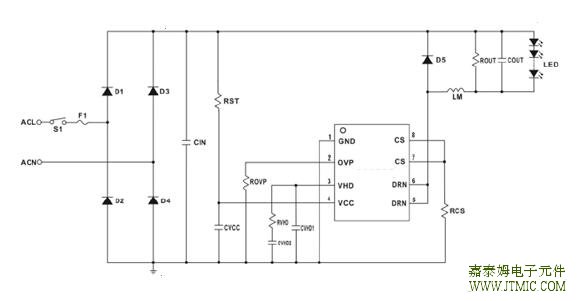

六.电路原理图

七,功能概述

参数	额定值	单位
VCC 到 GND 电压	-0.3~+20	V
DRN 到 GND 电压	-0.3~+500	V
CS，OVP,VHD 到 GND 电压	-0.3~+6	V
VCC 引脚电源电流	5	mA
功率损耗	0.6	W
储存环境温度	-50~+150	℃
工作结温范围	-40~+150	℃
ESD 水平(HBM)	2000	V
ESD 水平(MM)	200	V

八,相关芯片选择指南

超高压线性
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8123	功率管700V	调光方式三段开关	封装ESOP8	典型应用255V/45mA	最大功率10W	应用领域LED日光灯
JTMT8121	700V	三段开关	ESOP8	255V/45mA	12W	LED吸顶灯
JTMT8113	700V	不支持	SOT89-5/TO252-5	255V/45mA	15W	LED筒灯
JTMT8111	700V	不支持	SOT89-3/TO252-3	280V/36mA	18W	LED球泡灯

隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8230	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8221	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED日光灯
JTMT8220	外置	不支持	SOT23-6	5~36W	40W	LED吸顶灯
JTMT8217	650V/10Ω	三段开关	SOP8	23V/300mA	7W	LED筒灯
JTMT8207	650V/10Ω	不支持	SOP8	23V/300mA	7W	LED球泡灯
JTMT8205	650V/17Ω	不支持	SOP8	16V/300mA	5W	LED蜡烛灯
JTMT8203	650V/23Ω	不支持	SOP8	10V/300mA	3W	GU10射灯

隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8321	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8311	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8302	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED筒灯
JTMT8301	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯

非隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8553C	功率管500V/5Ω	调光方式三段开关	封装SOP8	典型应用80V/220mA	最大功率20W	LED日光灯
JTMT8533D	500V/5Ω	不支持	DIP8	80V/280mA	24W	LED天花灯
JTMT8533C	500V/5Ω	不支持	SOP8	80V/220mA	20W	LED吸顶灯
JTMT8533B	500V/10Ω	不支持	SOP8	130V/120mA	16W	LED筒灯
JTMT8533A	500V/14Ω	不支持	SOP8	90V/60mA	12W	LED日光灯

非隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8621	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应LED日光灯
JTMT8611	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8602	500V/3Ω	不支持	SOP8	36V/300mA	16W	LED筒灯
JTMT8601	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯


低压照明
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8003	功率管外置	调光方式PWM	封装SOT23-6	典型应用－	最大功率－	应用领车灯
JTMT8005	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	交通警示灯
JTMT8015	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	MR16射灯
