JTM4050, JTM4050B,JTM4050C,JTM4050DR,JTM4050MR 是款面向5V交流适配器的2(2)

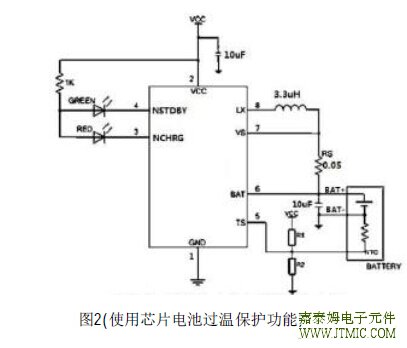

五,电路原理图

六.产品PDF文档

七,功能概述
      JTM4050B 是一款面向5V交充适配器的2A锂离子电池充电器。它是采用1.5MHz固定频率的同步降压型转换器，利用芯片内部的功率晶体管对电池进行涓流、恒流和恒压充电。充电电流可以用外部电阻编程设定，最大持续充电电流可达2A不需要另加防倒灌二极管。具有高达90%以上的充电效率，且自身发热量极小。
      JTM4050B包含两个漏极开路输出的状态指示端，充电状态指示端NCHRG和充电满状态指示端NSTDBY。芯片内部的功率管理电路在芯片结温超过145℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片处理能力，不用担心芯片过热而损坏芯片或者损坏外部元器件。当输入电压大于电源低电压检测阈，JTM4050B开始对电池充电，NCHRG管脚输出低电平，表示充电正在进行。如果电池电压低于2.9V，充电器用小电流对电池进行涓流预充电。恒流模式对电池充电时，充电电流由RS确定。当电池电压接近 4.2V 时，充电电流将逐渐减小，
        JTM4050B进入恒压模式。当充电电流减小到充电结束阈值时，充电周期结束，NCHRG端输出高阻态，NSTDBY端输出低电平。充电结束阈值是恒流充电的电流的10%。当电池电压降到再充电阈值以下时，JTM4050B自动开始新的充电周期。芯片内部的高
精度的电压基准源，误差放大器和电阻分压网络确保电池端调制电压的进度在1%以内，满足了锂离子电池和锂聚合物电池精确充电的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于3uA，从而增加了待机时间。

八,相关产品

线性单节锂电充电IC

产品型号	输出	输入	最大充电电流	充电类型	充电截止电压	精度	涓流充电截止电压	功耗	封装	状态	替代型号
	电压	电压							形式
JTM4054	4.2V	4.25-6.5V	800mA		4.2V	±1%	2.9V	25uA	SOT23-5	量产	LTC4054
											MCP73831
											MCP73832
JTM4054B	4.35V	4.25-6V	800mA		4.35V	±1%	2.9V	25uA	SOT23-5	量产	4.35V/三星电芯
											充电应用
JTM4057	4.2V	4.25-6.0V	800mA		4.2V	±1%	2.9V	25uA	SOT23-6	量产	TP4057

JTM4057B	4.35V	4.5-6.5V	800mA		4.35V	±1%	2.9V	85uA	SOT-26	量产	4.35V/三星电芯
											充电应用
JTM4050MR	4.2V	4.25-6.5V	200mA		4.2V	±1%	2.9V	150uA	SOT-25	量产	小电流充电应用


JTM4056	4.2V	4.0-8.0V	1200mA		4.2V	±1.5%	2.9V	55uA	ESOP8	量产	TP4056

JTM4056B	4.35V	4.0-8.0V	1200mA		4.35V	±1.5%	2.9V	55uA	ESOP8	量产	4.35V/三星电芯
											充电应用
JTM5056	4.2V	4.25-6.5V	1000mA		4.2V	±1%	2.9V	50uA	ESOP8	量产	TP4056
											CN3052
											GS1406
JTM4051	4.2V	4.25-6.5V	1.2A		4.2V	±1%	2.9V	25uA	ESOP8	量产	CN3052
					以上可调						CN3062
JTM4051B	3.6V	4.25-6.5V	1.2A		3.6V/4.2V	±1%	2.9V	25uA	ESOP8	量产	单节磷酸铁锂
	4.2V				以上可调						充电应用
JTM5051	4.2V	3.8V-6.5V	1A/0.5A		4.2V	±1%	2.9V	450uA	ESOP8	量产
									SOP8
