JTM2931A/2932A/2933是一款高精度非隔离降压型LED恒流驱动芯片，可以通过外部引脚来选择分三段和四段作开(2)

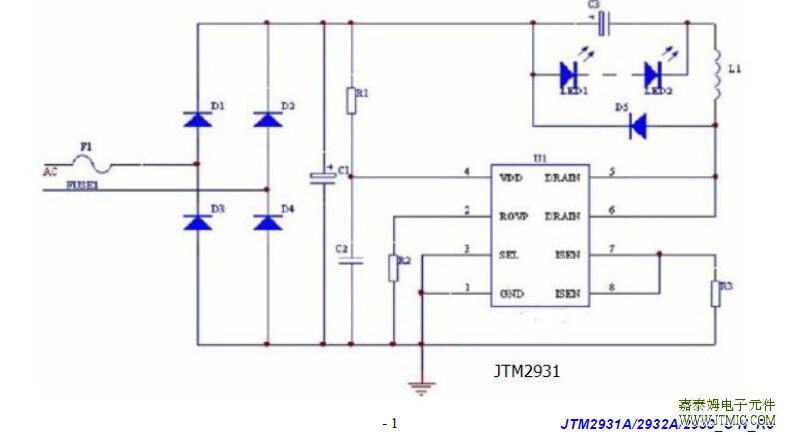

六.电路原理图

七,功能概述
JTM2931A/2932A/2933内置多种保护功能，包括 LED 开路/短路保护，ISEN 电阻短路保护，
VDD 欠压保护，芯片温度过热调节等。当输出 LED 开路时，系统会触发过压保护逻辑并停止开关
工作。
当 LED 短路时，系统工作在 5KHz 低频，ISEN 关断阈值降低到 200mV，所以功耗很低。当有些
异常的情况发生时，比如 ISEN 采样电阻短路或者变压器饱和，芯片内部的快速探测电路会触发保
护逻辑，系统马上停止开关工作。
系统进入保护状态后，VDD 电压开始下降；当 VDD 到达欠压保护阈值时，系统将重启。同时系
统不断的检测负载状态，如果故障解除，系统会重新开始正常工作。

过温调节功能
JTM2931A/2932A/2933 具有过热调节功能，在驱动电源过热时逐渐减小输出电流，从而控制输
出功率和温升，使电源温度保持在设定值，以提高系统的可靠性。芯片内部设定过热调节温度点
为 150℃。

PCB 设计注意事项
在设计 JTM2931A/2932A/2933 PCB 时，需要遵循以下
指南：旁路电容
VDD 的旁路电容需要紧靠芯片 VDD 和 GND 引脚。
OVP 电阻
开路保护电压设置电阻需要尽量靠近芯片 ROVP 引脚。地线电流采样电阻的功率地线尽可能短，
且要和芯片的地线及其它小信号的地线分头接到母线电容的地端。功率环路的面积减小功率环路
的面积，如功率电感、功率管、母线电容的环路面积，以及功率电感、续流二极管、输出电容的
环路面积，以减小 EMI 辐射。
DRAIN 引脚
增加 DRAIN 引脚的铺铜面积以提高芯片散热。

八,相关产品

型号	工作电压围	内置MOS	输出功率	输出电流	输出	基准	PF值	效率	封装	替代型号
					电流精度	电压
JTM2831A	85Vac-265Vac	500V/0.8A	9W以内	最大255mA	3%	0.4V	0.5	95%	SOP-8	BP2831A/ BP9831A/CL1501
		MOS		可调
JTM2832A/D	85Vac-266Vac	500V/1A	18W/28W	最大330mA	3%	0.4V	0.5	95%	SOP8/DIP8	BP2832A/D/BP9832A/D
		MOS	以内	可调						CL1502
JTM2833A/D	85Vac-266Vac	500V/2A	36W以内	最大400mA	3%	0.4V	0.5	95%	SOP8/DIP8	BP2833A/D/BP9833A/D
		MOS		可调						CL1503
JTM2836D	85Vac-265Vac	500V/3A	50W以内	最大490mA	3%	0.4V	0.5	195%	DIP8	BP2836D
		MOS		可调
JTM2325A	85Vac-265Vac	600V/1.5A	12W以内	可调	3%	0.2V	0.9	95%	SOP8	BP2325A
		MOS
JTM2326A/D	85Vac-265Vac	600V/2.0A	20W/30W以内	可调	3%	0.2V	0.9	95%	SOP8	BP2326A
		MOS							DIP7	BP2328D
JTM2329A	85Vac-265Vac	外置MOS	60W以内	可调	3%	0.2V	0.9	95%	SOT-26	BP2329A
JTM2931A	85Vac-265Vac	500V/0.8A	9W以内	最大255mA	3%	0.4V	0.5	95%	SOP8	通过开关4/3段调光
		MOS		可调
JTM2932A	85Vac-266Vac	500V/1A	18W以内	最大330mA	3%	0.4V	0.5	95%	SOP8	通过开关4/3段调光
		MOS		可调
JTM2933A/D	85Vac-266Vac	500V/2A	36W以内	最大400mA	3%	0.4V	0.5	95%	SOP8/DIP7	通过开关4/3段调光
		MOS		可调

LED日光灯&球泡灯驱动IC

型号	输入电压	驱动电流	工作效率	关机电流	采样阀值	调光功能	保护功能	封装	替代型号
JTM9910	8V-600V	1A	90%	0.23mA	0.25V	线性调光	欠压/过温/	SOP8	HV9910/SMD802/
HV9910						PWM调光	过流/短路保护		TB99/SQ9910/
									KTD910
JTM9961	8V-600V	1A	90%	0.23mA	0.25V	线性调光	欠压/过温/	SOP8	HV9961/HV9910
HV9961						PWM调光	过流/短路保护		SMD802/TB99/SQ9910
JTM9920	10V-24V/	1A/	90%	0.36mA	0.2V	带有源PFC	欠压/过温/	SOP8
	500V	内置500V					过流/短路保护
		MOS
JTM9970	7.0V-7.6V/	1A/	90%	0.20mA	0.4V		欠压/过温/	SOP8
	500V	内置500V					过流/短路保护
		MOS

LED台灯驱动IC

型号	输入电压	驱动电流	工作效率	关机电流	采样阀值	调光功能	保护功能	封装	替代型号
JTM9921	20V-400V	20mA		0.35mA				SOT-89	HV9921
JTM9922	20V-400V	50mA		0.35mA				SOT-89	HV9922
JTM9923	20V-400V	30mA		0.35mA				SOT-89	HV9923
JTM9927	6V-500V	20-50mA			0.6V			TO-252	BJ1218
JTM225	2.0V-5.5V			3uA		LED台灯		SOP8
						带无级调光/
						分段调光

LED路灯驱动IC

型号	输入电压	驱动电流	工作效率	关机电流	采样阀值	调光功能	保护功能	封装	替代型号
JTM5305	3.6V-100V	扩流最大2A	95%	1mA	0.25V	PWM调光	欠压/过温/	SOP8	TAC5305
							过流/短路保护

我司的JTM9910有以下优点：

1.宽电压工作（8V-600V）
2.低功耗（600mW）高效率（90%以上）
3.高耐压（600V）
4.宽驱动能力（几ma-1A）
5.欠压、过温、过流、短路保护
6.关断时间自动调整
7.支持线性调光和pwm脉宽调光
8.调节CS电阻可以调节输出电流，调小电阻值可以调大输出电流。
9.调节RT电阻可以调节输出功率，调小电阻值可以调大输出功率。
10.工业级工作温度:-40°C---+85°C
11.可以提供非隔离方式LED日光灯/球泡灯驱动的整套方案。
