输出过压保护电压可外部编程,逐周期电流限制，内置前沿消隐JTM5879 SSR 12V1A 六级能效 Tier 2 DE

　　一,目录
1.产品概述         2.产品特点
3.应用说明                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
     1、输入90-264V 50/60Hz
2、输出12V 1A
3、待机功耗小于75mW
4、PCB 尺寸37x64mm

三.产品特点(Features)
1、内置600V功率MOSFET。
2、专利的‘HV-mWTM’技术实现小于75mW的超低待机功耗。
3、专利的‘QR-IITM’(第二代准谐振)技术，克服传统准谐振系统效率，
EMI和异音问题。
4、‘数字去抖动’ 技术消除谷底切换异音。
5、‘数字频率折返’技术提高全负载效率。
6、‘数字频谱扩展’ 技术克服传统第一代QR系统EMI缺陷。
7、内置软启动，管脚浮空保护。
8、输出过压保护电压可外部编程。
9、逐周期电流限制，内置前沿消隐。
10、内置高低压过流补偿实现全电压平坦OCP曲线。

11、输出过压保护，VDD欠压保护(UVLO)，VDD过压保护及钳位。

四,应用说明 (Applications)
PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
4、初级RCD 吸收电路中的二极管负极需要串联1个100R 的贴片电阻，可以
改善EMI。
5、VCC 电压典型设计范围为15-20V。
变压器注意事项
1、变压器设计时反射电压压Vro按照90V 计算，占空比 ≤ 50% 设计。
2、输入电压90V时系统频率设计在50KHz 左右。

五,产品封装图 (Package)

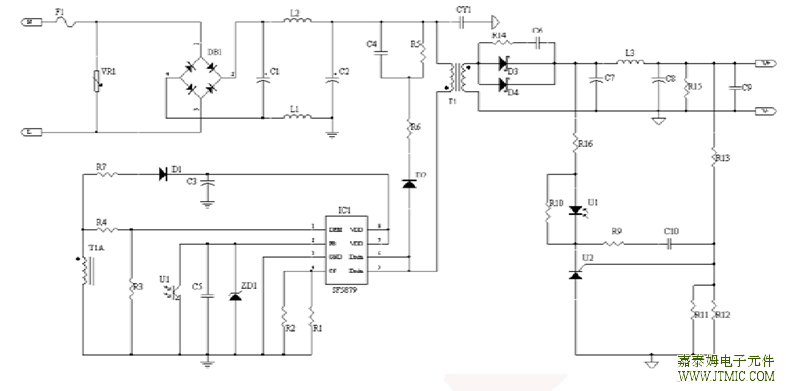

六,电路原理图

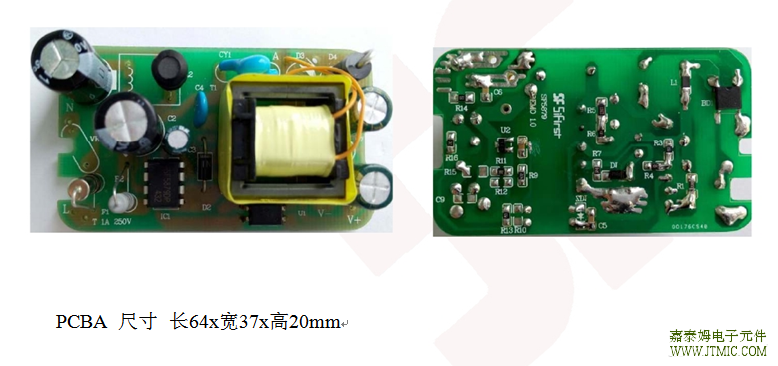

七, 产品PCB

八.产品BOM

序号	名称	规格	数量	位号
1	贴片电容	103/50V 0805 X7R	1	C5
2	贴片电容	102/100V 0805 X7R	1	C6
3	贴片电容	104/50V 0805 X7R	1	C10
4	贴片电阻	2.0R 1206 1%	1	R1
5	贴片电阻	1.8R 1206 1%	1	R2
6	贴片电阻	15K 0805 5%	1	R3
7	贴片电阻	56K 0805 5%	1	R4
8	贴片电阻	220K 1206 5%	1	R5
9	贴片电阻	100R 0805 5%	1	R6
10	贴片电阻	2.4R 0805 5%	1	R7
11	贴片电阻	4.7K 0805 5%	1	R9
12	贴片电阻	220R 0805 5%	1	R16
13	贴片电阻	3.9K 0805 1%	1	R12
14	贴片电阻	15K 0805 1%	1	R13
15	贴片电阻	22R 1206 5%	1	R14
16	贴片整流二极管	R1M 1A/1000V DO-123FL	1	D1
17	贴片桥堆	ABS10 1A/1000V	1	DB1
18	贴片IC	TL431 Vref：2.5V SOT-23	1	U2
19	贴片磁珠	3uH3 H 阻抗1K 1206 I=500mAI 500 A	1	L1
20	插件IC	SF5879DP DIP-8 赛威	1	IC1
21	Y电容	102/400V Pin=10mm	1	CY1
22	电解电容	10uF/400V 10*16mm KT	1	C1
23	电解电容	15uF/400V 10*16mm KT	1	C2
24	电解电容	470uF/16V 8*10mm Low ESR KT	2	C7,C8

25	电解电容	10uF/50V 5*11mm KT 1 C3
26	瓷片电容	102/1kV 20% P=5mm 1 C4
27	插件二极管	IN4007 1000V DO-41DO 41 1 D2
28	肖特基二极管	PFS5100L D0-201AD PFC 低压降 1 D4
29	跳线	CP线 Ø0.5mm L=5mm 1 L3
30	工字电感	1.5mH 0.22mm 8*12mm 1 L2
31	保险丝	T2A 250V 3.6*10mm 1 F1
32	光耦	Photo coupler PC817B LITEON 1 U1
33	变压器	EF20 5+5卧式 Lm=1.9mH ±8% 1 T1
34	PCB板	FR-4 48*95mm T=1.6mm 1

九.产品PDF文档

JTM5879
