内置高低压过流补偿实现全电压平坦OCP曲线JTM5877 QR-II 19V3.42A 六级 V:1.2 能效 DEMO

　　一,目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
1、输入90-264V 50/60Hz
2、输出19V 3.42A
3、待机功耗小于150mW
4、PCB 尺寸102x45mm

三.产品特点(Features)
1、专利的‘QR-IITM’(第二代准谐振)技术，克服传统准谐振系统效率，
EMI和异音问题。
2、‘数字去抖动’ 技术消除谷底切换异音。
3、‘数字频率折返’技术提高全负载效率。
4、‘数字频谱扩展’ 技术克服传统第一代QR系统EMI缺陷。
5、 800mA驱动能力，可以应用在100W以上场合。
6、内置软启动，管脚浮空保护。
7、输出过压保护电压可外部编程。
8、逐周期电流限制，内置前沿消隐。
9、内置高低压过流补偿实现全电压平坦OCP曲线。

10、输出过压保护，VDD欠压保护(UVLO)，VDD过压保护及钳位。

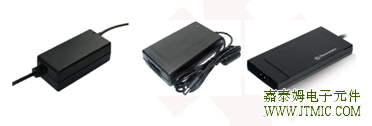

四,应用范围 (Applications)
1、应用于电源适配器等等

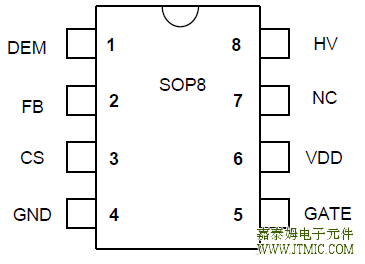

五,产品封装图 (Package)

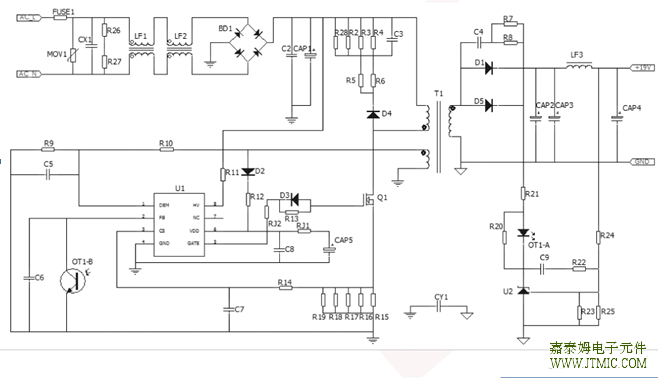

六,电路原理图

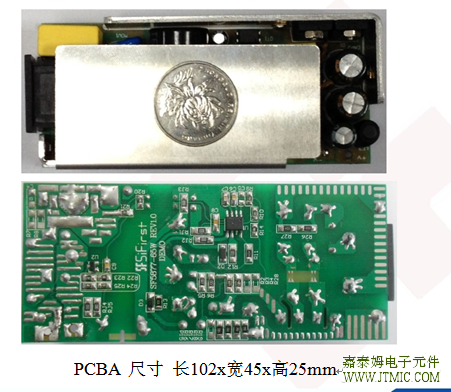

七, 产品PCB

八.产品BOM

序号	名称	规格	数量	位号
1	贴片电容	10nF/50V 0805 X7R	1	C6
2	贴片电容	75pF/50V 0805 X7R	1	C7
3	贴片电容	220nF/50V 0805 X7R	1	C9
4	贴片电容	100nF/50V 0805 X7R	1	C8
5	贴片电阻	680K 1206 5%	2	R2,R3
6	贴片电阻	22R 1206 5%	2	R5,R6
7	贴片电阻	30K 0805 1%	1	R9
8	贴片电阻	150K 0805 1%	2	R10,R24
9	贴片电阻	20K 1206 5%	1	R11
10	贴片电阻	0R 1206 1%	3	R12,RJ1.RJ2
11	贴片电阻	0R 1206 1%	3	RJ3,RJ4.RJ5
12	贴片电阻	100R 1206 5%	1	R13
13	贴片电阻	1K 0805 5%	1	R14,R21
14	贴片电阻	1R 1206 1%	4	R15,R16,R17,R18
15	贴片电阻	2K 0805 5%	2	R20,R22
16	贴片电阻	180K 0805 1%	1	R23
17	贴片电阻	24K 0805 1%	1	R24
18	贴片电阻	3.6K 0805 1%	1	R25
19	贴片电阻	1M 1206 5%	2	R26,R27
20	贴片整流二极管	1N4148 SOD123	1	D3
21	贴片整流二极管	A7 SOD123	1	D2
22	插件二极管	1N4007 DO-41	1	D4
23	贴片芯片	SF5877 SOT-8 赛威	1	U1
24	Y电容	2.2nF/400V Pin=10mm	1	CY1

25	X电容	0.33uF/275V Pin=15mm	1	CX1
26	电解电容	120uF/400V 18*30mm	1	CAP1
27	电解电容	680uF/25V 10*17mm	2	CAP2,CAP3
28	电解电容	470uF/25V 8*16mm	1	CAP4
29	电解电容	47uF/50V 6.5*11mm	1	CAP5
30	瓷片电容	10nF/1kV 20%	1	C2
31	瓷片电容	1nF/1kV 20%	1	C3
32	压敏电阻	14D561K	1	MOV
33	肖特基二极管	YA868C15R 30A/150V TO-220	1	D1
34	跳线	14mm	1	J4
35	MOSFET	12N60 12A/600V TO-220F	1	Q1
36	共模电感	T18118 36mH	1	LF1
37	共模电感	T1045 800uH	1	LF2
38	差模电感	R5*15 3uH	1	LF3
39	AC插座	2PIN 2.5A/250V	1	CON1
40	保险丝	T 3A 250V 3.6*10mm	1	FUSE1
41	光耦	Photo coupler PC817B	1	OT1
42	TL431	Vref：2.5V SOT-23	1	U2
43	桥堆	KBP408 4A/800V	1	BD1
44	变压器	PQ2620 6+6 Lm=480uH	1	T1

九.产品PDF文档

JTM5877
