JTM6283B是一款升压恒流型 LED驱动器，可工作在DC5V到40V输入电压范围，低纹波，内置功率MOS。JTM62

1.产品概述         2.产品特点
3.应用范围    4.产品封装图
5.电路原理图 6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述

一,产品概述(General Description)
JTM6283B是一款升压恒流型 LED驱动器，可工作在DC5V到40V输入电压范围，低纹波，内置功率MOS。JTM6283B内置固定频率振荡器与频率补偿电路，简化了电路设计。
当输入电压大于或等于 12V 时，JTM6283B可驱动5至10串1W LED。
PWM 控制环路可以调节占空比从0~90%之间线性变化。内置过电流保护功能与EN脚逻辑电平关断功能。内部补偿模块可以减少外围元器件数量 .

二.产品特点(Features)
1.)5V到40V宽输入电压范围
2. 0.22V输出电流采样电压
3.)输出可驱动2~10串1W LED
4.)固定400KHz开关频率
5.)最大2A开关电流
6.)SW内置过压保护功能
7.)93%以上转换效率
8.)EN脚TTL关断功能
9.)出色的线性与负载调整率
10.)内置功率MOS
11.)内置频率补偿功能
12.)内置软启动功能
13.)内置热关断功能
14.)内置电流限制功能
15.)SOP-8L封装
三,应用范围 (Applications)
升压恒流驱动
显示器LED背光
通用LED照明

四,产品封装图 (Package)

引脚号	引脚名	描述
1	EN	使能引脚，低电平关机，高电平工作，悬空时为高电平。
2	VIN	电源输入引脚，支持 5V 到 40V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
3	FB	输出电流采样引脚，FB 参考电压为 0.22V。
4	NC	无连接。
5,6	SW	功率开关输出引脚，SW 是输出功率的开关节点。
7,8	GND	接地引脚。

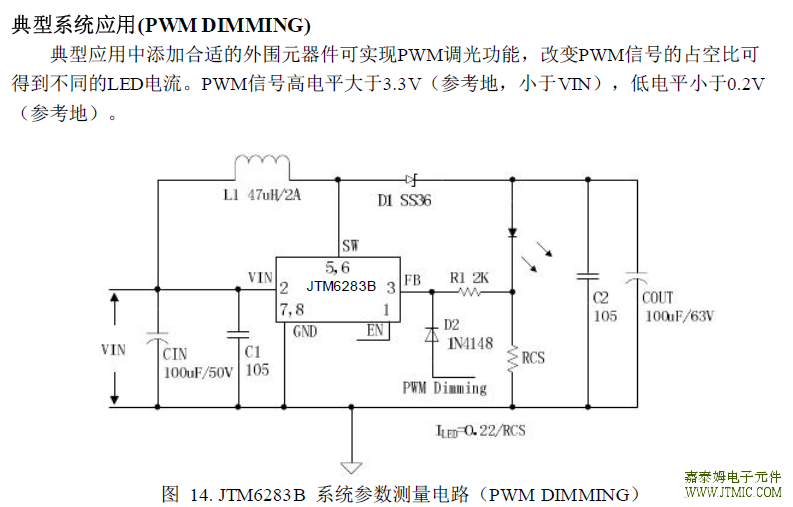

五,电路原理图

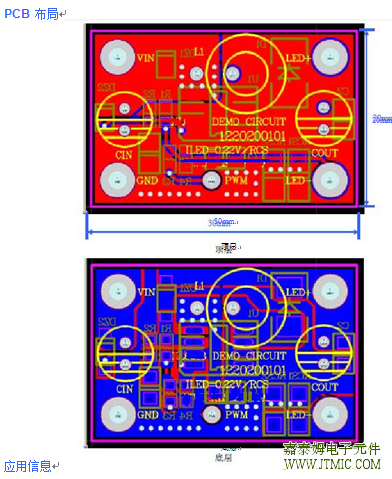

六, 产品PCB

PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。
七.产品BOM

序号	数量	参考位号	描述	生产商料号	生产商
1	2	C1,C2	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	100uF,35V,Electrolytic,(6.3*11)	YXJ-35V-100uF	Rubycon
3	1	COUT	47uF,50V,Electrolytic,(6.3*11)	YXJ-50V-47uF	Rubycon
4	1	D1	40V,3A,SMA,Schottky Barrier Rectifier	SS34
5	1	DZ1	36V,500mW,ZENER,MINI MELF	TCBZV55C 36	TAK CHEONG
6	1	DZ2	10V,500mW,ZENER,MINI MELF	TCBZV55C 10	TAK CHEONG
7	1	L1	47uH,2A,(13*7)	CS102125-T27
8	1	R1	1K,1%,1/16W,Thick Film,0603	RC0603XR-071001L	Yageo
9	1	R4	10K,1%,1/16W,Thick Film,0603	RC0603XR-071002L	Yageo
10	1	RCS1	0.68Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R680L	Yageo
11	1	U1	60V,2A,BOOST,LED Driver,SOP-8L	HM6283B	H&M SEMI

八.产品PDF文档

JTM6283

九,功能概述

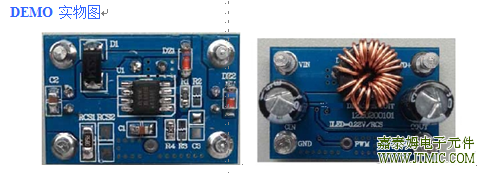

产品HM6283B 制作的演示板，用于 DC10V~30V 输入，输出电流为 324mA 的升压恒流 LED 应用演示，最高转换效率可以达到 93%以上。
HM6283B 是开关升压型 DC-DC 转换芯片；固定开关频率 400KHz，可减小外部元器件尺寸。芯片具有出色的线性调整率与负载调整率，输出电压最大可达 60V。芯片内部集成过流保护、过温保护、软启动、SW 过压保护等可靠性模块。
HM6283B 为 SOP-8L 封装，采用标准外部元器件，应用灵活。
