5A 铅酸电池充电管理集成电路JTM4067 是 PWM 降压模式铅酸电池充电管理集成电路,独立对铅酸电池充电进行自动管
信息类型:商品 -- 出售 产品PDF文件:
商品原价:0元 优惠价格:0元 品牌:JTM 单位: 上架日期:15-11-26 13:48 人气:
购物车:查看购物车 购买:
商品介绍

目录
1.产品概述                       2.产品特点
3.应用范围                       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述                        8
.相关产品

,产品概述(General Description)
        JTM4067 是 PWM 降压模式铅酸电池充电管理集成电路,独立对铅酸电池充电进行自动管理,具有封装外形小,外围器件少和使用简单等优点
        JTM4067 具有涓流,恒流,过充电和浮充电模式,非常适合铅酸电池的充电。在过充电和浮充电模式,充电电压由外部电阻分压网络设置;在恒流充电模式,充电电流通过一个外部电阻设置。对于深度放电的电池,当电池电压低于所设
置的过充电电压的81.8%时,JTM4067用所设置的恒流充电电流的13%对电池进行涓流充电。在过充电阶段,充电电流逐渐减小,当充电电流降低到外部电阻所设置的值时,
        JTM4067进入浮充电状态。在浮充电状态,如果电池电压下降到所设置的过充电电压的81.8%时,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,JTM4067自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存,电池温度监测,电池端过压保护和充电状态指示等。
       JTM4067 采用 16 管脚 TSSOP 封装。

.产品特点(Features)
1.)宽输入电压范围:7.5V 到 28V
2.)对铅酸电池进行完整的充电管理
3.)过充电和浮充电电压由外部电阻分压网络设置
4.)充电电流达 5A
5.)PWM 开关频率:300KHz
6.)恒流充电电流由外部电阻设置
7.)对深度放电的电池进行涓流充电
8)过充点结束电流由外部电阻设置
9.)电池温度监测功能
10.)自动再充电功能
11.)双状态指示
12.)软启动功能
13.)电池端过压保护
14.)工作环境温度:-40℃ 到 +85℃
15.)采用 16 管脚 TSSOP 封装
16.)产品无铅,无卤素元素,满足 RoHS


,应用范围 (Applications)
铅酸电池充电
不间断电源
备用电池应用
便携式工业和医疗仪器
独立电池充电器

四.
下载产品资料PDF文档

JTM4067

,产品封装图 (Package)

管脚序号 名称 说明
1 VG 内部电压调制器输出。为内部驱动电路提供电源。在 VG 管脚和
VCC 管脚之间接一个 100nF 的电容。
2 PGND 功率地
3 GND 模拟地
4 CHRG 漏极开路输出端。在涓流充电,恒流充电和过充电状态,内部晶
体管将此管脚拉到低电平;否则,此管脚为高阻状态。
5 DONE 漏极开路输出端。在浮充电状态,内部晶体管将此管脚拉到低电
平;否则,此管脚为高阻状态。
6 TEMP 电池温度监测输入端。在此管脚到地之间连接一个负温度系数的
热敏电阻。
7 EOC 过充电结束电流设置端。将此管脚直接接到地或者通过一个电阻
接到地,用来设置过充电结束电流。
8 COM1 回路补偿输入端 1。在此管脚到地之间接一个 470pF 的电容。
9 COM2 回路补偿输入端 2。在此管脚到地之间串联连接一个 120Ω 的电
阻和一个 220nF 的电容。
10 FB 电池电压反馈端。外接电阻分压网络以设置过充电电压和浮充电
电压。
11 COM3 回路补偿输入端 3。在此管脚到地之间接一个 100nF 的电容。
12 NC 没有连接
13 CSP 充电电流检测正输入端。此管脚和BAT管脚测量充电电流检测
阻RCS两端的电压,并将此电压信号反馈给芯片进行电流调制。
14 BAT 充电电流检测负输入端。此管脚和CSP管脚测量充电电流检测电
阻RCS两端的电压,并将此电压信号反馈给芯片进行电流调制。
15 VCC 外部电源输入端。VCC 也是内部电路的电源。此管脚到地之间
需要接一个滤波电容。
16 DRV 驱动片外 P 沟道 MOS 场效应晶体管的栅极。

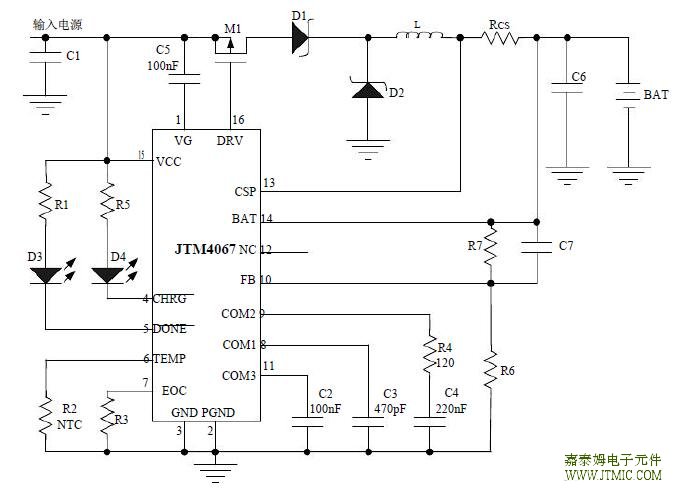

.电路原理图


,功能概述
        JTM4067是PWM降压型铅酸电池充电管理芯片,具有涓流,恒流,过充电和浮充电模式。恒流充电电流由
连接于CSP管脚和BAT管脚之间的电流检测电阻RCS设置,在过充电和浮充电模式,充电电压由外部电阻
分压网络设置。
       当VCC管脚电压大于低压锁存阈值,并且大于电池电压时,充电器正常工作,对电池充电。如果电池电
压低于所设置的过充电电压的81.8%时,充电器自动进入涓流充电模式,此时充电电流为所设置的恒流充
电电流的13%。当电池电压大于所设置的过充电电压的81.8%时,充电器进入恒流充电模式,此时充电电
流由内部的175mV基准电压和一个外部电阻RCS设置,即充电电流为175mV/RCS。当电池电压继续上升接
近过充电电压时,充电器进入过充电模式,充电电流逐渐减小。当充电电流减小到EOC管脚电阻设置的
过充电结束电流时,JTM4067进入浮充电模式,此时BAT管脚电压被调制在浮充电电压。漏极开路输出
管脚内部的晶体管关断,输出为高阻态;另一个漏极开路输出管脚内部的晶体管接通,输出低电平,
以指示浮充电状态。
        在浮充电状态,如果断开输入电源,再重新接入,将开始一个新的充电周期;如果电池电压下降到再充
电阈值(过充电电压的81.8%),那么也将自动开始新的充电周期。
      当输入电压掉电时,JTM4067自动进入睡眠模式,内部电路被关断,这样可以减少电池的电流消耗,延长
待机时间。
      为了监测电池温度,需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电
池温度超出正常范围,充电过程将被暂停,直到电池温度回复到正常温度范围内为止。
      JTM4067内部还有一个过压比较器,当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时,如
果BAT管脚电压上升到过充电电压的1.08倍时,过压比较器动作,关断片外的P沟道MOS场效应晶体管,
充电器暂时停止,直到BAT管脚电压回复到恒压充电电压以下。在某些情况下,比如在电池没有连接到
充电器上,或者电池突然断开,BAT管脚的电压可能会达到过压保护阈值。此为正常现象。

八,相关产品
2节锂电充电IC
型号 电池数量 工作模式 工作电压 最大 工作电流 恒流恒压 输出电压 开关频率 封装
充电电流 精度
JTM8203 两节 线性,内置MOS 9V-16V 1A 0.26mA 1% 8.4V   SOP-8L
JTM8202 两节 开关式,内置MOS 9V-16V 2A 0.26mA 1% 8.4V 780KHz SOP-8L
JTM8207 两节 开关式,外置MOS 8.9V-20V 2A 3.5mA 1% 8.4V 500KHz SOP-8L
JTM4060 单节/两节 开关式,外置MOS 最大20V 3A   1% 4.2V/CELL 600KHz MSOP-10
JTM4061 单节/两节 开关式,外置MOS 4.5V-12V 2A 5mA 1% 4.175V/CELL 400KHz TSSOP-14
JTM4062 两节 开关式,外置MOS 7.5V-28V  5A 1.55mA 1% 8.4V 300KHz TSSOP-16

多节锂电充电IC
型号 电池数量 工作模式 工作电压 最大 工作电流 恒流恒压 输出电压 开关频率 封装
充电电流 精度
JTM4063 三节 开关式,外置MOS 7.5V-28V  5A 1.75mA 1% 12.6V 300KHz TSSOP-16
JTM4064 四节 开关式,外置MOS  7.5V-28V  5A 1.95mA 1% 16.8V 300KHz TSSOP-16
JTM4065 1-6节可设置 开关式,外置MOS 7.5V-28V 5A 1.7mA 1% 可调 300KHz TSSOP-16

型号 输入电压 最大充电电流 充电类型 单节截止电压 封装形式
JTM4058 2.6-7.5V 250mA 1到8节镍镉/镍氢电池充电IC 1.35V SOP-8
JTM4059 2.3-6.5V 1.2A 1到3节镍镉/镍氢/镍锌电池充电IC 1.35V ESOP8
JTM4059B 3.1-6.5V 1A 1到4节镍镉/镍氢电池充电IC 1.35V ESOP8
JTM4068 7.5-28V 扩流5A 2-17节镍氢电池充电IC 1.35V TSSOP16
JTM4067 7.5-28V 扩流5A 单节/多节铅酸电池充电IC 3.6V TSSOP16




型号 输入耐压 检测电压范围 检测电 输出形式 工作电流 封装 直接替代型号
压精度
JTM61C/NXX2 12V 1.1/1.8/2.0/2.1/2.2/2.4/2.5/ 2% CMOS/N沟道 1.1uA SOT-23 XC61FC(N)/XC61CC(N)/
2.7/2.8/3.0/3.3/3.5/3.6/ RT9808/RT9809/AIC1680/
3.9/4.0/4.2/4.4/5.0V AP8822/S808/UT81XX
JTM70XX 12V 1.1/1.8/2.0/2.1/2.2/2.4/2.5/ 2% CMOS/N沟道 1.1uA SOT-23 HT70XX/KIA70XX
2.7/2.8/3.0/3.3/3.5/3.6/ SOT-89
3.9/4.0/4.2/4.4/5.0V TO-92
JTM6100 6.5V 1.2V以上,可以设置 2% CMOS 1.8uA SOT-25
JTM809系列 6V 2.63V/2.93V/3.08V/ 1% CMOS 1.0uA SOT-23 MAX809/
4.00V/4.38V/4.63V IMP809/AME8500
JTM810系列 6V 2.63V/2.93V/3.08V/ 2% CMOS 8.0uA SOT-23 MAX810/IMP810
4.38V/4.63V
JTM811系列 6V 2.93V/4.00V/ 2% CMOS 8.0uA SOT-143 MAX811/IMP811
4.38V/4.63V

我司的JTM61C/NXXXMR/SOT-23有如下优点:
1.耐压可达12V
2.静态电流小,只有1uA(典型值).
3.输出方式有N沟道和CMOS 2种.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值,
 可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线,全测产品,一致性好,品质稳定.

我司的JTM70XXMR/PR SOT-23/SOT-89有如下优点:
1.耐压可达12V
2.静态电流小,只有1uA(典型值).
3.输出方式是N沟道输出.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值,
 可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线,全测产品,一致性好,品质稳定.


相关文 件
1.JTM4067应用电路图
2.JTM4067演示板使用说明
3.关于JTM4067演示板的补充说明
4.输入电源滤波电容可能引起的问题
5.关于JTM4067系列芯片的使用
