JM100支持 QC2.0 协议的低成本 USB 高压充电接口芯片，能够配合各种副边反馈的 AC-DC 开关电源管理芯片

　　目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述

一,产品概述(General Description)
  JM100 是一款支持 QC2.0 协议的低成本 USB 高压充电接口芯片，能够配合各种副边反馈的 AC-DC 开关电源管理芯片满足输出电压。JM100 能自动检测是否有支持 QC2.0 的需要充电的设备接入，如果检测到接入的需充电设备不满足 QC2.0,则默认 DC5V 输出。
二.产品特点(Features)
1.输出电压：DC5V、DC9V、DC12V 以及 DC20V 兼容 USB 充电协议 1.2 版本
2.自动对充电适配器和被充电设备进行 USB1.2 充电协议握手
3.默认输出 DC 5V
4.超低功耗：在输出 5V 时，芯片功耗低于 1mW
5.完整的保护机制：引脚开路及短路保护机制

三,应用范围 (Applications)
本产品使用于智能手机、数码相机、笔记本的充电设备

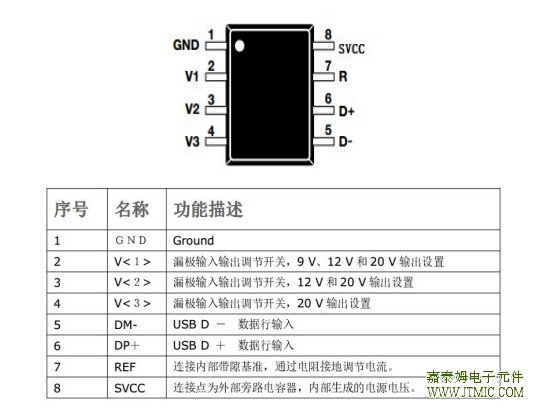

四,产品封装图 (Package)

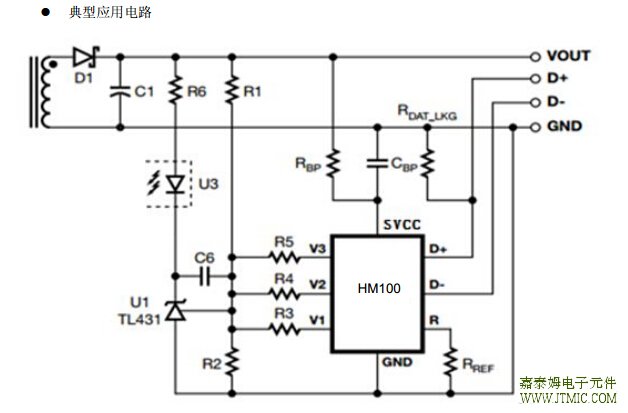

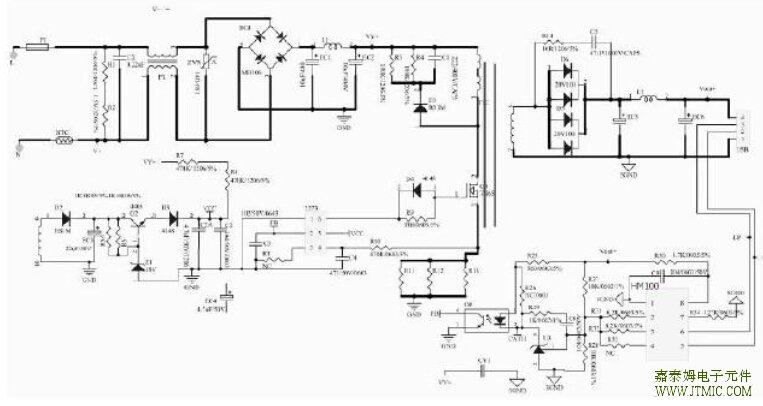

五,JM100典型应用电路原理图

六, 产品PCB
(略)
七.产品BOM
(略)
八.产品PDF文档

JM100

九,功能概述
JM100 是一款支持 QC2.0 协议的 US. 高压充电接口芯片，芯片通过 D+、D-两个引脚的电平来判断需要输出的电压，然后通过 V1、V2 和 V3 这三个接入了电源反馈系统的端口，来控制输出电压达到需求值。当 SVCC 的电平达到 4V 后，芯片会在 20MS 之内开通 N5，以使 D+和 D-联通，并且保持 V1、V2 和 V3 几个口的开关管关断。芯片连接 D+和 D-，使得充电适配器和被充电设备进行 US.1.2 充电
协议的握手，此时，适配器默认输出 5V。当 D+的电平超过 0.325V 并且低于 2.0V 持续时间超过 1.25S时，芯片进入 QC2.0 模式，如果持续时间小于 1.25S,则，芯片继续处于 US.1.2 充电协议，默认 5V 输出。
当JM100 进入 QC2.0 模式，芯片会关断 N5，并且打开 N4，此时通过一颗内置的电阻（19.5KΩ）在1mS 之内，将 D－的电平拉低到 0V。此后，芯片将接受被充电设备发出 D+和 D-的电平，来控制 AC-DC
输出相应的电平，具体的输出电压和 D+、D-的关系如下表：

D+	D-	Output	Switch Status
0.6V	0.6V	12V	N1=N2=On，N3=Off
3.3V	0.6V	9V	N1=On，N2=N3=Off
3.3V	3.3V	20V	N1=N2=N3=On
0.6V	GND	5V(Default)	N1=N2=N3=Off
