一,目录
1.产品概述                       2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图                   6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
      JTM600 是一个低成本、高恒流精度、原边反馈 PSR (Primary Side Regulation) 控制的隔离式 AC/DC LED恒流功率开关，适用于 LED 照明领域。在全电压范围内实现高精度的恒流输出，恒流精度在+/-5%以内。JTM600 采用专利的“NC-Aux/PSR”控制技术，可以省去供电辅助绕组，同时集成了功率MOSFET，大大降低了系统成本。JTM600 内置高压启动技术，可以实现小于 100ms 的开机启动，实现了 LED 灯的“即开即亮”功能；集成了专利的恒流控制算法，从而大大提高 LED 输出电流的精度和一致性。JTM600 集成了诸多保护功能，包括 VDD 欠压保护(UVLO，Under Voltage Lockout)，VDD 过压钳位保护，LED 短路/开路保护，逐周期电流限制，管脚浮空保护等等。
JTM600 提供 TO-92 封装形式。
3、NC-Aux/PSRTM
4、启动时间＜100ms,实现LED灯即开即亮
5、PCB 尺寸22x16mm

三.产品特点(Features)
1、700V单芯片集成MOS管 ,TO-92封装,全电压输入最大输出
率3.5W,超低系统成本。
2、专利的‘NC-Aux/PSRTM ’技术,省去供电辅助绕组。
3、启动时间小于100ms，实现LED灯的“即开即亮”功能。
4、专利的恒流控制算法，提高了恒流精度。
5、内置AC输入电压和输出电压补偿，提高恒流精度。
6、内置软启动，管脚浮空保护。
7、LED开路/短路保护。
8、PFM控制带来优化的EMI性能。
9、逐周期电流限制，内置前沿消隐。
10、输出过压保护，VDD欠压保护，VDD过压保护及钳位。


四,应用范围 (Applications)

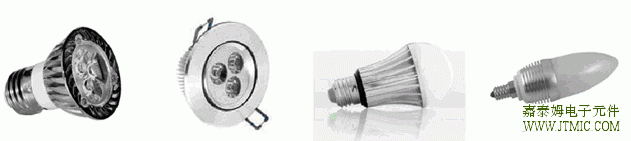

 LED球泡灯、射灯、筒灯，蜡烛灯等等

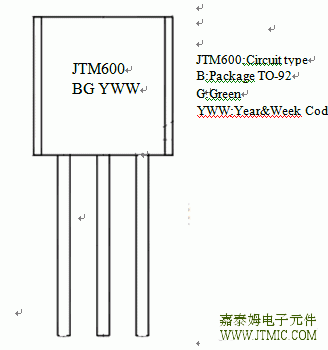

五,产品封装图 (Package)

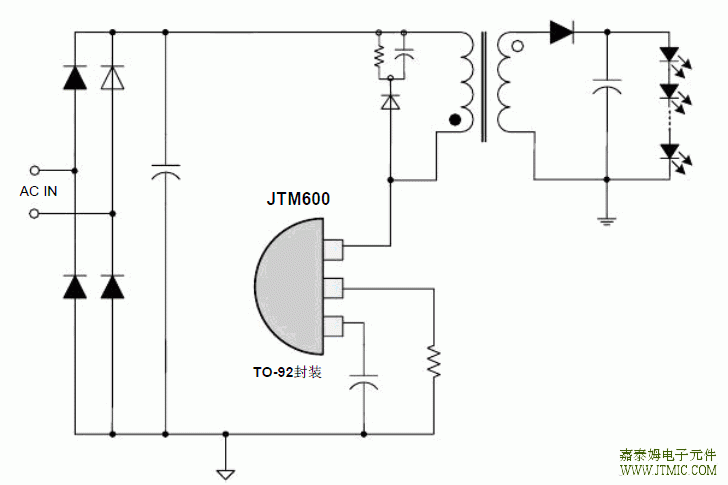

六,电路原理图

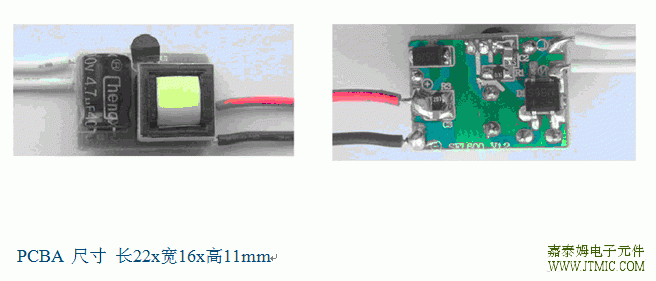

七, 产品PCB


八.产品BOM

序号	名称	规格         数量    位号
	PCB贴片
1	贴片电阻	2.7R 0805 1%             1          R1
2	贴片电阻	10K 0805 5%             1 R3
3	贴片电容	X7R/1UF/25V 0805 10%         1 C2
4	贴片电容	X7R/2.2UF/25V 0805 10%        1 C3
5	贴片IC	SFL600 TO-92TO 92 赛威           1 U1
6	贴片整流桥	MB6S 0.6A/600V            1 D1
7	贴片二极管	SS110 1A/100V JF           1 D2
	PCB插件
8	电解电容	4.7uF/400V Ф8x10mm         1 C1
9	变压器	EE10 4+4 卧式 Lm=3.1mH±8%      1 T1
	PCB	FR-1 22*16mm T=1.2mm         1

九.产品PDF文档

SFL600

十,功能概述

PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
4、IC 脚的焊盘尽量铺铜，增加散热面积，可以减小IC 的温升。

变压器注意事项
1、变压器设计时反射电压Vro按照70V 计算，占空比 ≤ 50% 设计。
2、输入电压90V时系统频率设计在60kHz 左右。
