HM3442 是一款升降压型 LED 恒流驱动芯片，特别适合于锂电池或三节干电池供电的 LED 灯具。

　　目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

一,产品概述(General Description)
    HM3442 是一款升降压型 LED 恒流驱动芯片，特别适合于锂电池或三节干电池
供电的 LED 灯具。当电源电压低于 LED 灯的导通电压时，HM3442 工作于升压状态；
当电源电压高于 LED 灯的导通电压时，HM3442 工作于降压状态。
      HM3442 工作电压范围 2.4V 至 5.5V，工作电流小于 500mA，效率高达 90%，
LED 电流大小由外接电阻设定，电流精度在 5%以内。
      HM3442 还提供 2.4V 的欠压保护和5V 的开路保护功能。
      HM3442 采用 SOP8 封装。

二.产品特点(Features)
1.工作电压：2.4V~5.5V
2. LED 电流：小于 500mA
3. LED 电流由外接电阻设定
4.效率：高达 90%
5.欠压保护电压：2.4V
6. 开路保护电压：5V
7.电流精度：±5%

三,应用范围 (Applications)
1.锂电池供电的 LED 灯具
2.三节干电池供电的 LED 灯具

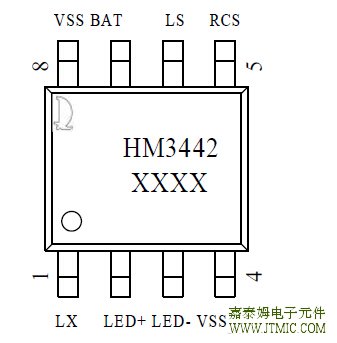

四,产品封装图 (Package)

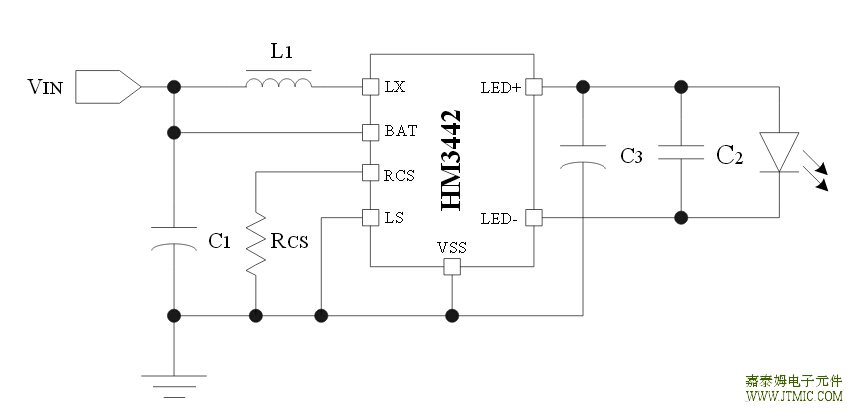

五,电路原理图

六, 产品PCB
(略)
七.产品BOM
(略)
八.产品PDF文档

JTM3442

九,功能概述
LED 工作电流设定
开路保护
开路保护电压典型值为 5V，当 LED
开路输出电压超过 5V 时，HM3442 关闭驱
动电路。

	欠压保护

当输入电压低于 2.4V 时，LED 灯的
电流将被关断，并且欠压状态被记忆。当
电源重新上电或者在使能端 LS 加一个如
下图所示的脉冲信号后，欠压保护状态解
除。
电感、电容选择
选择低 ESR 的电感有助于提高效率，
选择不同电感值电流纹波不同，效率会有
差异。通常可选择 33uH~100uH 左右的功
率电感，根据实际应用中负载电流的不同
可调整优化电感值。
输出电容 C3 可用 47uF 以上的电解电
容。BAT 端需接一个 4.7uF 以上的滤波电
容 C1。为保证电路稳定工作，LED 两端可
能需并联一个 2.2uF 左右的陶瓷电容或者
电解电容 C2。
