目录
1.产品概述                       2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图                   6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

一,产品概述(General Description)
       SFL900C is a high performance, high power factor flyback PWM controller special for LED lighting applications. The IC adopts unique super-PFC/PSRTM which can support both PSR and SSR applications.
SFL900C is pin compatible with mainstream PFC controllers such as XX6561/6562, XX7527, etc. SFL900B also integrates proprietary min-THDTM, technique, which can achieve less than 10% THD for universal line input.
SFL900C has built-in Load CC Compensation and AC Line CC Compensation function, which can further increase LED output CC accuracy. The IC has Max. 90KHz Frequency Clamping function and soft totem pole Gate driver to improve system conduction and radiation EMI. The IC will Clear External EA Feedback Network before IC power on, which can reduces startup LED current spike. The IC also has Soft Start control during power on period.
      In SFL900C, the proprietary "Frequency Adjusting" can help to improve THD performance, while ensures audio noise free operation.
SFL900X integrates functions and protections of Under Voltage Lockout (UVLO), LED Open/Short Protection, VCC Over Voltage Protection (OVP), Load Over Voltage Protection (Load OVP), Soft Start, Cycle-by-cycle Current Limiting (OCP), Burst Mode Control @ Light Loading, GD Clamping, VCC Clamping, etc.
SFL900C is available in SOP-8 and DIP-8 packages.

二.产品特点(Features)
1、外驱MOS管 ,SOP-8封装。
2、PSR控制模式，无光耦，无431。
3、±3% 的输出恒流精度。
4、专利的‘Super-PFC/PSRTM ’技术。
5、专利的‘Min -THDTM ’技术实现THD＜10%。
6、高功率因数，全电压输入PF值＞0.92。
7、内置90KHz铅频，EMI 性能良好。
8、内置软启动和反馈网络清零控制，大大降低启动时电流过冲。
9、内置软启动，超低启动电流，管脚浮空保护。
10、输出OVP,OLP，VDD过压，欠压及钳位保护,LED短路/开路保护。

三,应用范围 (Applications)

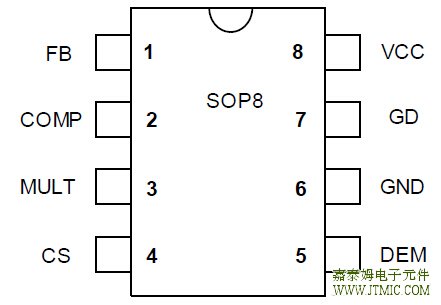

四,产品封装图 (Package)

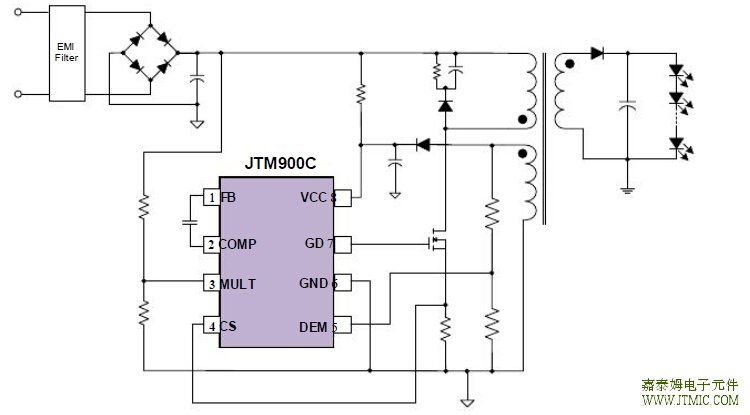

五,电路原理图

六, 产品PCB


七.产品BOM

序号	名称	规格	数量	位号
1	贴片电容	1nF/50V 0805 X7R 10%	1	C3
2	贴片电容	1uF/50V 0805 X7R 10%	1	C6
3	贴片电容	20pF/50V 0805 C0G/NP0 10%	2	C8 C9
4	贴片电容	1nF/1kV 1206 X7R 10%	1	C10
5	贴片电容	330pF/1kV 1206 X7R 10%	1	C12
6	贴片电阻	4.7k 1206 5%	2	R1 R2
7	贴片电阻	100k 1206 5%	2	R6 R7
8	贴片电阻	1M 1206 5%	2	R8 R9
9	贴片电阻	15k 0805 1%	1	R10
10	贴片电阻	1M 1206 5%	1	R11
11	贴片电阻	2M 1206 5%	1	R12
12	贴片电阻	20k 0805 1%	1	R13
13	贴片电阻	150k 0805 1%	1	R15
14	贴片电阻	0R 1206 5%	1	R16
15	贴片电阻	1.5k 1206 1%	1	R17
16	贴片电阻	3R90 1206 1%	2	R18 R21
17	贴片电阻	100R 0805 1%	1	R19
18	贴片电阻	56k 1206 5%	2	R20 R25
19	贴片电阻	3R0 1206 1%	1	R22
20	贴片电阻	10k 1206 5%	1	R23
21	贴片电阻	100R 1206 5%	1	R24

22	贴片电阻	33k 1206 5%	1	R26
23	贴片电阻	24R 1206 5%	2	R27 R28
24	贴片二极管	RS1M DO-214AC(SMA)DO 214AC(SMA) 1000V1A	1	D2
25	IC	SFL900C SOP-8 赛威	1	IC1
26	整流桥	DB107S 1000V1A	1	BR1
27	电解电容	22uF/50V 105℃ 6.3*11mm 20%	1	C2
28	电解电容	470470uF/50VF/50V LLowesr 105℃ 1010*20mm20 20%	2	C1 C13
29	CBB电容	0.22uF/450V P=10mm	1	C4
30	安规电容	X2 68nF/275Vac P=10mm	1	CX1
31	安规电容	X2 100nF/275Vac P=10mm	1	CX2
32	安规电容	Y1 2.2nF/275Vac P=10mm	1	CY1
33	插件二极管	FR107 DO-41 1000V1A	1	D4
34	插件二极管	HER304 DO-27 300V3A	1	D5
35	工字电感	6*8mm6 8mm 330uH	1	L1
36	工字电感	8*10mm 1.0mH	1	L2
37	玻璃管保险管	T2A/250V 3.6*10mm	1	F1
38	压敏电阻	07D471K	1	VAR1
39	共模电感	EE15 00.2mm2 116T116Ts 7575mHH MiMin	1	LF1
40	共模电感	T9*5*3 6Ts 220uH Min	1	LF2
41	MOSFET	FQPF5N65C 5A/650V TO-220F FAIRCHILD	1	Q1
42	变压器	EDR2809 5+2 LP=710uH ±8%	1	T1
43	PCB板	FR-4 267mm*17mm T=1.0mm	1

八.产品PDF文档

JTM900

九,功能概述

PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、DEM上下偏电阻要靠近DEM脚，可以降低噪音耦合。
4、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
5、FB和COMP的外围元件尽量靠近芯片放置。

变压器注意事项
1、变压器设计时反射电压Vro按照100V 计算，占空比 ≤ 50% 设计。
2、变压器磁芯用裸铜线接地。
3、输入电压90V时系统频率设计在45KHz 左右。
