二,产品概述(General Description)
SFL980 单芯片集成 700V高压启动器件,启动时间小于 100 毫秒,可以实现“即开即亮”,是针对隔离Flyback架构优化的高PF值、低THD、高精度LED恒流控制器,适用于 LED照明领域。该芯片采用专利的super-PFC/PSR ”控制架构和“ min-THD ”技术,能够实现高达 90%的转换效率、高于 0.92 的功率
因子、小于 10%的THD以及量产±4%的恒流精度。
SFL980 内置专利的高精度闭环恒流算法,支持准谐振 QR 和 DCM 模式,同时内置负载调整补偿和 AC 线电压补偿,大大提高了 LED 输出恒流精度。芯片最高
工作频率被钳频在 90KHz,配合输出 GATE 软驱动,使 LED 电源具有较好的传导和辐射 EMI 性能。SFL980 采用准谐振(QR)控制,通过谷底导通方式减
少了开关损耗,显著的增加了能量转换效率。SFL980具有非常宽的 VDD 工作电压范围,可从 10.5V 到 27V,使得 LED 系统设计更加方便。
SFL980 集成了诸多保护功能,包括 VDD 欠压保护,VDD OVP 过压保护,LED 短路/开路保护,芯片过温度保护,逐周期过流保护,管脚浮空保护等。 VDD OVP 过压保护为拔插头锁存保护模式,其它保护为自动重启保护模式。SFL980 提供 SOP8 封装形式。
三.产品特点(Features)
1、外驱MOS管 ,SOP-8封装
2、PSR准谐振控制模式,无光耦,无431
3、±4% 的输出恒流精度
4、专利的‘Super-PFC/PSRTM ’技术,PF值>0.92
5、专利的‘Min -THDTM ’技术 ,THD<10%
6、专利的700V超高压器件,实现LED灯的“即开即亮”功能
7、内置90KHz铅频,EMI 性能良好2、PSR准谐振控制模式,无光耦,无431
3、±4% 的输出恒流精度
4、专利的‘Super-PFC/PSRTM ’技术,PF值>0.92
5、专利的‘Min -THDTM ’技术 ,THD<10%
6、专利的700V超高压器件,实现LED灯的“即开即亮”功能
8、内置软启动,超低启动电流,管脚浮空保护
9、输出OVP,OLP,VDD过压,欠压及钳位保护,LED短路/开路保护
四,应用范围 (Applications)

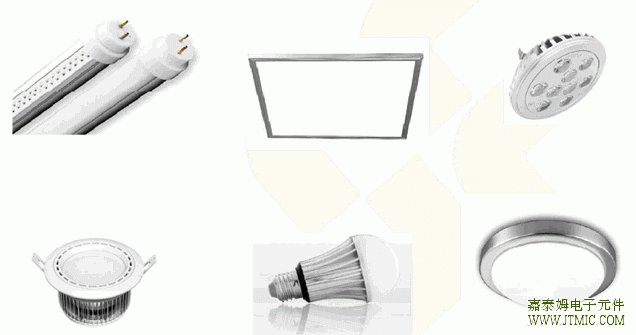

LED 灯管,射灯,筒灯,球泡灯,吸顶灯等等。

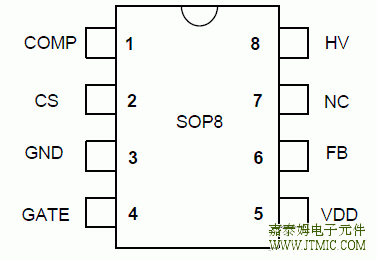

五,产品封装图 (Package)

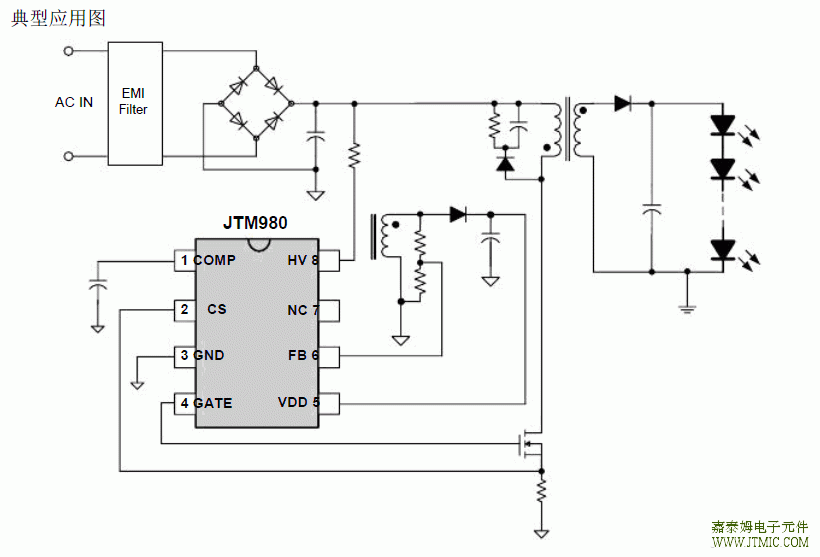

六,电路原理图

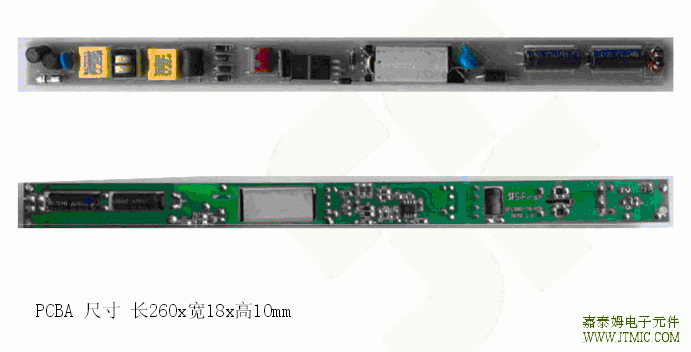

七, 产品PCB

八.产品BOM
序号 | 名称 | 规格 | 数量 | 位号 |
1 | 贴片电容 | 2.2nF/1000V 1206 X7R 10% | 1 | C2 |
2 | 贴片电容 | 1uF/25V 0805 X7R 10% | 1 | C4 |
3 | 贴片电容 | 1nF/250V 1206 X7R 10% | 1 | C7 |
4 | 贴片电阻 | 5.6k 0805 5% | 2 | R1 R2 |
5 | 贴片电阻 | 2M 1206 5% | 2 | R3 R4 |
6 | 贴片电阻 | 10K 1206 5% | 1 | R8 |
7 | 贴片电阻 | 2.2R 0805 5% | 1 | R9 |
8 | 贴片电阻 | 39R 1206 5% | 1 | R10 |
9 | 贴片电阻 | 10K 0805 5% | 1 | R1111 |
10 | 贴片电阻 | 22R 1206 5% | 3 | R12 R21 R22 |
11 | 贴片电阻 | 220K 1206 5% | 2 | R13 R14 |
12 | 贴片电阻 | 2.2R 1206 1% | 2 | R15 R16 |
13 | 贴片电阻 | 5.1K 0805 1% | 1 | R17 |
14 | 贴片电阻 | 100K 0805 1% | 1 | R18 |
15 | 贴片电阻 | 15K 0805 1% | 1 | R19 |
16 | 贴片电阻 | OR 0805 5% | 1 | R20 |
17 | 贴片电阻 | 33K 1206 5% | 1 | R23 |
18 | 插件二极管 | 1N4007 DO-41 1000V1A | 5 | D1 D2 D3 D4 D6 |
19 | 插件二极管 | FR107 DO-41 1000V1A | 1 | D5 |
20 | 插件二极管 | HER304 DO-201ADDO 201AD 300V3A | 1 | D8 |
21 | 玻璃管保险管 | 2A/250V 3.6*10mm 1 F1 |
22 | 工字电感 |
6*8mm 1.0mH 2 L1 L2 |
23 | 工字电感 |
8*10mm 2.0mH 1 L3 |
24 | 共模电感 | EE10 0.2mm 95Ts 30mH Min 1 LF1 |
25 | 共模电感 | T9*5*3 7Ts 47uH Min 1 LF2 |
26 | 压敏电阻 | 07D471K 1 MOV1 |
27 | 安规电容 |
X2 47nF/275Vac P=10mm 1 CX1 |
28 | 安规电容 | X2 100nF/275Vac P=10mm 1 CX2 |
29 | 安规电容 | Y1 1nF/275Vac P=10mmP 10mm 1 CY1 |
30 | CBB电容 |
0.1uF/400V P=10mm 1 C1 |
31 | 电解电容 |
10uF/50V 105℃ 5*10mm 20% 1 C6 |
32 | 电解电容 |
270uF/50V Lowesr 105℃ 10*20mm 20% 2 C8 C9 |
33 | IC | SFL980 SOP-8 赛威 1 U1 |
34 | MOSFET |
FQPF7N60C 7A/600V TO-220F 1 FAIRCHILD Q1Q |
35 | 变压器 | EDR2809 5+2 LP=500uH ±8% 1 T1 |
36 | PCB板 | FR-4 260mm*18mm T=1.0mm 1 |
![]() |
JTM980 |
十,功能概述
PCB Layout 注意事项
1、PCB Layout时地线尽可能短,IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入滤波电容的地。
3、DEM上下偏电阻要靠近DEM脚,可以降低噪音耦合。
4、VDD 脚的电容要尽量靠近近VDD脚,得到好的去耦效果。
5、COMP电容尽量靠近芯片放置。
变压器注意事项
1、变压器设计时反射电压Vro按照100V 计算,占空比 ≤ 50% 设计。
2、变压器磁芯用裸铜线接地。
