SFL830采用＂Boost-PFC/PSR ComboTM ＂组合控制架构，集成升压PFC(Boost_PFC)和

　　
一,目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
SFL830采用"Boost-PFC/PSR ComboTM "组合控制架构，集成升压PFC(Boost_PFC)和原边反馈（PSR）恒流控制器，适用于隔离LED照明场合。该芯片为8pin方案，高集成，外围器件极少。该芯片可以实现5%以内的恒流精度，高PF值，低THD，同时能彻底消除单级PSR-PFC的频闪缺陷。
SFL830的PFC级无需检测输入整流正弦波，即可实现PFC功能。该芯片内置专利的"NC-Aux/PFCTM"技术，无需消磁检测绕组即可实现电感电流临界工作模式，支持使用单绕组电感。C性能。感。 SFL830 PFC级还内置专利的"Min-THDTM"技术实现THD<15%。同时内置软驱动技术，相对于准谐振控制模式而言，系统EMI性能大大改善。。
SFL830的PSR级采用PFM控制，带来良好EMI性能，同时无需外部电感感量补偿，实现高精度恒流。
SFL830还集成了诸多保护功能，比如：VDD欠压保护（UVLO），VDD过压保护，逐周期过流保护，GATE输出电压钳位保护，LED短路/开路保护，过温降频等等。
SFL830提供SOP8封装形式。

三.产品特点(Features)

"Boost-PFC/PSR ComboTM "组合控制
内置1.5% 精度(@Tj=25 ℃)的恒流参考电压
两级控制，彻底消除单级PFC的频闪缺陷
PFC级内置专利的"Min-THDTM"技术实现PF>0.95，THD<15%
PFC级无需检测输入整流正弦波
PFC级逐周期电流限制
PFC级内置专利的"NC-Aux/PFCTM"技术，无需消磁检测绕组，支持使用单绕组电感
PFC级内置专利的"快速动态响应"技术，提高PFC环路动态响应
PSR级采用PFM控制模式，优化系统EMI
PSR级无需外部电感感量补偿，实现高精度恒流
PSR级内置专利的"NC-Aux/PSRTM"技术，无需消磁检测绕组，支持双绕组变压器
8 PIN方案，高集成、高性能、外围器件极少

四,应用范围 (Applications)

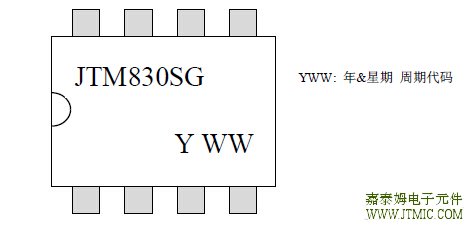

五,产品封装图 (Package)

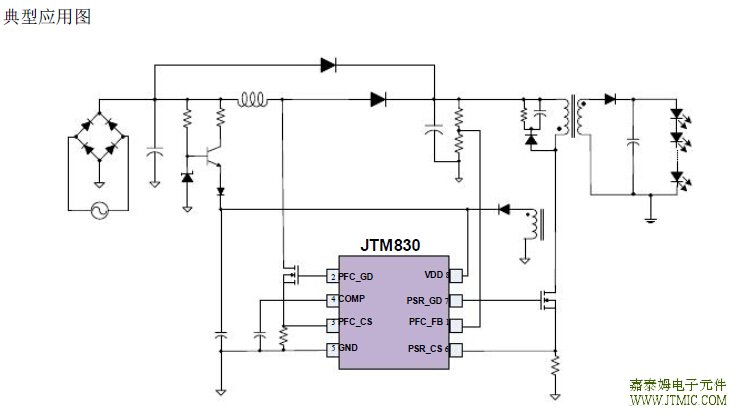

六,电路原理图

七, 产品PCB

八.产品BOM

序号	名称	规格	数量	位号
1	贴片电容	1nF/25V 0805 X7R 10%	1	C5
2	贴片电容	100nF/25V 0805 X7R 10%	1	C6
3	贴片电容	1uF/25V 0805 X7R 10%	1	C7
4	贴片电容	10nF/25V 0805 X7R 10%	1	C11
5	贴片电容	2.2nF/1000V 1206 X7R 10%	1	C12
6	贴片电容	100pF/500V 1206 NPO 10%	1	C14
7	贴片电阻	1.5R 1206 1%	2	R5 R6
8	贴片电阻	10K 0805 5%	3	R8 R16 R21
9	贴片电阻	47R 0805 5%	2	R9 R17
10	贴片电阻	3.9K 0805 5%	1	R10
11	贴片电阻	2M 1206 1%	4	R11 R12 R13 R14
12	贴片电阻	25K 0805 1%	1	R15
13	贴片电阻	1K 0805 5%	1	R18
14	贴片电阻	1.3R 0805 1%	1	R19
15	贴片电阻	1.5R 0805 1%	1	R20
16	贴片电阻	2M 1206 5%	2	R22 R23
17	贴片电阻	10K 1206 5%	2	R24 R25
18	贴片电阻	2.2R 0805 5%	1	R26
19	贴片电阻	47R 1206 5%	1	R27
20	贴片电阻	150K 1206 5%	2	R28 R29
21	贴片电阻	100R 1206 5%	2	R30 R31
22	贴片电阻	47K 1206 5%	1	R32
23	贴片二极管	M7 1000V/1A SMA	6	D1 D2 D3 D4 D5 D7
24	贴片二极管	ES2J 600V/2A SMB	1	D6
25	贴片二极管	A7 1000V/0.5A SOD-123	2	D8 D9

26	贴片稳压管	15V 0.5W SOD123	1	ZD1
27	直插二极管	HER304 300V/3A DO-201AD	1	D11
28	贴片三极管	NPN MMBTA44 400V/0.2A SOT23	1	Q2
29	玻璃管保险管	2A/250V 4*10mm	1	F1
30	工字电感	6*8mm 470uH	1	L1
31	工字电感	8*10mm 2.0mH	1	L2
32	共模电感	EE10 0.25mm 84Ts 20mH Min	1	LF1
33	共模电感	T853 11Ts 680uH Min	1	LF2
34	压敏电阻	07D471K	1	MOV1
35	安规电容	X2 47nF/275Vac P=10mm	1	CX1
36	安规电容	X2 100nF/275Vac P=10mm	1	CX2
37	安规电容	Y1 1nF/275Vac P=10mm	1	CY1
38	CBB电容	0.22uF/400V P=10mm	1	C1
39	CBB电容	10nF/630V P=7.5mm	1	C2
40	电解电容	10uF/450V 105℃ 10*20mm 20%	1	C8
41	电解电容	10uF/50V 105℃ 5*10mm 20%	1	C10
42	贴片电阻	100uF/100V 105℃ 10*16mm 20%	1	C13
43	IC	SFL830 SOP-8 赛威	1	U1
44	MOSFET	FQPF6N50C 6A/500V TO-220F FAIRCHILD	1	Q1
45	MOSFET	FQPF5N60C 5A/600V TO-220F FAIRCHILD	1	Q3
46	电感	EPC13 0.22mm 202Ts 1.25mH	2	L3 L4
47	变压器	EDR2809 5+2 LP=1.1mH ±8%	1	T1
48	PCB板	FR-4 317mm*18mm T=1.0mm	1

九.产品PDF文档

JTM830

十,功能概述
PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、PSR级控制电路上所有的地先连起来然后一起连入PFC电解电容的地。
3、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
4、VDD电压建议满载时设计在16V-18V，最高不超过20V。

变压器注意事项
1、变压器设计时反射电压Vro按照100V 计算，占空比＜ 50% 设计。
2、输出满载时系统频率设计在60KHz左右。
