SFL950 是针对隔离 Flyback架构优化的高 PF值、低THD、高精度LED恒流控制器，适用于LED照明领域。

　　一,目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
     SFL950 是针对隔离 Flyback架构优化的高 PF值、低THD、高精度LED 恒流控制器，适用于LED照明领域。该芯片采用赛威科技专利的“super-PFC/PSR ”和“min-THD ”控制架构，能够实现高达 90%的转换效率、高于 0.92 的功率因子、小于 10%的THD以及量产±4%的恒流精度。
   SFL950 内置专利的高精度闭环恒流算法，支持准谐振 QR 和 DCM 模式，同时内置负载调整补偿和 AC 线电压补偿，大大提高了 LED 输出恒流精度。芯片最高工作频率被钳频在 90KHz，配合输出 GATE 软驱动，使 LED 电源具有较好的传导和辐射 EMI 性能。
       SFL950 采用准谐振(QR)控制，通过谷底导通方式减少了开关损耗，显著的增加了能量转换效率。SFL950具有非常宽的 VDD 工作电压范围，可从 10.5V 到 27V，
使得 LED 系统设计更加方便。
      SFL950 集成了诸多保护功能，包括 VDD 欠压保护，VDD 过压保护，LED 短路/开路保护，芯片过温度保护,THD、高精度LED恒流控制器，适用于LED照明领域。效率、高于 0.92 的功率因子、小于 10%的THD以及量产±4%的恒流精度。
    SFL950 提供 SOT23-6 封装形式。

三.产品特点(Features)
1、外驱MOS管,SOT23-6封装
2、PSR准谐振控制模式，无光耦，无431
3、±4% 的输出恒流精度
4、专利的‘Super-PFC/PSRTM ’技术，PF值＞0.92
5、专利的‘Min -THDTM ’技术,THD＜10%
6、内置90KHz铅频，EMI 性能良好
7、内置软启动，超低启动电流，管脚浮空保护
8、输出OVP,OLP，VDD过压，欠压及钳位保护,LED短路/开路保护。

四,应用范围 (Applications)
LED 灯管，射灯，筒灯，球泡灯，吸顶灯等等。

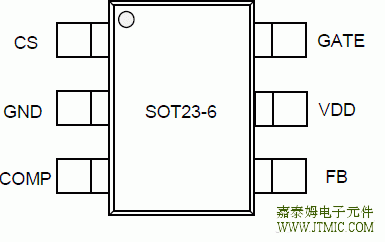

五,产品封装图 (Package)

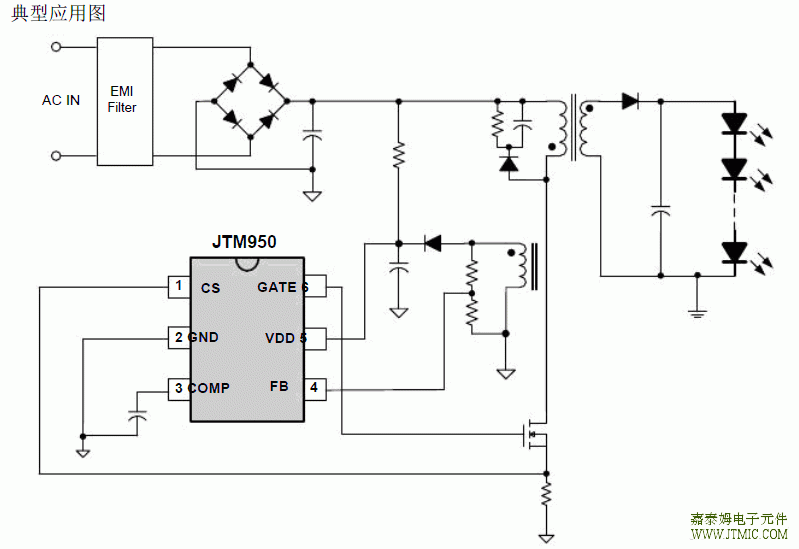

六,电路原理图

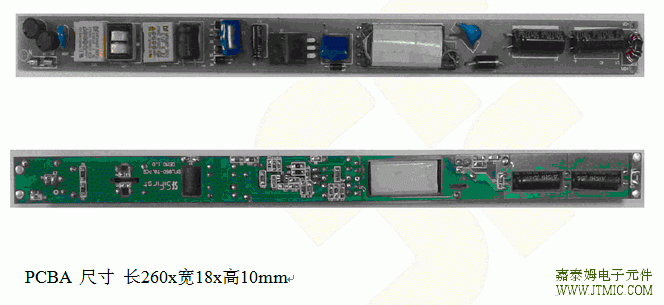

七, 产品PCB

八.产品BOM

序号	名称	规格	数量	位号
1	贴片电容	2.2nF/1000V 1206 X7R 10%	1	C2
2	贴片电容	1uF/25V 0805 X7R 10%	1	C4
3	贴片电容	470pF/250V 1206 X7R 10%	1	C7
4	贴片电阻	5.6k 0805 5%	2	R1 R2
5	贴片电阻	2M 1206 5%	2	R3 R4
6	贴片电阻	470K 1206 5%	1	R8 R20
7	贴片电阻	2.2R 0805 5%	1	R9
8	贴片电阻	100R 1206 5%	1	R10
9	贴片电阻	10K 0805 5%	1	R11
10	贴片电阻	22R 1206 5%	3	R12 R21 R22
11	贴片电阻	220K 1206 5%	2	R13 R14
12	贴片电阻	2.2R 1206 1%	2	R15

22	玻璃管保险管	2A/250V 3.6*10mm	1	F1
23	工字电感	6*8mm 1.0mH	2	L1 L2
24	工字电感	8*10mm 2.0mH	1	L3
25	共模电感	EE10 0.2mm 95Ts 30mH Min	1	LF1
26	共模电感	T953 7Ts 47uH Min	1	LF2
27	压敏电阻	07D471K	1	MOV1
28	安规电容	X2 47nF/275Vac P=10mm	1	CX1
29	安规电容	X2 100nF/275Vac P=10mm	1	CX2
30	安规电容	Y1 1nF/275Vac/ P=10mm	1	CY1
31	CBB电容	47nF/400V P=10mm	1	C1 C2
32	电解电容	10uF/50V 105℃ 5*10mm 20%	1	C6
33	电解电容	270uF/50V Lowesr 105℃ 10*20mm 20%	2	C8 C9
34	IC	SFL950 SOT23-6 赛威	1	U1
35	MOSFET	FQPF5N60C 5A/600V TO-220F FAIRCHILD	1	Q1
36	变压器	EDR2809 5+2 LP=500uH ±8%±	1	T1
37	PCB板	FR-4 260mm*18mm T=1.0mm	1

九.产品PDF文档

SFL950

十,功能概述
PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入滤波电容的地。
3、DEM上下偏电阻要靠近DEM脚，可以降低噪音耦合。
4、VDD 脚的电容要尽量靠近近VDD脚，得到好的去耦效果。
5、COMP电容尽量靠近芯片放置。

变压器注意事项
1、变压器设计时反射电压Vro按照100V 计算，占空比 ≤ 50% 设计。
2、变压器磁芯用裸铜线接地
